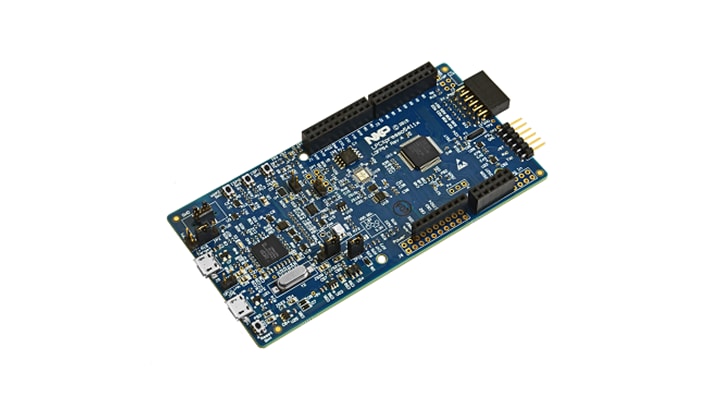

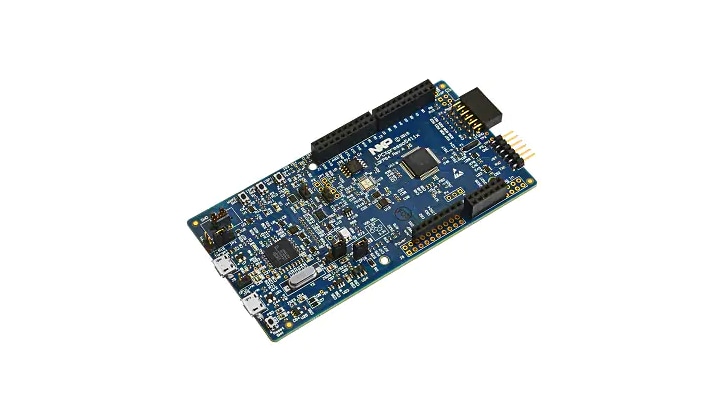

LPCXpresso54114 board

OM13089 アクティブ

画像にカーソルを合わせると拡大表示されます。

The LPCXpresso family of boards provides a powerful and flexible development system for NXP®'s Cortex-M MCUs. The LPCXpresso54114 board has been developed by NXP to enable evaluation of and prototyping with the LPC54110 family of MCUs and its low power features make it as easy as possible to get started with your project.

LPCXpresso™ is a low-cost development platform available from NXP supporting NXPs Arm-based microcontrollers. The platform is comprised of a simplified Eclipse-based IDE and low-cost target boards which include an attached JTAG debugger. LPCXpresso is an end-to-end solution enabling embedded engineers to develop their applications from initial evaluation to final production.

The order code for this board is OM13089.

The LPCXpresso54114 board is now supported by Arm® Mbed™ OS and Zephyr OS, both open source embedded operating systems for developing the Internet of Things.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

LPC54000 Cortex-M4

  • LPC541XX: Low-Power Microcontrollers (MCUs) Based on Arm® Cortex®-M4 Cores With Optional Cortex®-M0+ Co-processor

Features

Microcontroller

    LPC54114 Arm® Cortex®

  • M4 running at up to 100 MHz
  • 256 kB flash
  • 192 kB SRAM

Debug

  • On-board, high-speed USB based, Link2 debug probe with ARM’s CMSIS-DAP and SEGGER J-Link protocol options
  • Link2 probe can be used with onboard LPC54114 or external target
  • Support for external debug probes
  • Built-in power consumption measurement
  • UART, I2C and SPI port bridging from LPC54114 target to USB via on-board debug probe
  • FTDI UART connector

Power Management

  • On-board 1.8/3.3 V or external power supply options.

Connectivity

  • Full speed-speed USB device port

Memory

  • 8 Mbit Macronix MX25R SPI flash.

User Interface

  • Tri-color LED
  • Target Reset, ISP, and WAKE buttons

Expansion

  • LPCXpresso V3 expansion connectors with Arduino® UNO R3 support
  • PMod™ / external host connector

購入オプション

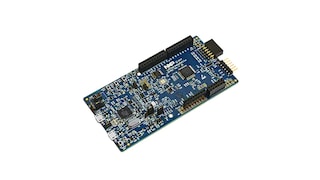

OM13089-Image

クリックして展開

  • OM13089

  • LPCXpresso board for LPC54114.

  • JP¥ 7,300
  • の数量に対して 1
代理店からの注文

ドキュメント

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1 ドキュメント

  • ユーザ・ガイド

    LPCXpresso54114はじめに

    PDF改訂 1.1Feb 8, 2016542.9 KBUM10973
