X-IN-1 Modular Platform Design

X-IN-1-MODULAR-PLATFORM
製造開始前

画像にカーソルを合わせると拡大表示されます。

The X-IN-1 modular platform provides the hardware and software needed to integrate multiple electrification systems. It enables automakers and Tier 1 suppliers to design scalable platforms combining a power inverter with PMSM motor control and LEM current sensing, and a DC-DC converter.

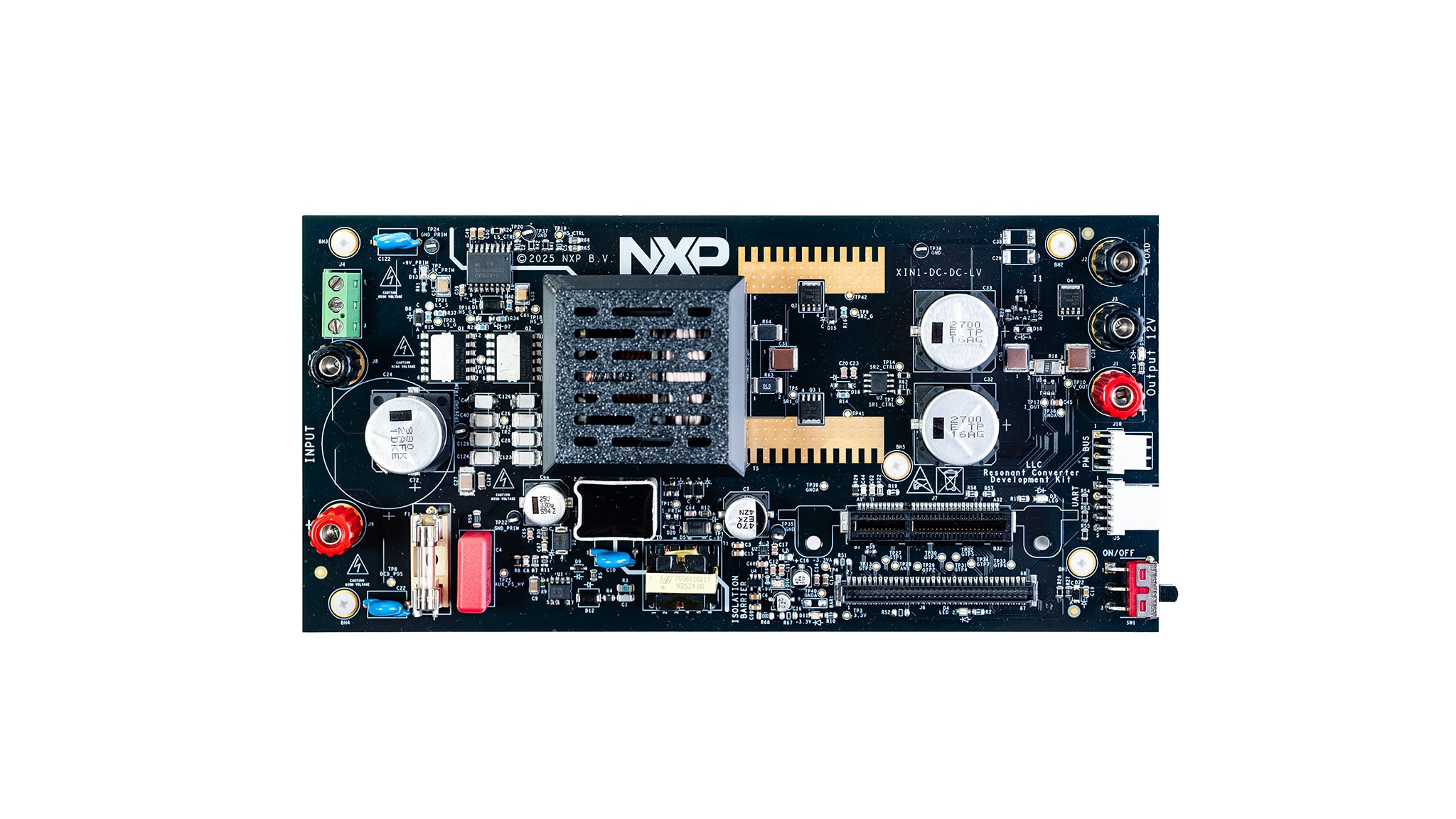

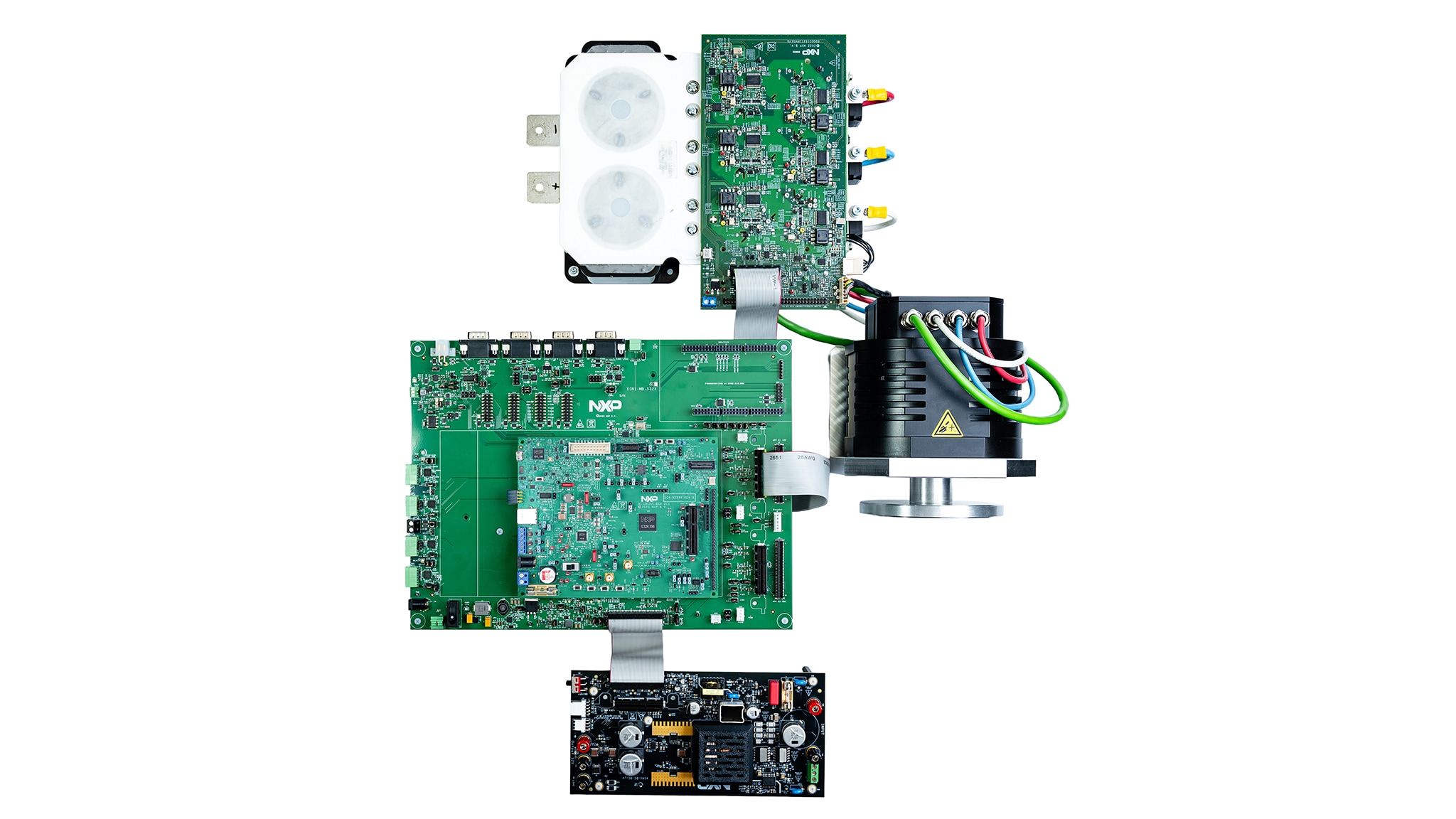

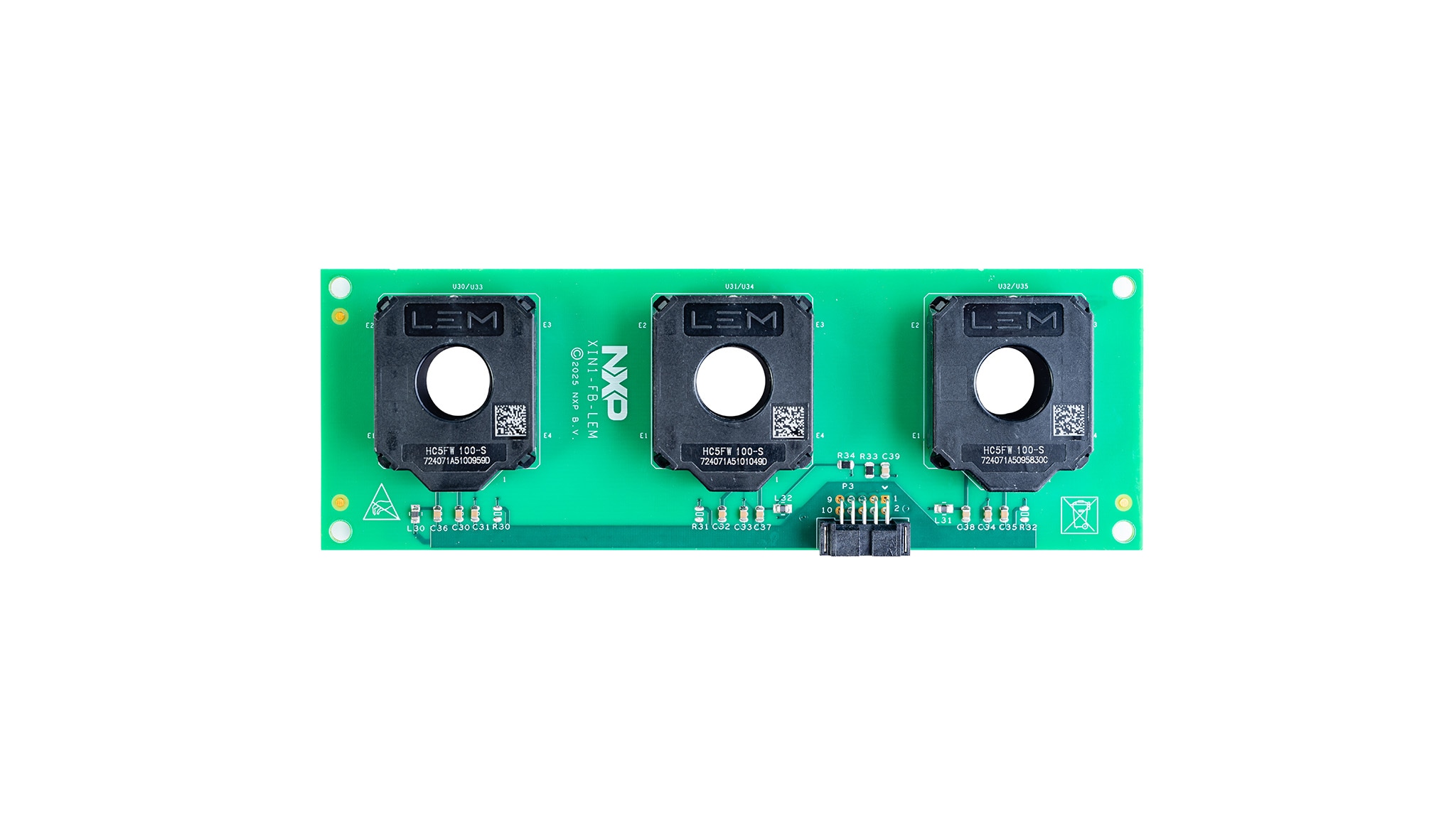

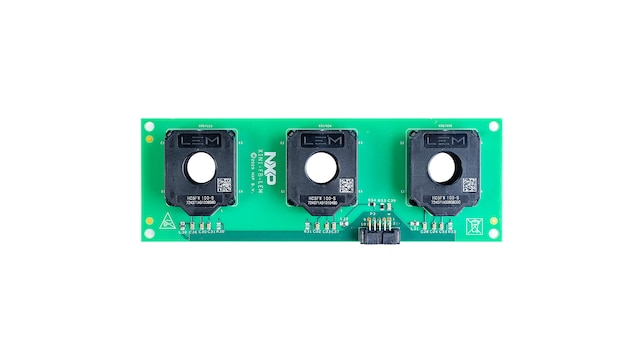

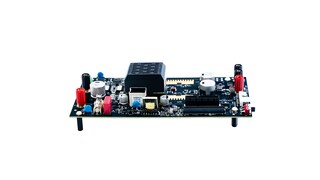

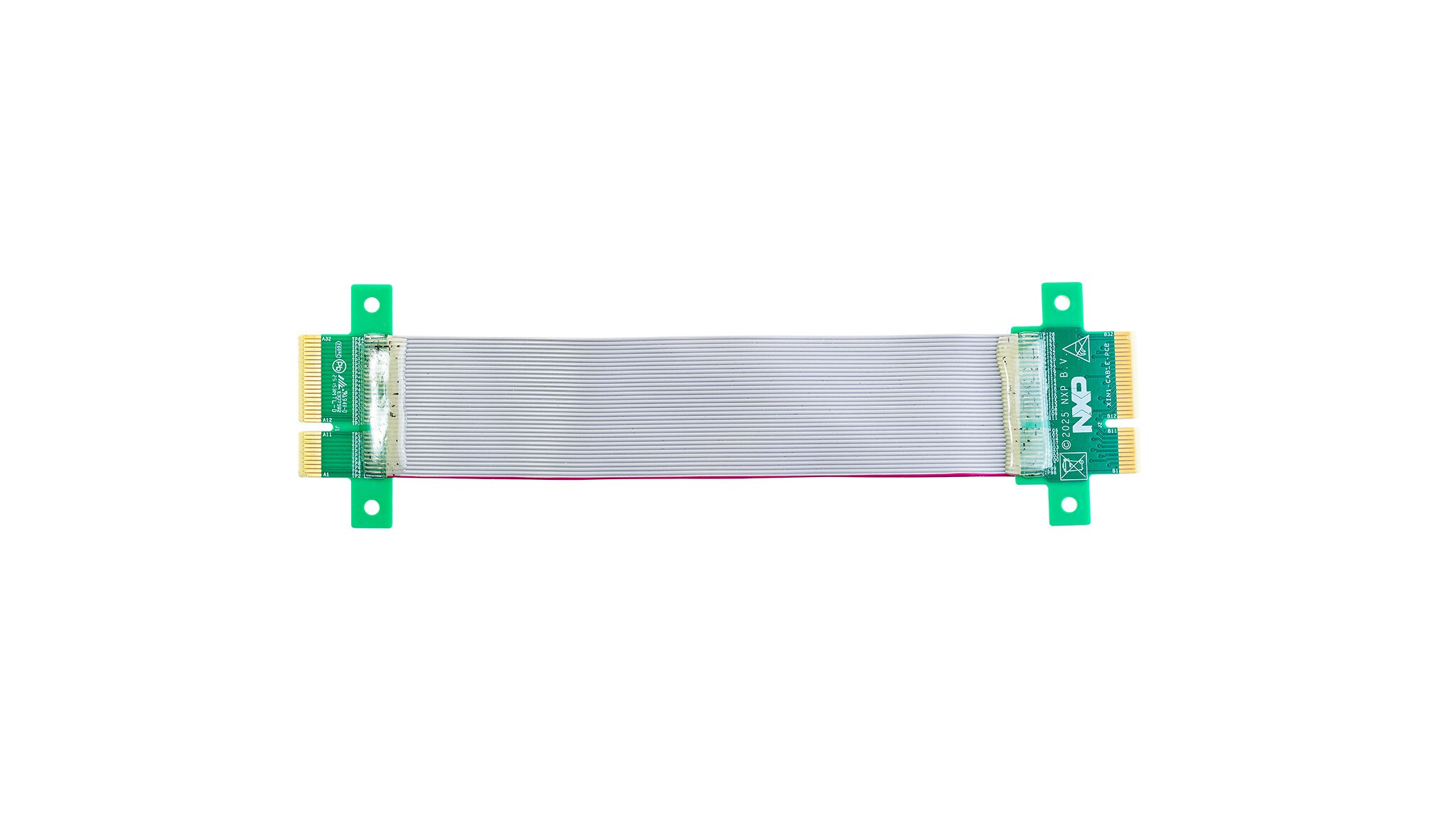

The hardware includes a control system with an S32K396 Mcu-based motherboard, a power inverter with gate driver board, a standalone Hall-effect LEM sensor board, and a 48 V to 12 V automotive DC-DC converter suitable for battery charging. And the FlexFoundation software, which ensures safe, efficient coordination of applications and includes pre-integrated demos.

The first two use cases supported—with dedicated hardware, software, and comprehensive documentation—are:

  • 2-in-1 DC-DC + Inverter Solution powered by the S32K39 MCU
  • 2-in-1 DC-DC + BMS Solution powered by the S32K39 MCU

ブロック図

図を選択する。:

2-in-1 DC-DC + Inverter Solution

2-in-1 DC-DC + Inverter Solution

2-in-1 DC-DC + BMS Solution

2-in-1 DC-DC + BMS Solution

対応製品

インターフェース

CANパーシャル・ネットワーキング

  • TJA1465: パーシャル・ネットワーキング機能を備えたCAN SICトランシーバ、CAN FDデータ・レート最大8 Mbit/s

オートモーティブLINソリューション

  • TJA1022: Dual LIN 2.2A/SAE J2602 Transceiver

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K39-37-36: S32K39/37/36電動化アプリケーション向けマイクロコントローラ

パワー・ドライバ

BLDC、Hブリッジ、ステッパ

  • HB2000: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver

パワートレイン＆エンジン制御

  • GD3160: SiC MOSFET用のセグメント化ドライブを備えた高度な高電圧絶縁ゲート・ドライバ
  • GD3162: 動的ゲート強度制御を備えた高度な高電圧絶縁ゲート・ドライバ

Features

Scalable and Evolutive Hardware Modular Platform

  • Motherboard options: Powered by NXP S32K39 or S32K5 MCU families, with associated SBC, enabling seamless software integration and consolidation

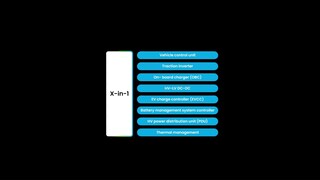

  • Application-specific boards: Designed for a wide range of EV functions, integrating analog and digital components for actuation in systems such as inverter, DC-DC converter, on-board charger (OBC), electric vehicle communication controller (EVCC), battery management system (BMS) and vehicle control unit (VCU)

Software Enablement

  • Flexfoundation software example: A robust orchestration layer ensuring safe and efficient coordination across multiple applications, with built-in system management capabilities
  • Application software (demo level): Pre-integrated demos for key EV functions, such as field-oriented control (FoC) for inverters, BMS application software and fast control loop algorithms for DC-DC converters and OBC
  • Flexfoundation tool: A configuration assistant for resource partitioning and multi-application orchestration, streamlining system setup and integration

Extended Documentation

  • X-in-1 functional safety concept and application note illustrated on a real 3-in-1 use case: ASIL B OBC + ASIL C DC-DC + ASIL D traction inverter
  • Application note covering safe processing and isolation of multiple applications concept.

購入オプション

S32K396-BGA-DC1-Image

クリックして展開

S32K396-BGA-DC1
アクティブ

S32K39/37/36 Electrification Microcontrollers Evaluation Board.

    $1099.00 USD
    在庫あり :1

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    RDGD3162I3PH5EVB-Image

    クリックして展開

    RDGD3162I3PH5EVB
    アクティブ

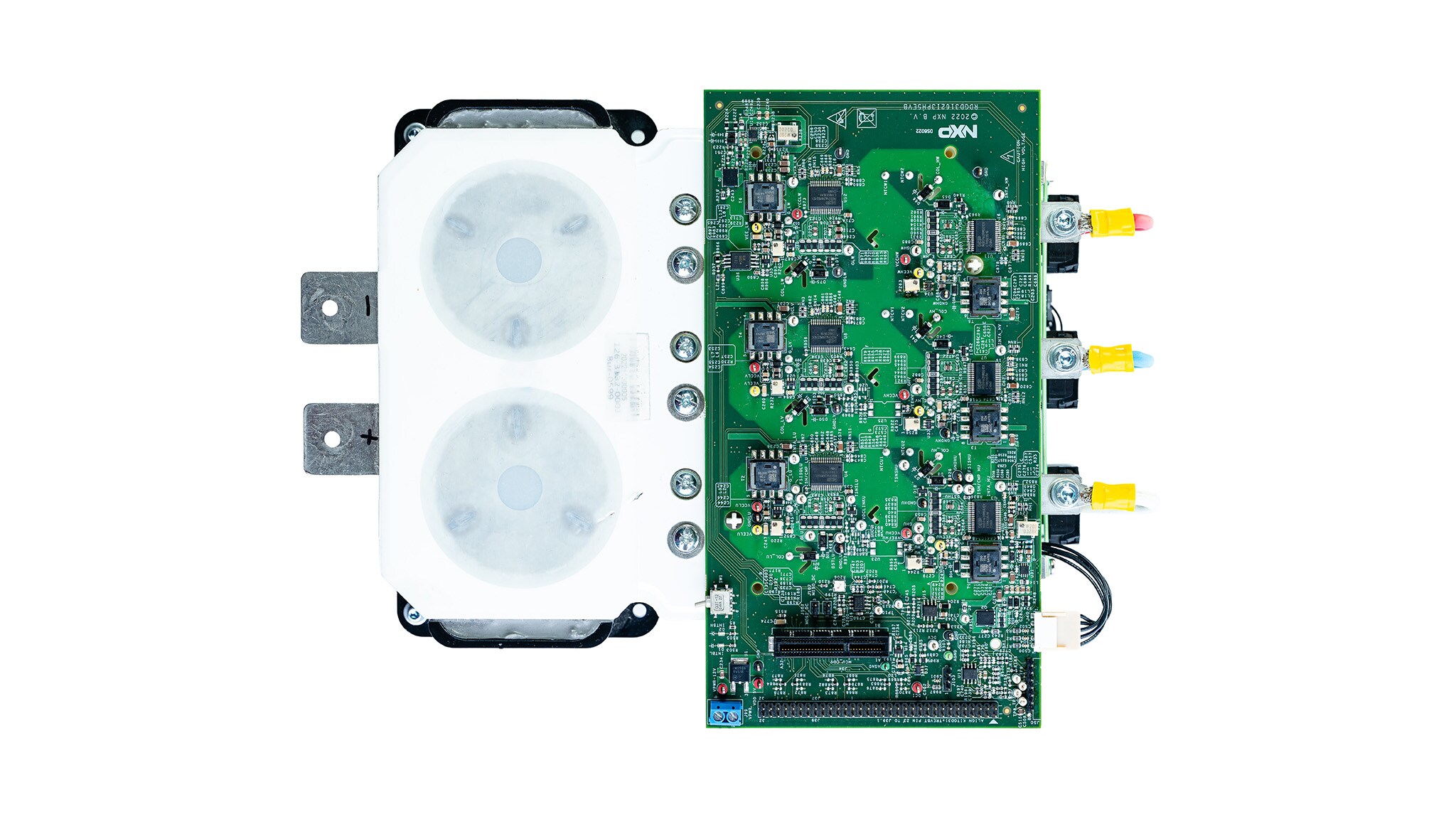

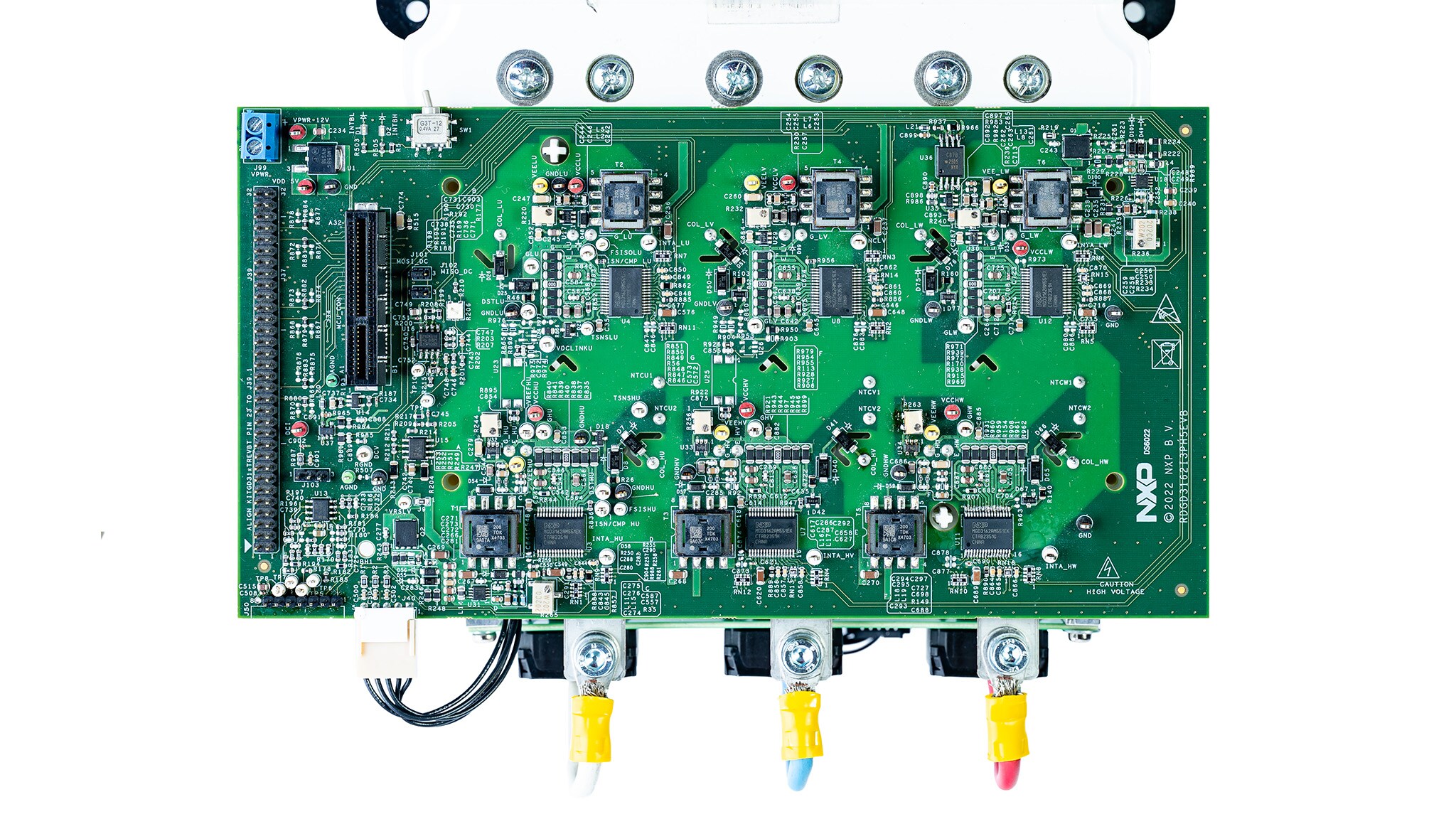

    3 Phase Inverter Reference Design Using the GD3162 with HybridPACK Drive.

      $720.97 USD
      入荷待ち
      カートに入れる
      代理店からの注文
