I3CハブArduinoシールド評価ボードは、2つのコントローラ・ポート・コネクタと4つのターゲット・ポート・コネクタを備えたP3H2440HN/P3H2441HN、および2つのコントローラと8つのターゲット・ポート・コネクタを備えたP3H2840HN/P3H2841HN向けの包括的な評価プラットフォームです。
ボード上には、コントローラとターゲット・ポートの電源構成用に1.0 V/1.2 V/1.8 VのLDOと、すべてのシステム検証を実施できるアラートLED付き温度センサ (P3T1755DP) が2個搭載されています。
さらに、P3H2440HN / P3H2441HN / P3H2840HN / P3H2841HNにはスコープ測定と信号アクセスを容易にする便利なテスト・ポイントと、ホストPC接続用のUSBインターフェース、Windows GUIソフトウェアが搭載されています。電源はUSBポートから供給できますが、外部電源を使用して評価ボードに電力を供給することもできます。
| 品番 | 説明 |
|---|---|
| P3H2840HN-ARD | 2つのコントローラ・ポートと8つのターゲット・ポートを備えたI3Cハブ（デフォルト構成） |
| P3H2841HN-ARD | 2つのコントローラ・ポートと8つのターゲット・ポートを備えたI3Cハブ（デバッグ用構成） |
| P3H2440HN-ARD | 2つのコントローラ・ポートと4つのターゲット・ポートを備えたI3Cハブ（デフォルト構成） |
| P3H2441HN-ARD | 2つのコントローラ・ポートと4つのターゲット・ポートを備えたI3Cハブ（デバッグ用構成） |

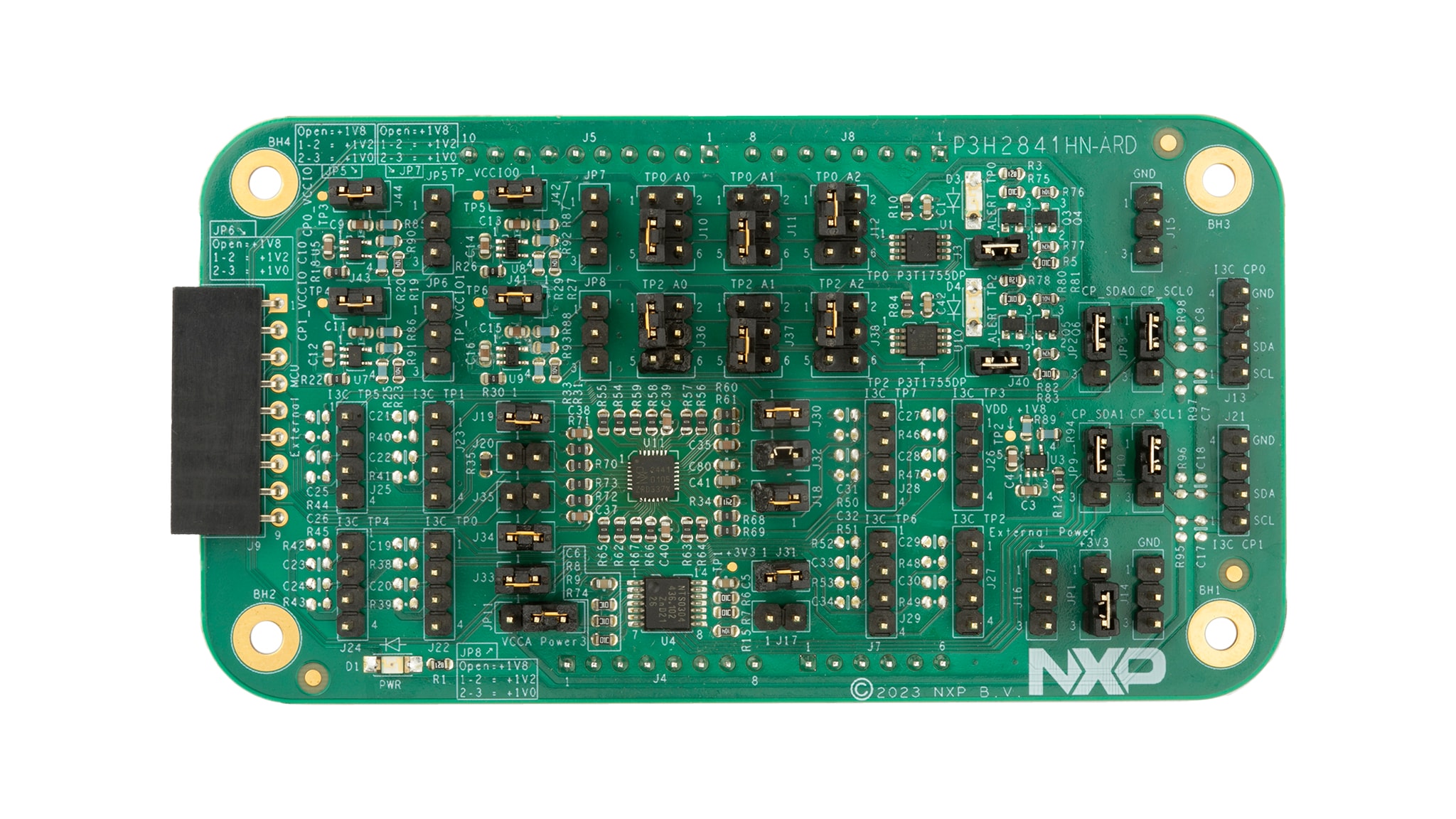

P3H2x4xHN I3C Hub Arduino® Shield Evaluation Board.

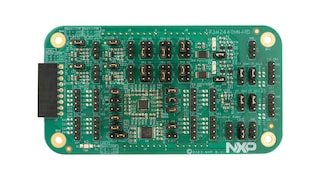

P3H2x4xHN I3C Hub Arduino® Shield Evaluation Board.

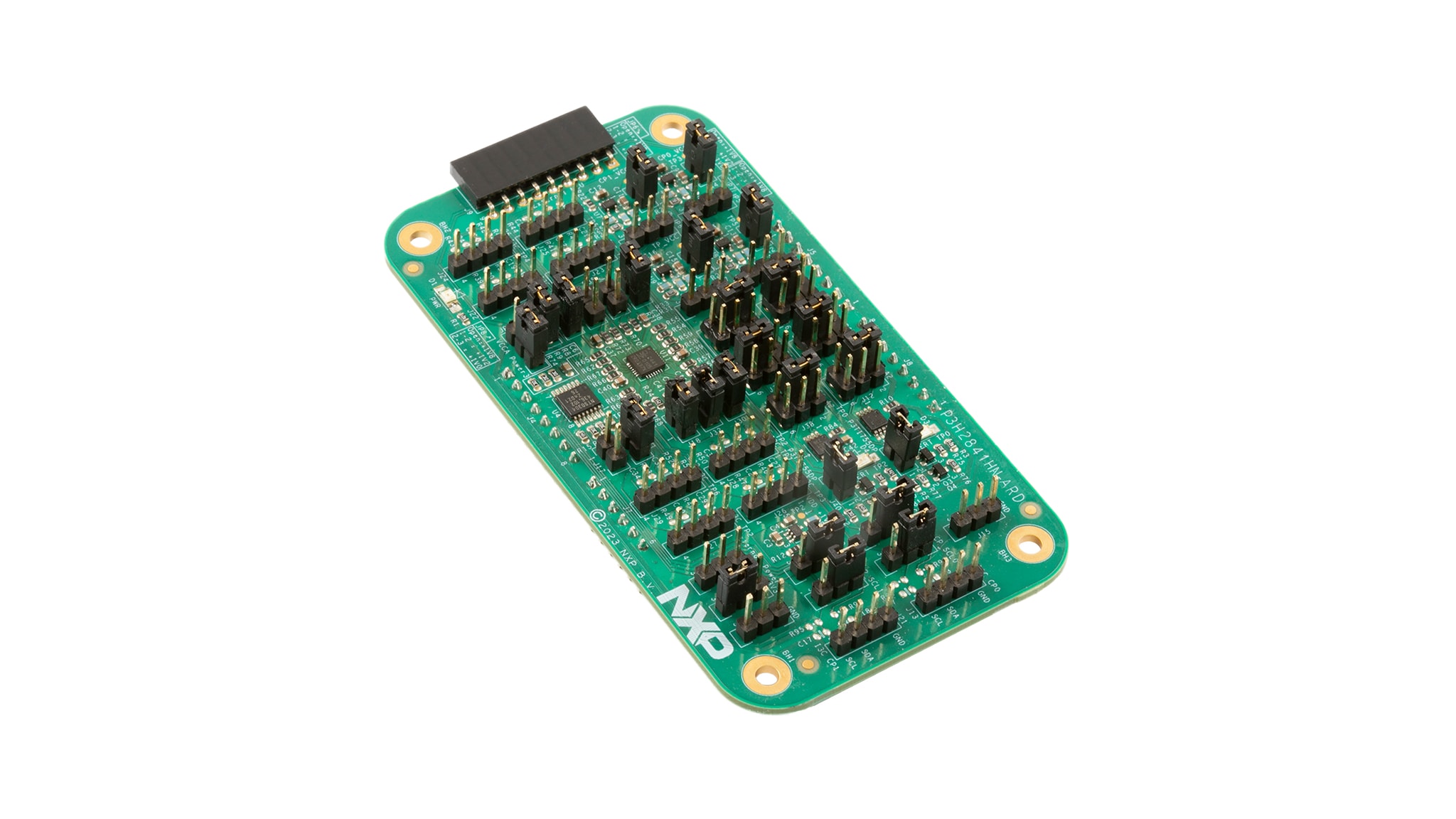

P3H2x4xHN I3C Hub Arduino® Shield Evaluation Board.
P3H2x4xHN I3C Hub Arduino® Shield Evaluation Board.
