2つのコントローラ・ポートと4つ/8つのターゲット・ポートを備えたI3Cハブ

画像にカーソルを合わせると拡大表示されます。

ブロック図

P3H2x4xHN

P3H2x4xHN Block Diagram

特長

I3Cハブの機能セット

  • 4つまたは8つの下流側ターゲット・ポートを備えた2つの独立したI3Cコントローラ
  • 各ターゲット・ポートをI3C、I²C、SMBus、またはGPIOとして構成可能
    • I3Cモードはパス・ゲート・トランスペアレント・モード
    • I²CとSMBusはブリッジ・モードで動作
    • 柔軟な構成に対応する広範なレジスタ・テーブル

構成可能な電源

  • 個々のコントローラとターゲット・ポートの電圧設定用のLDOを統合
  • 各コントローラ・ポートは1.0 V~1.98 Vで設定可能
  • 4つのターゲット・ポートのグループは1.0 V~1.98 Vで設定可能

その他の特長

  • HBM ESD +/- 2 kVおよびCDM +/-500 Vを上回る耐性

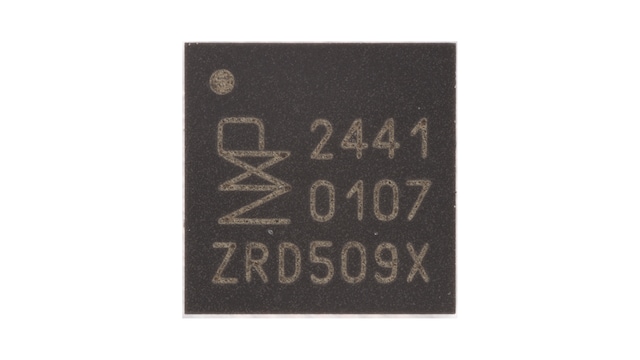

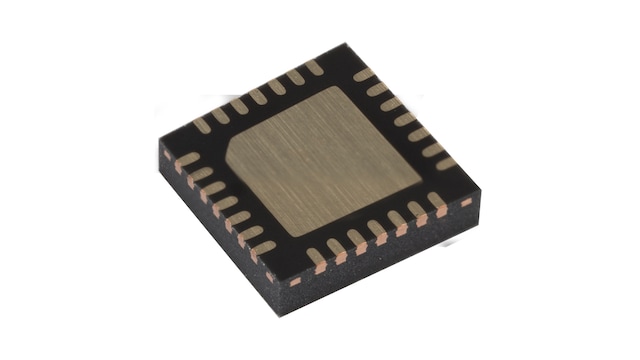

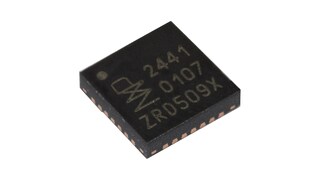

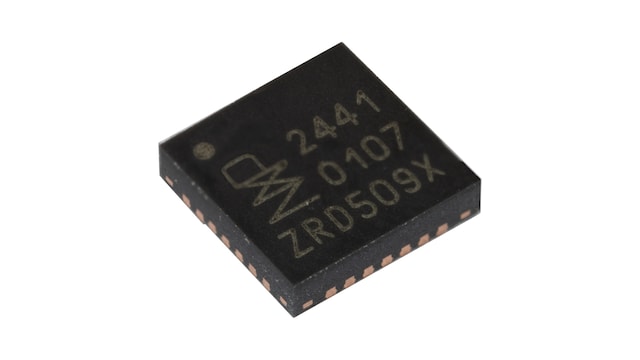

  • パッケージ:QFN-28リード・パッケージ、4 mm x 4mm、0.4 mmピッチ
  • 動作温度範囲TA:–40°C~+85°C

P3H2x4xHN比較表

品番 説明
P3H2840HN 2つのコントローラ・ポートと8つのターゲット・ポートを備えたI3Cハブ(デフォルト構成)
P3H2841HN 2つのコントローラ・ポートと8つのターゲット・ポートを備えたI3Cハブ(デバッグ用構成)
P3H2440HN 2つのコントローラ・ポートと4つのターゲット・ポートを備えたI3Cハブ(デフォルト構成)
P3H2441HN 2つのコントローラ・ポートと4つのターゲット・ポートを備えたI3Cハブ(デバッグ用構成)
