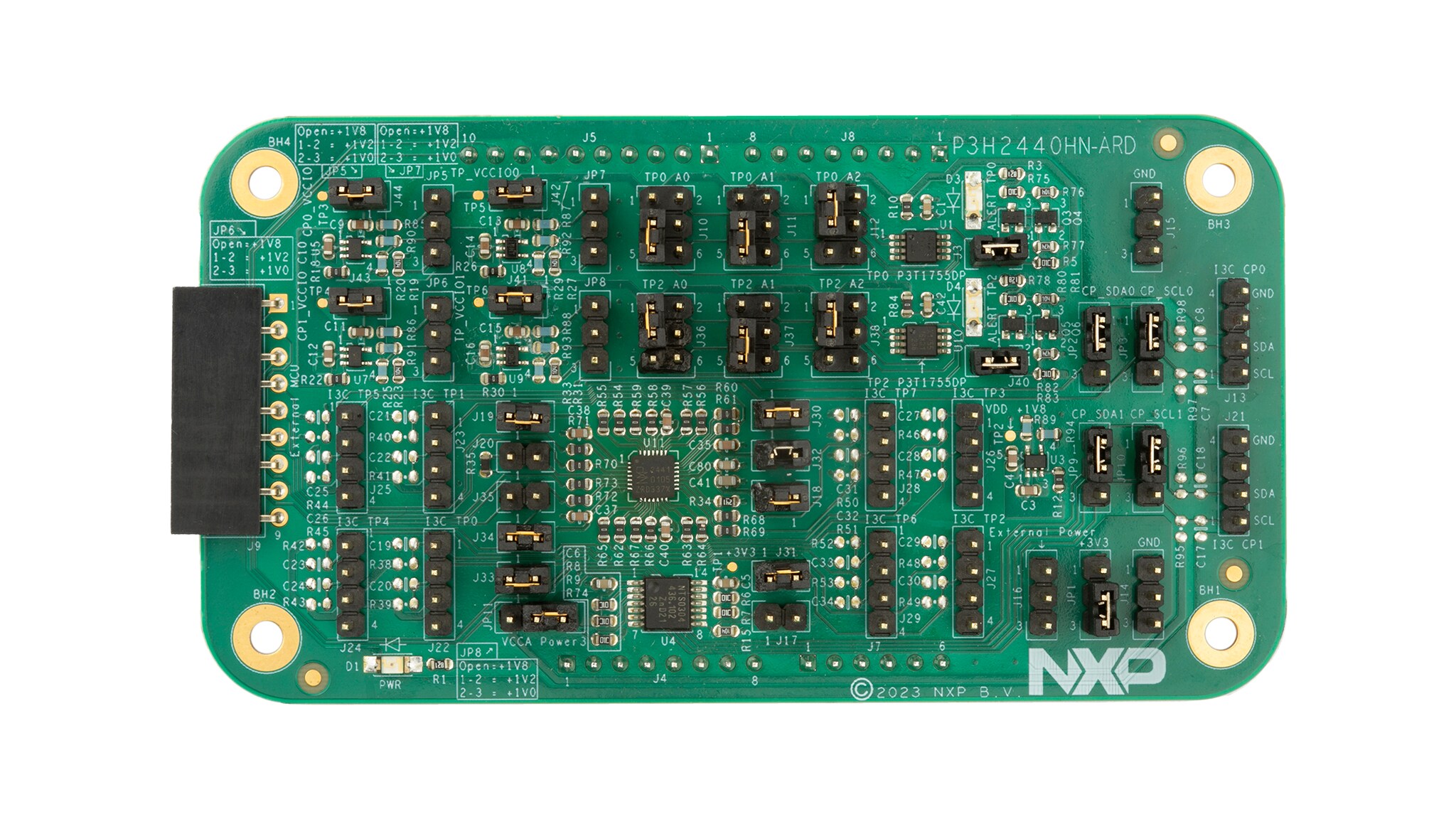

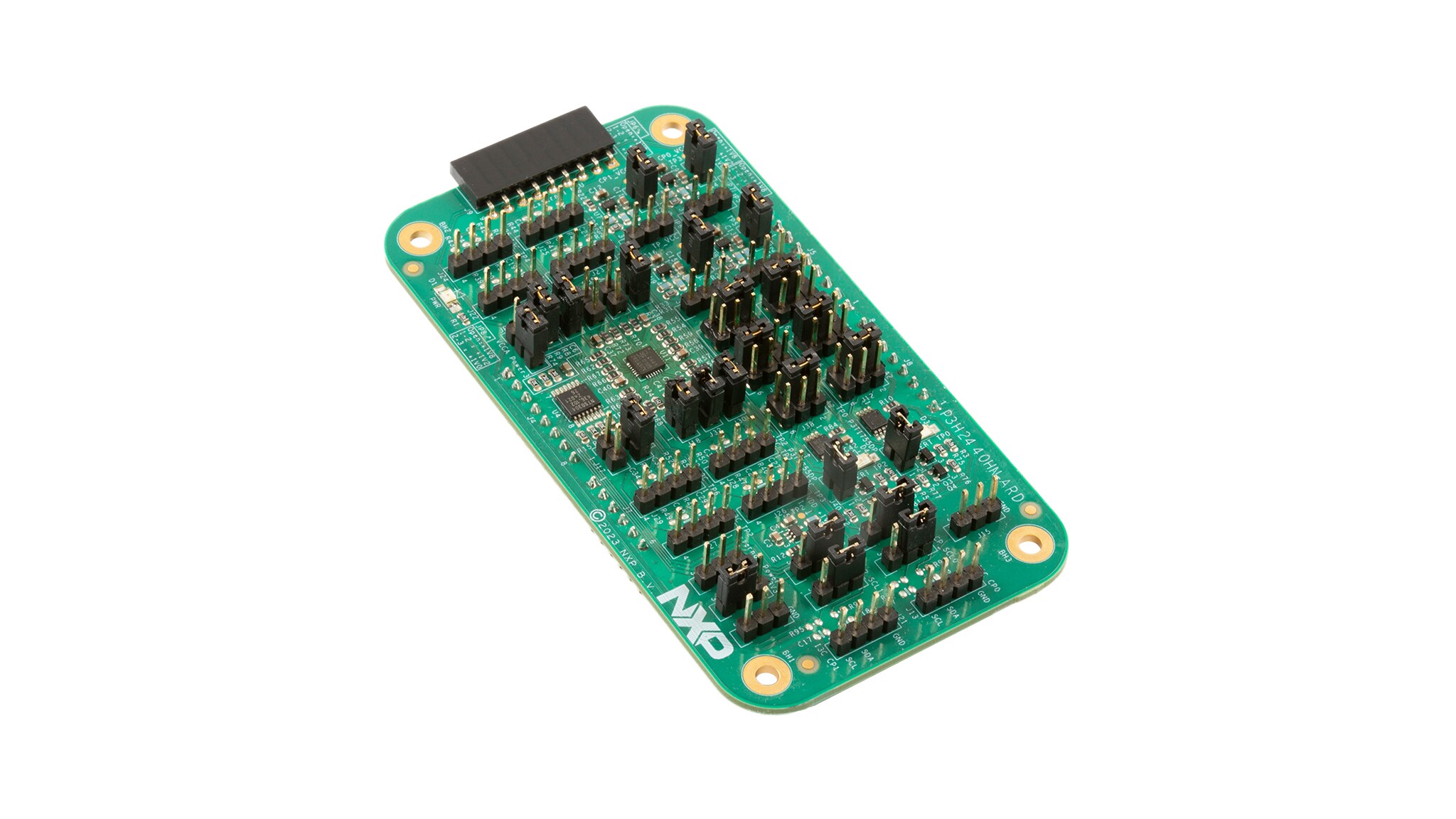

P3H2440HN I3C Hub Arduino® Shield評価ボード

画像にカーソルを合わせると拡大表示されます。

P3H2440HN I3C Hub Arduino Shield評価ボードは、P3H2440HN（開発中）向けの完結した評価プラットフォームです。I3Cハブには、P3H2440HNコントローラとターゲットポートの評価用に、2つのコントローラポートコネクタと4つのターゲットポートコネクタがあります。

ボード上には、コントローラとターゲット・ポートの電源構成用に1.0 V / 1.2 V / 1.8 VのLDOと、すべてのシステム検証を実施できるアラートLED付き温度センサ (P3T1755DP) が2個搭載されています。

さらに、P3H2440HNにはスコープ測定と信号アクセスを簡単に行える便利なテスト・ポイントと、ホストPC接続用のUSBインターフェースが搭載されています。電源はUSBポートから供給できますが、外部電源を使用してP3H2440HN-ARD評価ボードに電力を供給することもできます。

製品詳細

I3CまたはI²C/SMBusコントローラ・デバイスを接続するためのコントローラ・ポート2個：コントローラ・ポート0 (CP0) およびコントローラ・ポート1 (CP1)
ターゲット・ポート (TP) 4個：各ポートにはI3C専用デバイス、I²C専用デバイス、I3C/I²C混在デバイスを接続可能
内蔵LDOレギュレータ：1.0 V、1.2 V、1.8 Vを供給
HUBネットワーク：トランスペアレント・ブリッジ・モードでのコントローラ・ポートとターゲット・ポート間の通信が可能
I3C IBIおよびホット接合のサポート
使いやすいGUIによりハブ機能を簡単に確認可能

クイック・リファレンスボードタイプ.

4 ハードウェア提供

クイック・リファレンスソフトウェア・タイプ.

2 ソフトウェア・ファイル

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
