2.5 kWバッテリー・チャージャの設計例

TEA2376DB1647
製造開始前

画像にカーソルを合わせると拡大表示されます。

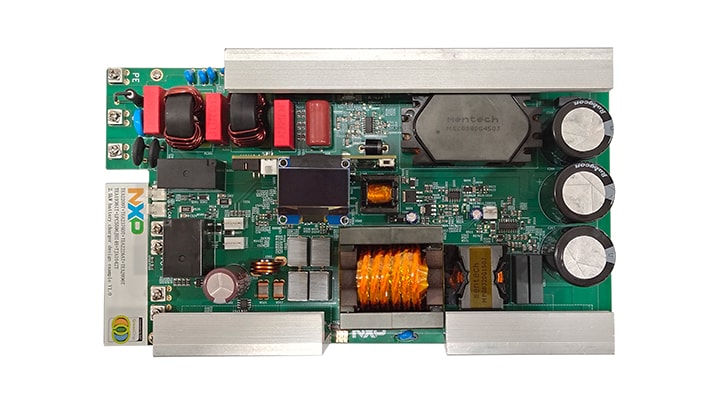

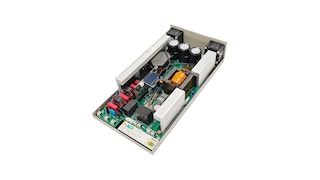

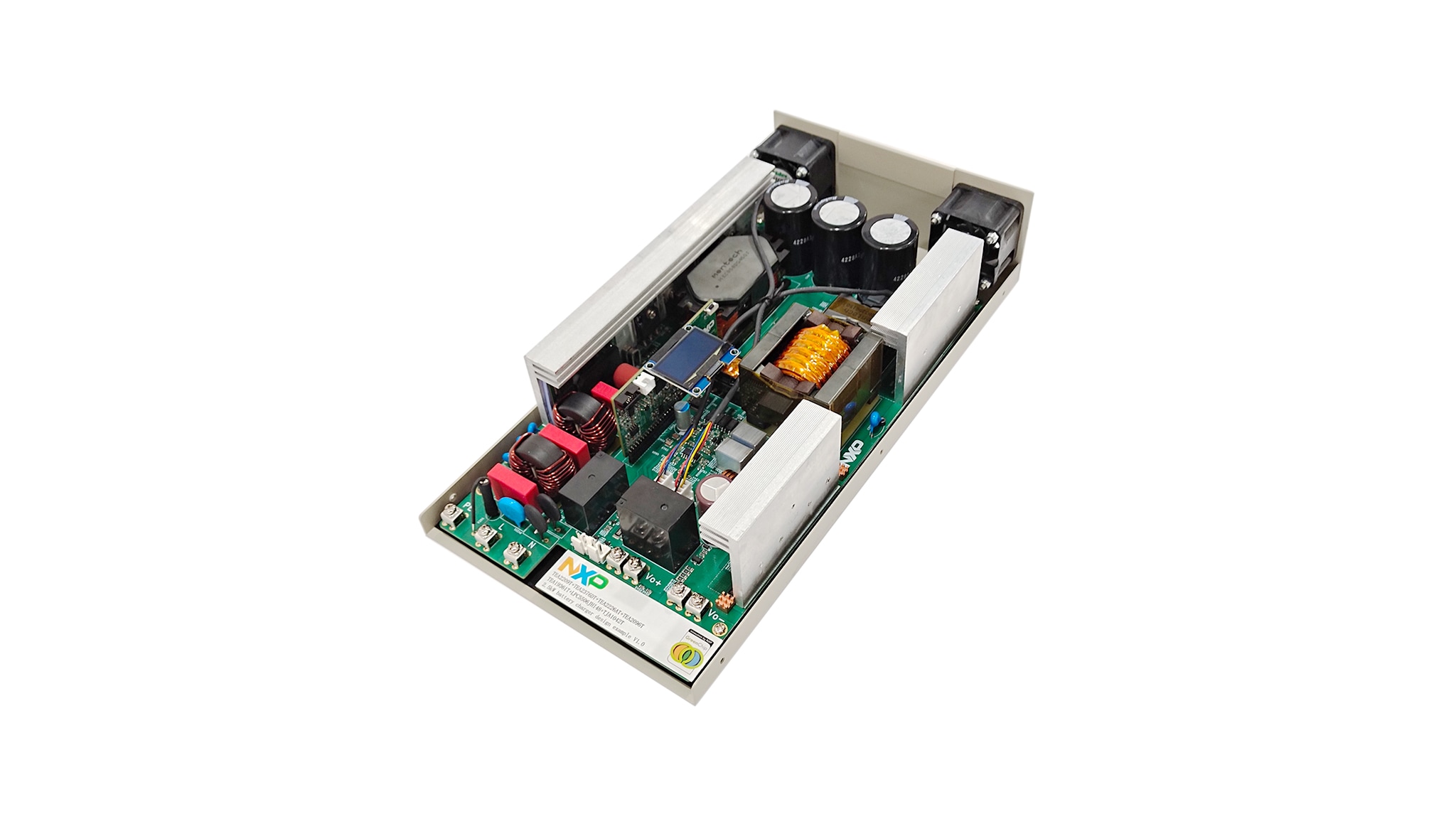

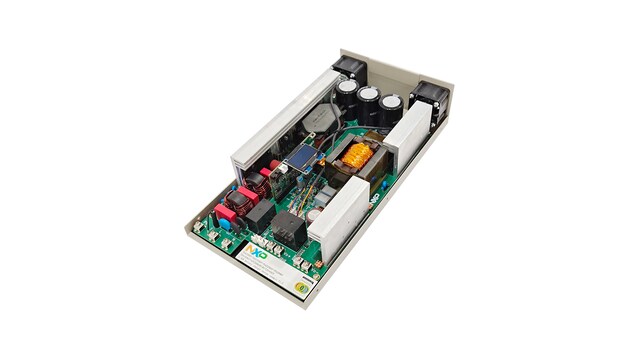

TEA2376DB1647ボードは、Eスクーターやゴルフバギーなどの小型電動車両の充電用に最適化された電源です。最大2.5 kWの出力電力を供給できます。このボードは、TEA2376デジタル・コンフィギュラブル2相インターリーブPFCコントローラとTEA2226 LLCコントローラを中心に設計されています。この組み合わせにより、小さなフォーム・ファクタで堅牢な電源が提供されます。

TEA2209アクティブ・ブリッジ・コントローラICを使用して1次側の整流器損失を最小限に抑え、2次側にはTEA2096同期整流器を使用しています。TEA2376とTEA2226はどちらもデジタルでの設定が可能で、BOMを変更せずに設計を微調整することができます。TEA2376では、電源のステータス情報を読み取ることもできます。

ブロック図

TEA2376DB1647

TEA2376DB1647
図を取得する PDF

対応製品

パワーマネージメント

PFC内蔵AC-DCコントローラ

  • TEA2376: TEA2376xT、デジタル・コンフィギュラブル・インターリーブPFCコントローラ

AC-DCコントローラ

  • TEA2226: TEA2226AT デジタル・コンフィギュラブルLLCコントローラ
  • TEA2209T: Active Bridge Rectifier Controller
  • TEA19361T: GreenChip SMPS Primary Side Control IC with QR/DCM Operation

セカンダリ・サイド・コントローラ

  • TEA2096: Dual Synchronous Rectifier Controller

特長

主な特長

  • Vout 30～60 V、最大Iout = 25.0 A（90 Vac～180 Vac時）
  • Vout 30～60 V、最大Iout = 42 A（150 Vac～264 Vac時）
  • アクティブ・ブリッジ整流器＋インターリーブPFCコンバータ
  • 高PFおよび低THD
  • Xキャパシタ放電を内蔵 (2 mA)
  • 高効率
  • 同期整流器
  • デジタル・コンフィギュラブル
  • 少ない部品数

保護機能

  • 過電力保護 (OPP)
  • ブラウンイン/ブラウンアウト保護
  • 過電流保護 (OCP)
  • 容量性モード・レギュレーション (CMR)
  • 高精度の過電圧保護 (OVP)
  • 突入電流保護 (ICP)
  • 電源低電圧保護 (UVP)
  • 内部および外部過熱保護 (OTP)
  • 個別に設定可能なレベルとタイマ
  • 多くの保護を個別に、ラッチ、安全な再起動、または「再起動を数回試行後にラッチ」に設定できます
