ソフトウェアで設定可能な入出力アナログ・フロントエンド・ファミリ

画像にカーソルを合わせると拡大表示されます。

ブロック図

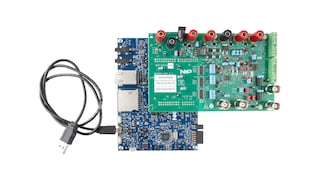

NAFE33352

NAFE33352 Block Diagram

特長

一般的な機能

  • 供給電圧範囲:±7 V~±28 V
  • 温度範囲:-40°C~125°C

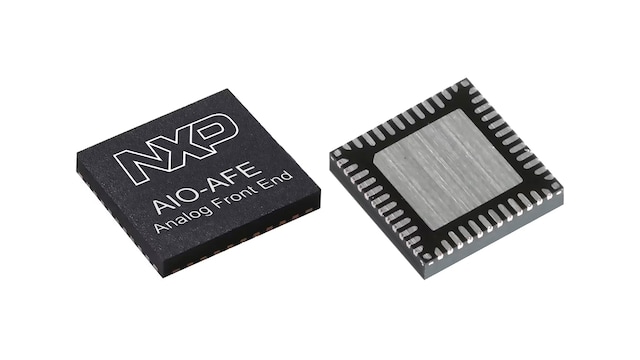

  • 6 mm x 6 mm小型TQFN-40パッケージ

チャネルの設定

  • ソフトウェアで設定可能な1つのアナログ入出力
  • 2つのユニバーサル入力
  • 範囲:±12.5 V、±25 mA、1 mΩ~1 MΩ I/O
  • 工場較正またはユーザー較正を選択可能

分解能

  • DAC:14/16/18ビットを選択可能
  • ADC:16/24ビットを選択可能

データレート

  • 低消費電力のNAFE33352:
    • DAC:0~100 ksps
    • ADC:7.5 sps~288 ksps
  • 高速なNAFE93352:
    • DAC:0~200 ksps
    • ADC:15~576 ksps

保護

  • ±36 VのI/O保護(出力には外付けの過渡電圧サプレッサが必要)
  • 入力と出力の両方での短絡保護

精度

  • 精度±0.01%(室温)
  • 温度範囲全体での精度±0.08%(室温での較正後)
