ソフトウェア設定可能なユニバーサルAIO-AFE評価ボード

NAFE33352-EVB

画像にカーソルを合わせると拡大表示されます。

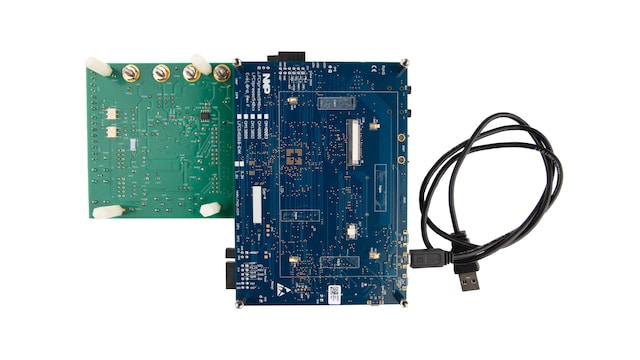

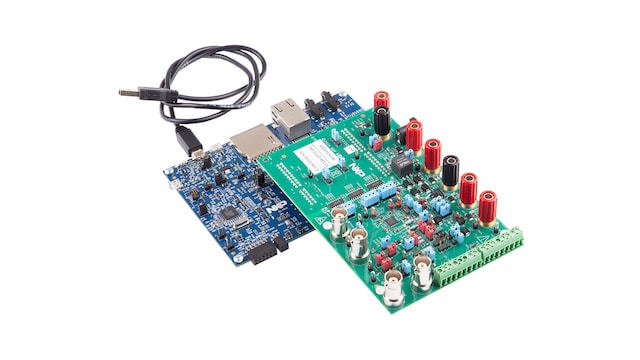

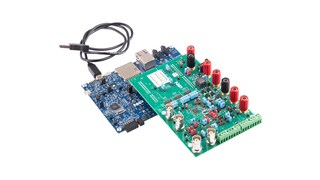

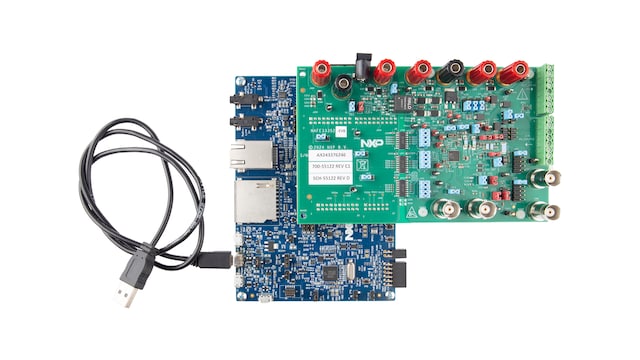

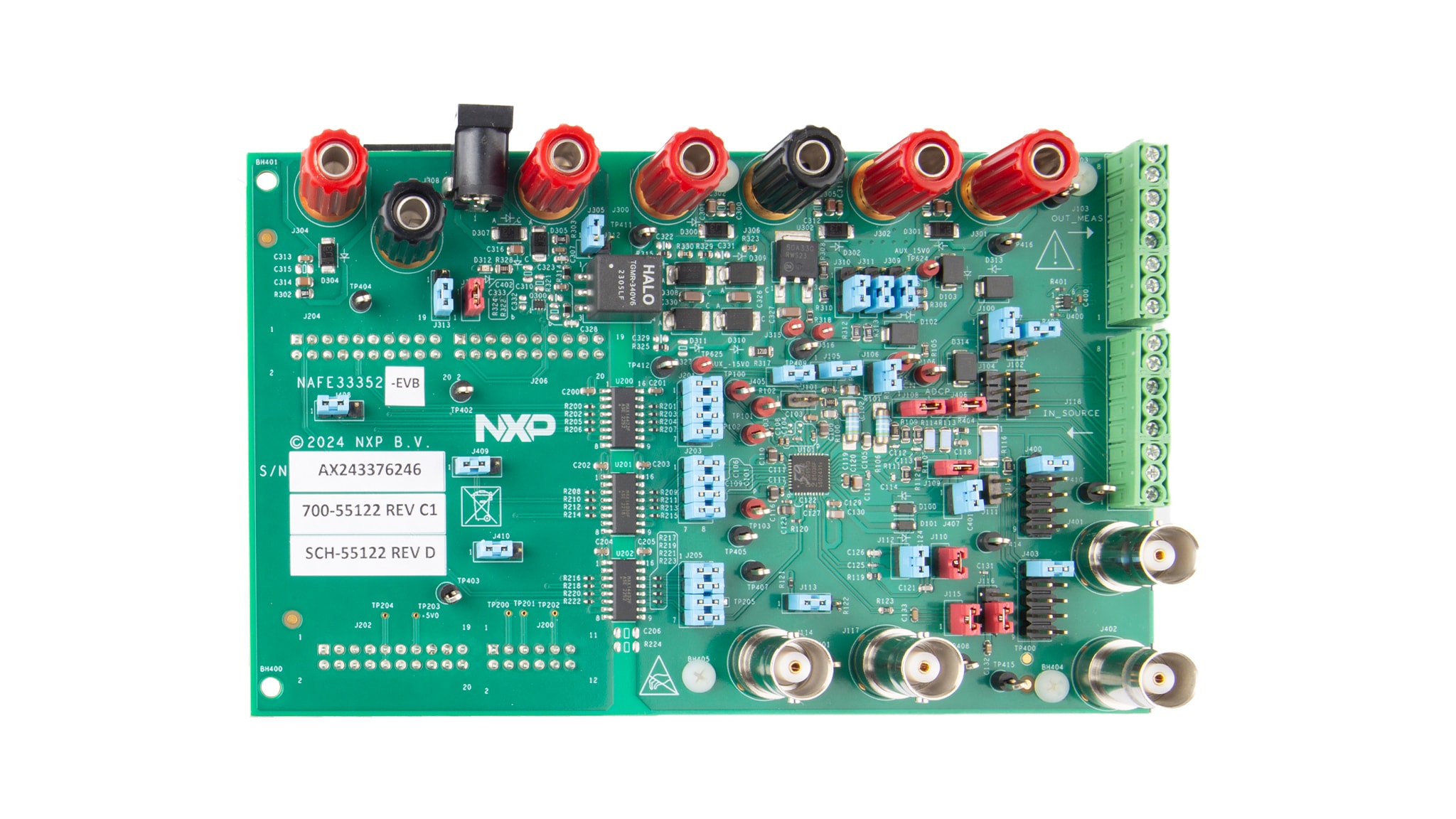

NAFE33352評価ボードは、ソフトウェアで設定可能なユニバーサル・アナログ入出力 (AIO) アナログ・フロントエンド (AFE) であるNAFE33352のテスト用に設計され、産業グレード・アプリケーション向けの高精度な測定と制御の要件を満たしています。

NAFE33352の革新的な高集積システム・アーキテクチャは、高精度の14/16/18ビットDAコンバータ (DAC)、16/24ビットADコンバータ (ADC)、低ドリフト電圧リファレンス、低オフセット/低ドリフトのバッファ、さらにEMC対策および配線ミスに対応するための70 V入力保護回路を備えた高電圧高精度アンプを搭載し、ソフトウェアによる設定が可能な真のユニバーサル・アナログ入出力を実現しています。この評価ボードは、LPC54S018 MCUボード（カスタム・ファームウェア搭載）とともに、使いやすい評価プラットフォームを提供します。

対応製品

アナログとミックスド・シグナル

アナログ・フロントエンド

  • NAFEx3352: ソフトウェアで設定可能な入出力アナログ・フロントエンド・ファミリ

特長

主な特長

  • ソフトウェアで設定可能な1つのアナログ入出力
  • 2つのユニバーサル入力
  • DAC：14/16/18ビット・オプション、0～100 ksps（低消費電力時）/ 200 ksps（高速時）
  • ADC：16/24ビット・オプション、7.5 sps～288 ksps（低消費電力時）/ 576 ksps（高速時）
  • ±36 VのI/O保護（出力には外付けの過渡電圧サプレッサが必要）
  • 入力と出力の両方での短絡保護

ボードの特長

  • 供給電圧範囲：±7 V～±28 V
  • 温度範囲：-40°C～125°C
  • GUIを備えた使いやすい評価プラットフォーム
  • EMC準拠で、すぐに使用できる完全なハードウェア設計

チャネル構成

  • 範囲：±12.5 V、±25 mA、1 mΩ～1 MΩ I/O
  • 工場較正またはユーザー較正を選択可能

精度

  • 精度±0.01%（室温）
  • 温度範囲全体での精度±0.08%（室温での較正後）

購入オプション

KITNAFE33352-EVB-Image

クリックして展開

KITNAFE33352-EVB
アクティブ

Software Configurable Universal AIO-AFE Evaluation Board.

    $250.00 USD
    保留中の在庫
    カートに入れる
    代理店からの注文

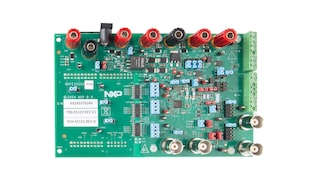

    NAFE33352-EVB-Image

    クリックして展開

    NAFE33352-EVB
    アクティブ

    Software Configurable Universal AIO-AFE Evaluation Board.

      $150.00 USD
      在庫あり :3

      通常 1～2営業日以内に配送

      カートに入れる
      代理店からの注文
