KW47-EVK Evaluation Kit with Bluetooth® Low Energy 6.0

KW47-EVK 新規
製造開始前

画像にカーソルを合わせると拡大表示されます。

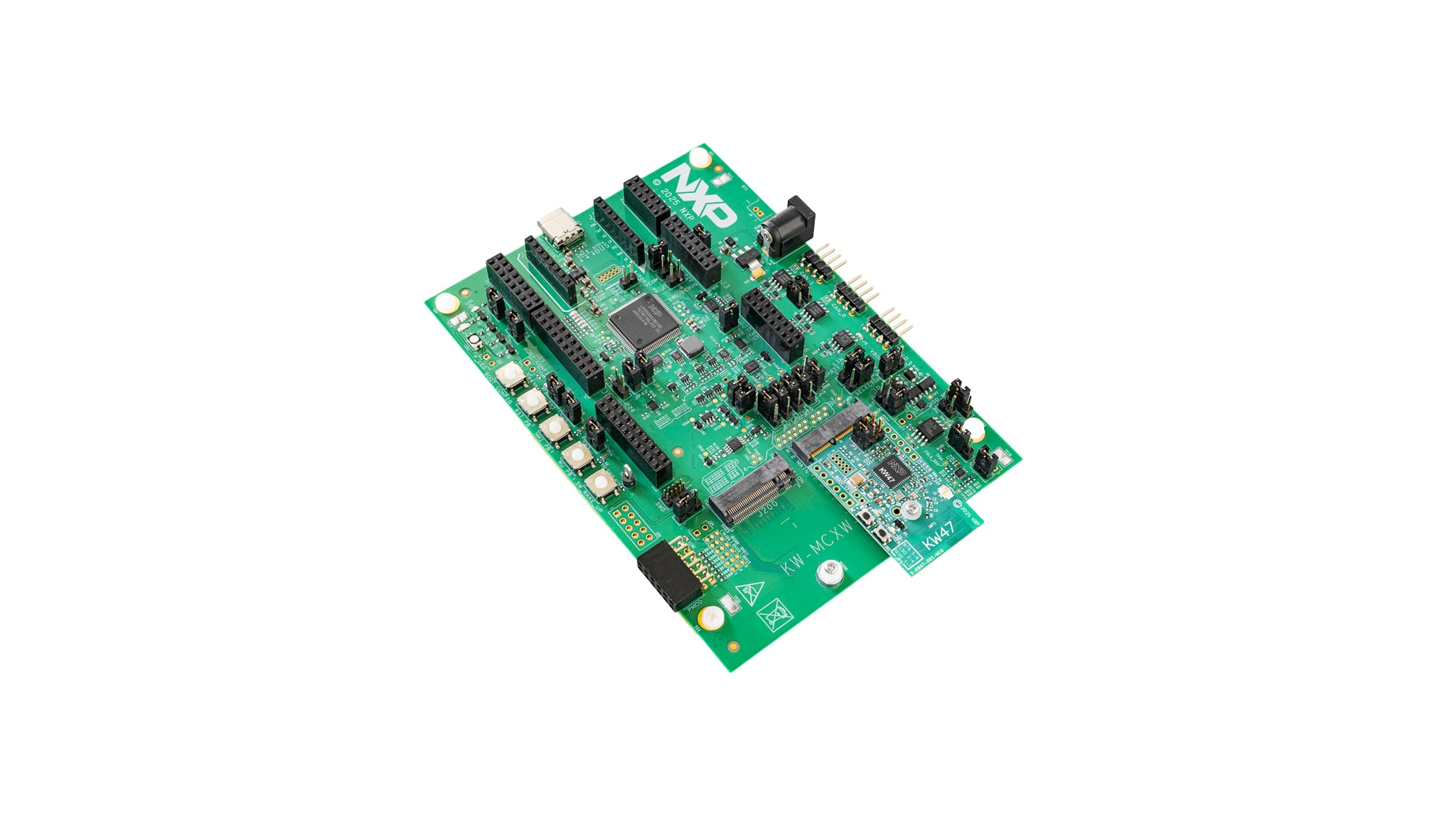

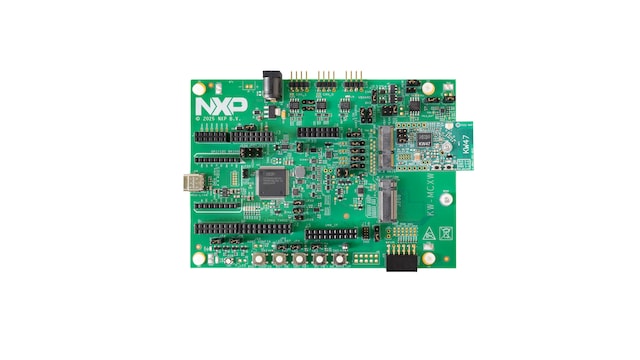

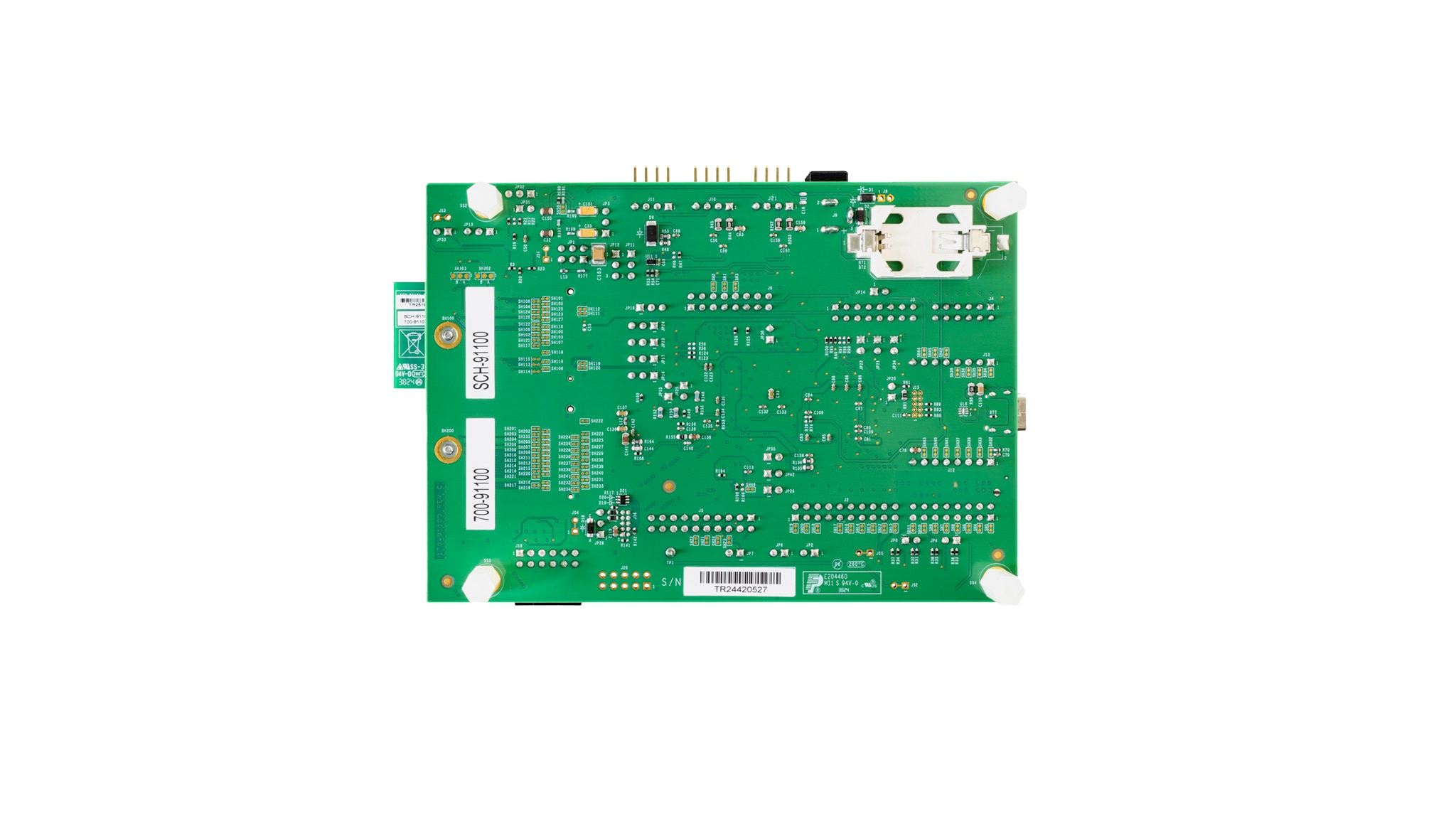

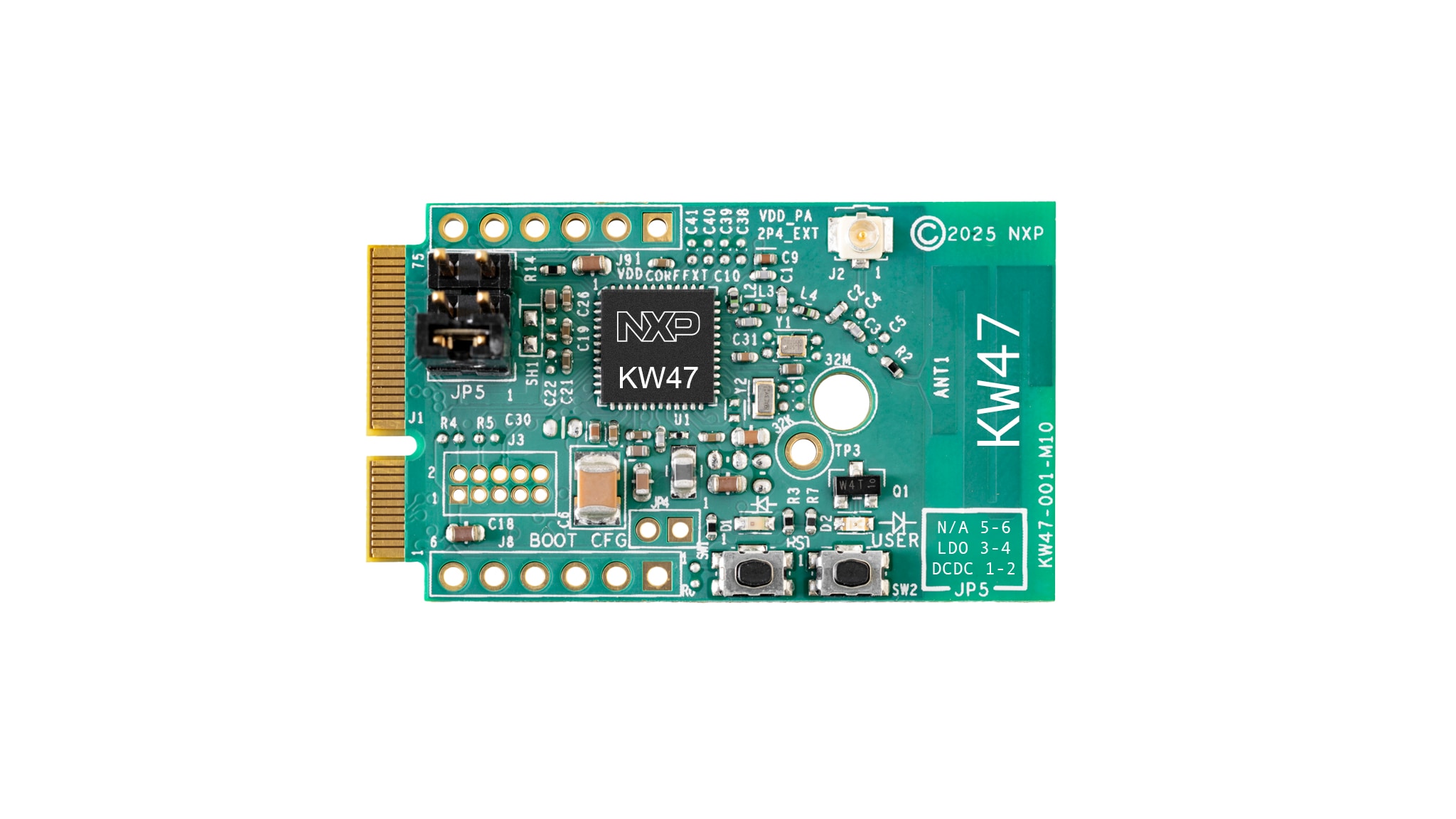

The KW47-EVK is an evaluation kit for KW47 MCUs with 2.4 GHz Bluetooth Low Energy 6.0 support with channel sounding capability, generic FSK wireless connectivity and CAN/LIN connectivity. The KW47's highly sensitive, optimized 2.4 GHz radio features a PCB F-antenna which can be bypassed to test via SMA connection. The board includes an MCU-Link debug probe, CAN and LIN transceivers, buttons, switches, LEDs and integrated sensors, Arduino shield connectors, a MikroE Click connector and other headers.

ブロック図

KW47-EVK

KW47-EVK Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Bluetooth Low Energy

  • KW47: KW47：アクセスおよびテレマティクス向けのチャネル・サウンディング位置特定を備えた車載用Bluetoothコア6 MCU

Features

Processor

  • 96 MHz Arm Cortex-M33 CPU, a radio controller based on Arm Cortex-M33 called Narrow Band Unit (NBU), a radio transceiver operating in the 2.4 GHz frequency band (supporting GFSK modulations for Bluetooth Low Energy (LE) 6.0), Bluetooth LE controller stack, transceiver drivers, up to 2 MB flash, up to 264 KB SRAM, and the peripherals optimized to meet the requirements of target applications

Connectivity

  • CAN connectivity support
  • LIN connectivity support
  • Arduino shield socket
  • mikroBUS socket

Debug

  • JTAG

Power Management

  • Supports all DC-DC configurations

Sensor

  • NXP FXLS8964AF 3D accelerometer (±2g/±4g/±8g)

Wireless

  • 2.4 GHz Antenna SMT 5.0 X 2.0 X 1.1 (2450AT42A100)

Supported Protocols

  • Multiprotocol use cases supported with Matter, Thread, Zigbee, Bluetooth LE, and CAN FD for IoT, industrial, and automotive applications.
