2x2トライバンド (2.4 GHz/5 GHz/6 GHz) Wi-Fi® 6EおよびBluetoothコンボ・ソリューション
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。

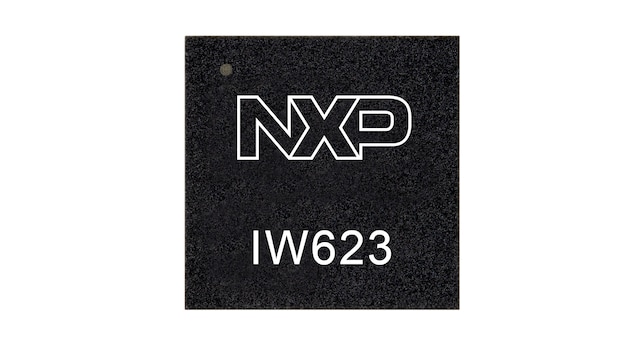

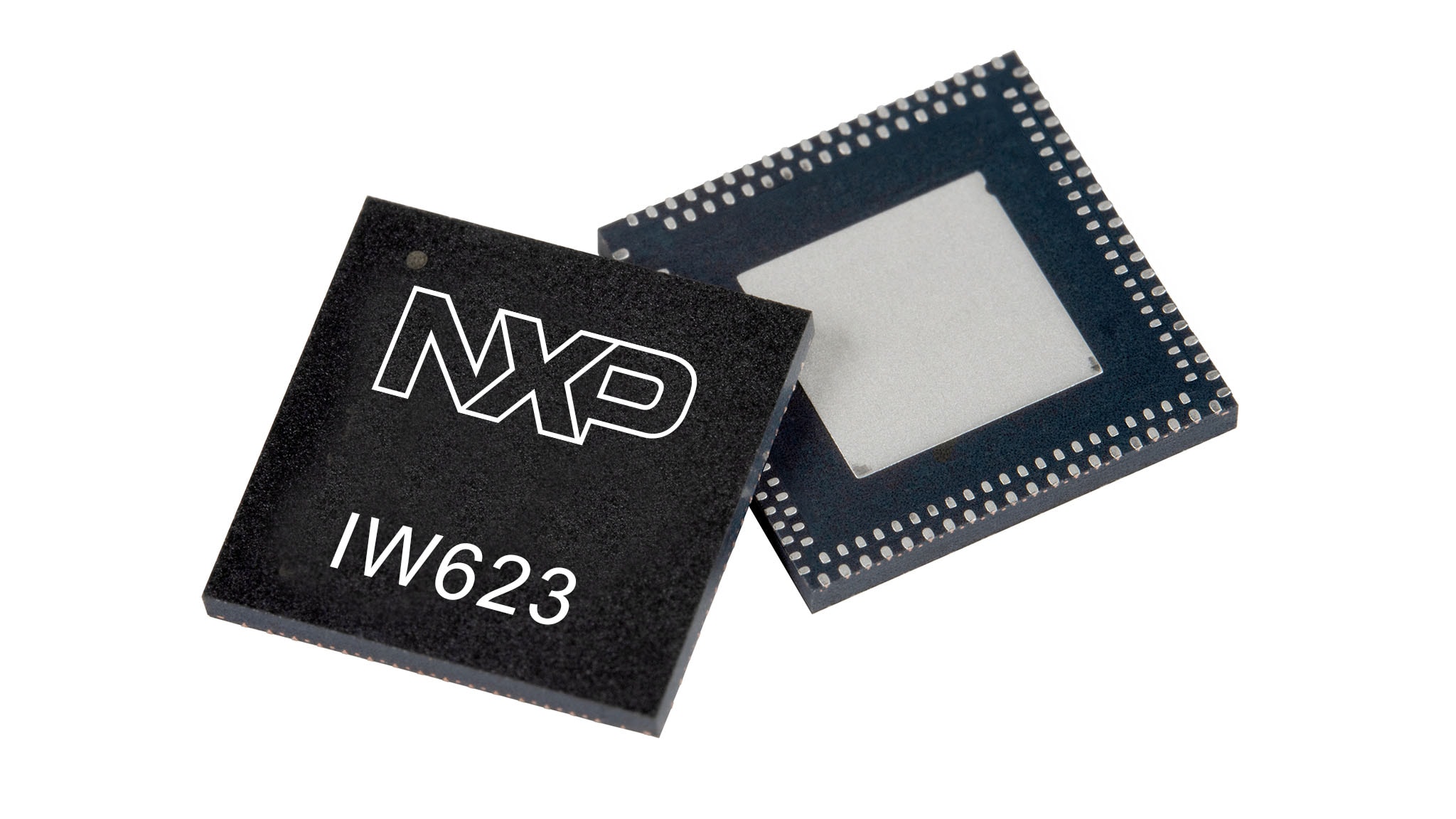

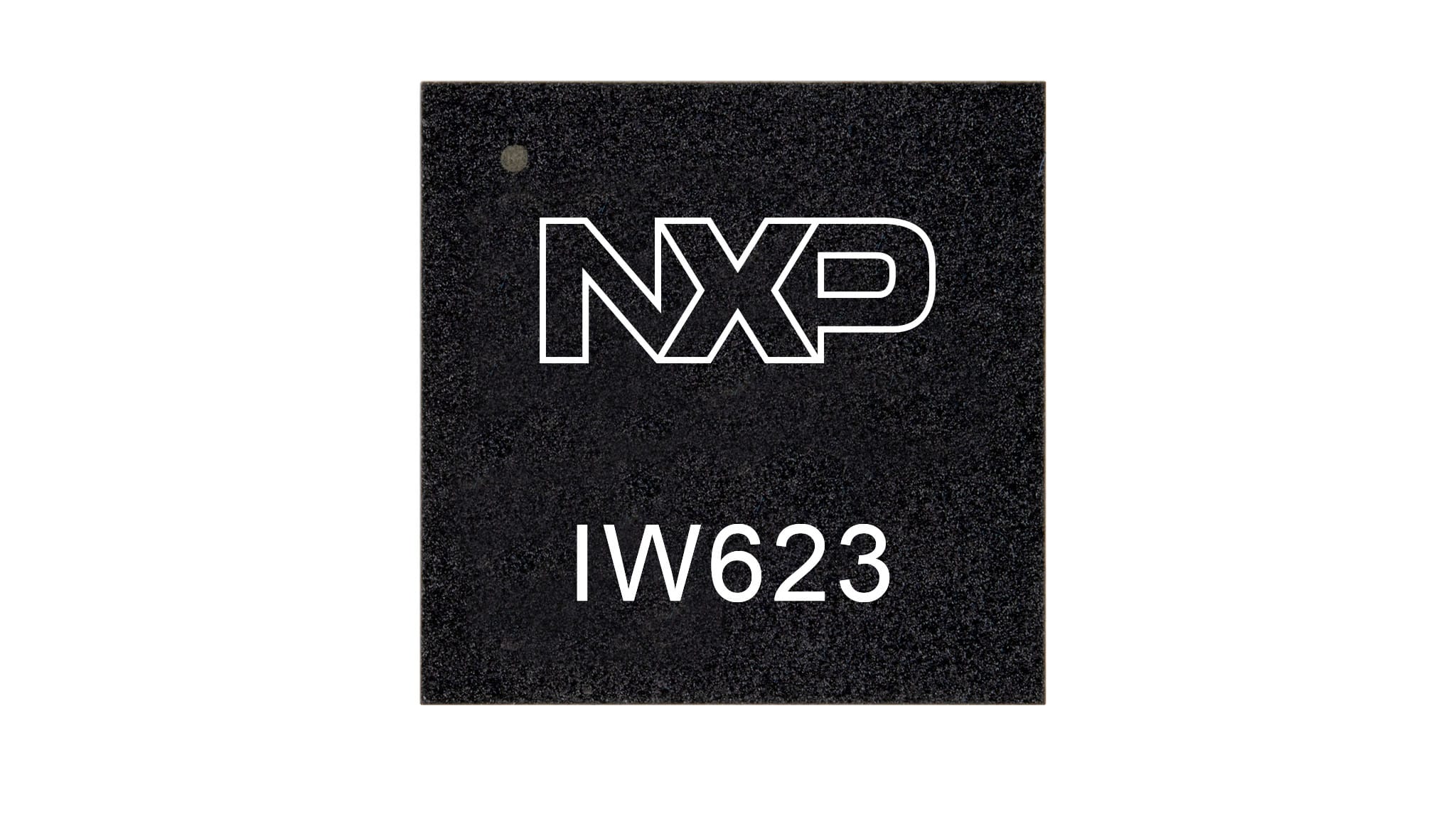

IW623は、トライバンド（2.4 GHz、5 GHz、6 GHz）Wi-Fi 6EとBluetoothの共存を可能にする高集積のWi-Fi 6Eデバイスです。IW623のシステム・オン・チップ (SoC) は、2.4 GHz帯と5～7 GHz帯の2x2 MIMO構成をサポートし、MU-MIMO、OFDMA、ターゲット・ウェイク・タイム (TWT)、Bluetooth LEオーディオなどの高度な機能を実装しています。
製品詳細
ブロック図
図を選択する。:
特長
Wi-Fiの主な機能
- 2x2無線
- Wi-Fi 6Eトライバンド（2.4 GHz、5 GHz、6 GHz）
- STAおよびモバイルAP
- ワイヤレス・マルチストリーミング
- アダプティブ・スケジューラ
- アジャイル・チャネル・スイッチング
- APとSTA間のWi-Fi TSFホスト・クロック同期
- PCIeおよびSDIOホスト・インターフェース
Bluetoothの主な機能
- 高速、長距離、アドバタイズ拡張
- LEオーディオ対応アイソクロナス・チャネル
- 統合PA (+13 dBm)/LNA/SW
- UARTホスト・インターフェース
IW623製品ファミリの特長
| IW623 | 動作モード | ホスト・インターフェース |
|---|---|---|
| IW623P | 2x2 (2.4/5/6 GHz) Wi-Fi 6E TB | PCIe |
| IW623S | 2x2 (2.4/5/6 GHz) Wi-Fi 6E TB | SDIO |
パートナー・モジュール
IW623
2x2トライバンド (2.4 GHz/5 GHz/6 GHz) Wi-Fi® 6EおよびBluetoothコンボ・ソリューション| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| JODY-W673-00B |
PCIe | UART、PCM/I²S | -40～85 | アンテナ・ピン | 3 | SMD | 13.8 x 19.8 x 2.5 | AEC-Q104、FCC/ISED、RED/UKCA、GITEKI、BTSIG | i.MX 6/7/8/9 |
| JODY-W673-50B |
SDIO | UART、PCM/I²S | -40～85 | アンテナ・ピン | 3 | SMD | 13.8 x 19.8 x 2.5 | AEC-Q104、FCC/ISED、RED/UKCA、GITEKI、BTSIG | i.MX 6/7/8/9 |

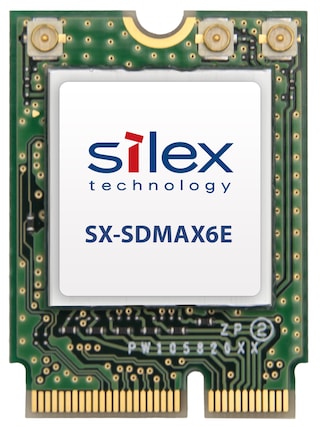

| SX-SDMAX6E-M2 |
SDIO | UART | -40～85 | U.FLコネクタ | 2 | M.2 E-Key | 22.0 x 30.0 x 4.45 | FCC、ISED、CE、UKCA、MIC | i.MX |

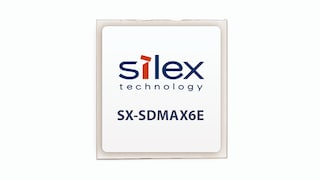

| SX-SDMAX6E-2530S |
SDIO | UART | -40～85 | RFピン（トレース） | 2 | SMD | 17.0 x 18.0 x 2.65 | FCC、ISED、CE、UKCA、MIC | i.MX |
