ColdFire® V2統合型マイクロプロセッサ

MCF527X
  • 新規採用非推奨
  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

MCF527x ColdFire® V2統合型マイクロプロセッサは、高集積と低価格を両立し、広く普及しているColdFire V2コアで新たなレベルの性能を実現しています。

接続、保護、および各種ペリフェラルを組み合わせたMCF527は、ファイル管理、コネクティビティ、データ・バッファリング、ユーザ・インターフェース、信号処理のために大量の制御処理を必要とするコストおよび消費電力重視のアプリケーションに最適です。さらに、MCF5275とMCF5274はピン互換性があります。

製品詳細

セクションを選択:

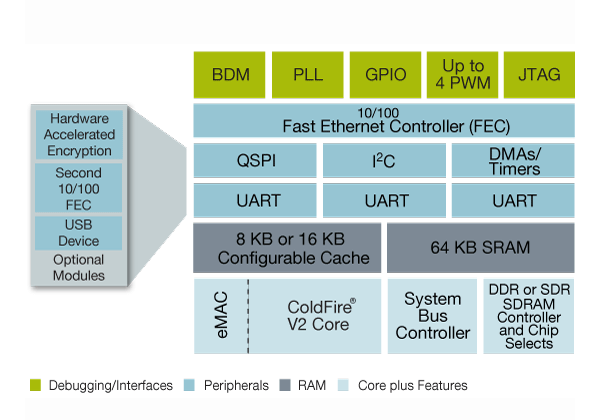

ブロック図

ColdFire MCF527Xマイクロプロセッサのブロック図

ColdFire MCF527X Microprocessor Block Diagram
図を取得する PDF

特長

  • 166 MHzで最大159 MIPS (Dhcrystone 2.1) の性能を有したColdFire® V2コア
  • 拡張マルチプライヤ・アキュムレータ (eMAC) (32 x 32) モジュール、ハードウェア除算機能
  • 8 KBおよび16 KBの設定可能な命令キャッシュ/データ・キャッシュ
  • 64 KBのスタティック・ランダム・アクセス・メモリ (SRAM)
  • 4チャネルDMAおよび外部DMAリクエスト/確認応答
  • DDR同期型ダイナミック・ランダム・アクセス・メモリ (SDRAM) コントローラ
  • JTAG
  • 内蔵ペリフェラル
    • キュー付きシリアル・ペリフェラル・インターフェース (QSPI)
    • 最大4つのパルス幅変調器 (PWM)
    • 最大3つのUART
    • 最大2つの10/100高速イーサネット・コントローラ
    • 4つの32ビット・タイマ
    • 最大32本の汎用I/O (GPIO)
    • I²C（オプション）
    • USB 2.0フルスピード・デバイス（オプション）
    • 4つのプログラマブル割込みタイマ (PIT)（オプション）
    • ハードウェア暗号化（オプション）：RNG、DES、3DES、AES、BCE、MD5、SHA-1、HMAC、ハッシュ・アクセラレータ
