V2マイクロプロセッサ（タッチスクリーン、LCDコントローラ、USB機能搭載）

MCF5227X

32ビットColdFire® V2マイクロプロセッサ・ポートフォリオは、コスト効果の高いLCDソリューションで拡充されており、ヒューマン・マシン・インターフェース (HMI) および産業用制御アプリケーション向けに、より優れた制御、柔軟性、パフォーマンスのオプションを提供します。

製品詳細

セクションを選択:

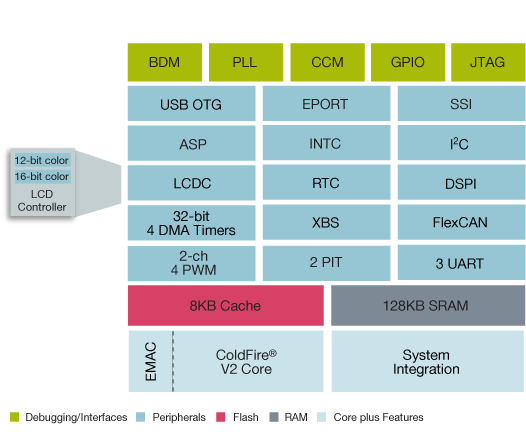

ブロック図

ColdFire MCF5227Xマイクロコントローラのブロック図

ColdFire MCF5227X Microcontroller Block Diagram
図を取得する PDF

特長

  • 8 KBの構成可能な命令/データ・キャッシュ
  • 128 KBのSRAM
  • 内蔵LCDコントローラ
    • 最大800 x 600 (SVGA) の解像度を備えたCSTNおよびTFT
  • タッチスクリーン・コントローラ搭載の8 x 12ビットADコンバータ (ADC)
    • リアル・タッチスクリーン・コントローラ
  • USB 2.0フルスピードOn-The-Goコントローラ
  • CAN 2.0Bコントローラ (FlexCAN)
  • 3つのUART
  • DMAシリアル・ペリフェラル・インターフェース (DSPI)
  • I²Cバス・インターフェース
  • 同期シリアル・インターフェース (SSI)
  • ダイレクト・メモリ・アクセス (DMA) をサポートする4チャネル32ビット・タイマ
  • リアルタイム・クロック
  • 16 チャネルDMAコントローラ
  • 16ビットDDR/32ビットSDRAMコントローラ　
  • 最大55本の汎用I/O (GPIO)
  • システム統合（フェーズ・ロック・ループ、ソフトウェア・ウォッチドッグ）
  • 1.5 Vコア、1.8 V/2.5 V/3.3 VバスI/O
  • 無償のMQXソフトウェア・ソリューション
  • 本製品はNXP®の長期製品供給プログラムの対象であり、発売から最低10年間の供給が保証されています
