MCF5329 Reference Design
ColdFire® V3 Microprocessor with LCD driver, Ethernet, USB and CAN
MCF532X アラートの受信
- 新規採用非推奨
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。
By introducing the first integrated LCD controller on a ColdFire® device, the MCF532x family of microprocessors addresses the growing demand for human-machine interface (HMI) and industrial control applications while maintaining a rich level of connectivity and security integration.
製品詳細

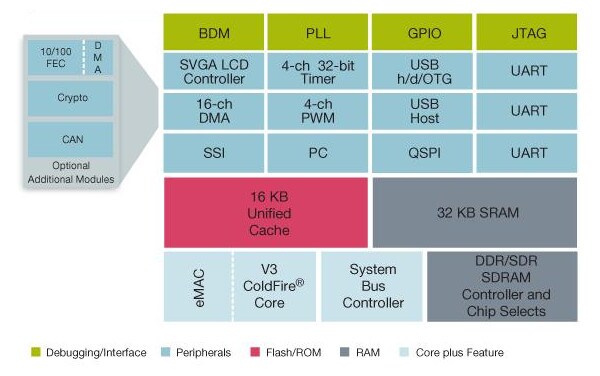

ブロック図
Features
- ColdFire® V3 core delivering up to 211 (Dhrystone 2.1) MIPS @ 240 MHz
- 32 KB RAM
- 16 KB I/D-cache
- Enhanced multiply-accumulate (MAC) module handles DSP-like instructions
- Integrated peripherals
- USB host/USB on-the-go (OTG)
- FlexCAN 2.0B
- 10/100 fast Ethernet controller (FEC)
- Three universal asymchronous receiver/transmitters (UARTs)
- I²C bus interface
- Queued serial peripheral interface (QSPI)
- Serial synchronous interface (SSI)
- Pulse width modulation (PWM): four channels
- Real-time clock
- Direct memory access (DMA): 16 channnels
- 16-bit DDR/32-bit SDR SDRAM controller
- Integrated SVGA LCD controller
- This product is included in NXP®.s product longevity program, with assured supply for a minimum of 15 years after launch
ドキュメンテーション
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 25 ドキュメント
-
リファレンス・マニュアル
MCF5329 - Reference Manual注目
-
リファレンス・マニュアル
ColdFire® ® Family Programmer’s - Reference Manual注目
-
ファクト・シート
MCF532x Family Fact Sheet注目
-
アプリケーション・ノート
General soldering Temperature Process Guidelines
