Digital Signal Controller for Motor Control Applications

56F801X

The NXP® 56F801X DSC family combines the power of digital signal processing and the functionality of a microcontroller on a single chip, with a flexible set of peripherals.

  • Provides high-performance 16-bit solutions for motor control applications that require a greater number of pulse width modulators (PWMs)
  • Delivers more control functionality with a smaller memory footprint than competing architectures
  • Includes flexible power saving modes
  • On-chip integration and ease of implementation help to speed development, lower component count, and significantly reduce system cost
  • Supported by robust development tools to simplify and accelerate time-to-market

製品詳細

セクションを選択:

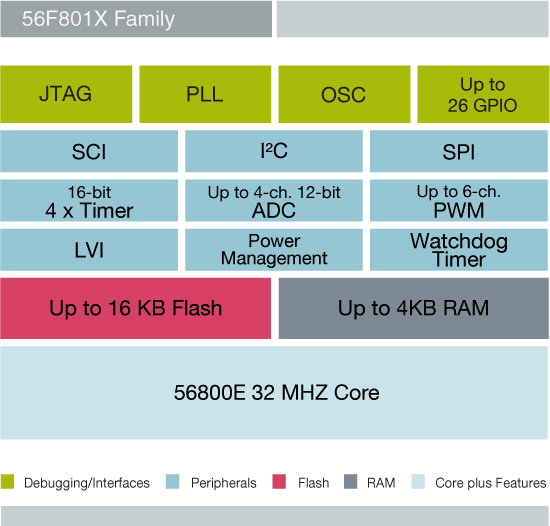

ブロック図

56F801X Digital Signal Controller

NXP<sup>&#174;</sup> 56F801X Digital Signal Controller Block Diagram
図を取得する PDF

Features

  • DSP and MCU functionality in a unified, C-efficient architecture with up to 32 MIPS at 32 MHz core frequency
  • Up to 16 KB of Flash memory
  • Up to 4 KB of RAM
  • Integrated peripherals:
    • Up to 6-channel PWM module
    • Two up to 4-channel 12-bit ADCs
    • One serial communication interface (SCI) with LIN follower functionality
    • One serial peripheral interface (SPI)
    • One inter-integrated circuit (I2C) port
    • Up to 26 GPIOs
  • This product is included in Our product longevity program, with assured supply for a minimum of 10 years after launch
