Digital Signal Controller for Auto and Industrial Applications

56F802X

NXP® 56F802X digital signal controllers belong to the 56800E core-based DSC family. It combines digital signal processing and microcontroller functionalities on a single chip, with a flexible set of peripherals.

  • Supports industrial lighting and motor control, home appliances, inverters, smart sensors, fire and security systems, switched-mode power supply, power management and medical monitoring
  • On-chip integration and ease of implementation help to speed development, lower component count, and significantly reduce system cost
  • Supported by robust development tools to simplify and accelerate time-to-market

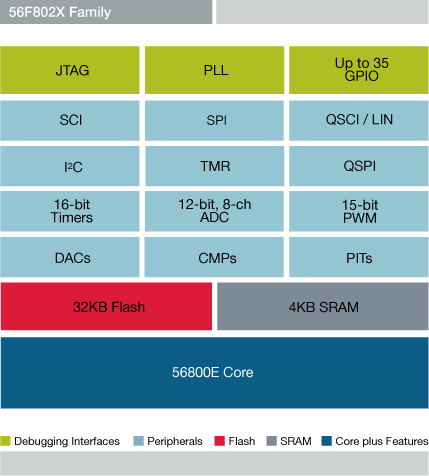

ブロック図

56F802X Digital Signal Controller

NXP<sup>&#174;</sup> 56F802X Digital Signal Controller Block Diagram
図を取得する PDF

Features

  • DSP and MCU functionality in a unified, C-efficient architecture with up to 32 MIPS at 32 MHz core
  • 32 KB of Flash memory
  • 4 KB of RAM
  • Integrated peripherials:
    • One 6-channel PWM module
    • Two 12-bit up to 4-channels ADC
    • Two internal 12-bit DAC
    • Up to three PIT
    • QSCI
    • QSPI
    • I²C
    • Up to 35 GPIO
  • This product is included in NXP®.s product longevity program, with assured supply for a minimum of 10 years after launch

アプリケーション

  • Consumer
    • Washing Machines
    • Refrigerators
    • Room Air Conditioning System
    • Cooking Products
    • Dishwashers
  • Industrial
    • Off-Grid Solar Power Inverters
    • Power Supply (DC-DC)
    • Dimming Lamp Ballasts
    • Instrumentation
    • Switched Mode Power Supply
    • Smart Sensors
  • Medical/Healthcare
    • Hearing Aids
    • Ultrasound
  • Motor Control
    • Brushless DC (BLDC) Motor
    • Switched Reluctance Motor
    • Stepper Motor
    • Permanent Magnet Synchronous Motor
    • 3-Phase AC Induction Motor
    • 1-Phase AC Induction Motor

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 29 ドキュメント

全て表示

設計・リソース

セクションを選択:

ハードウェア

フィルタ

4 ハードウェア提供

  • placeholder image
    評価/開発ボードおよびシステム

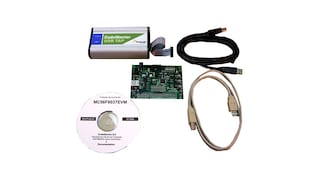

    DSC Evaluation Board注目

    MC56F8037EVM
  • placeholder image
    エミュレータ/プローブ

    Flash Programming Tool for 56F83xx/1xx and 56F801x Digital Signal Controllers. Requires installation of CodeWarrior 7.2 or higher.

    56F8XXXFP
  • placeholder image
    エミュレータ/プローブ

    CodeWarrior® Flash Programming Tool for 56800/E

    56800CWFP
  • placeholder image
    エミュレータ/プローブ

    USB TAP for ONCE DSC

    USBTAP_DSC
