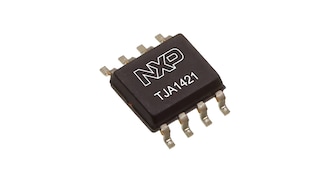

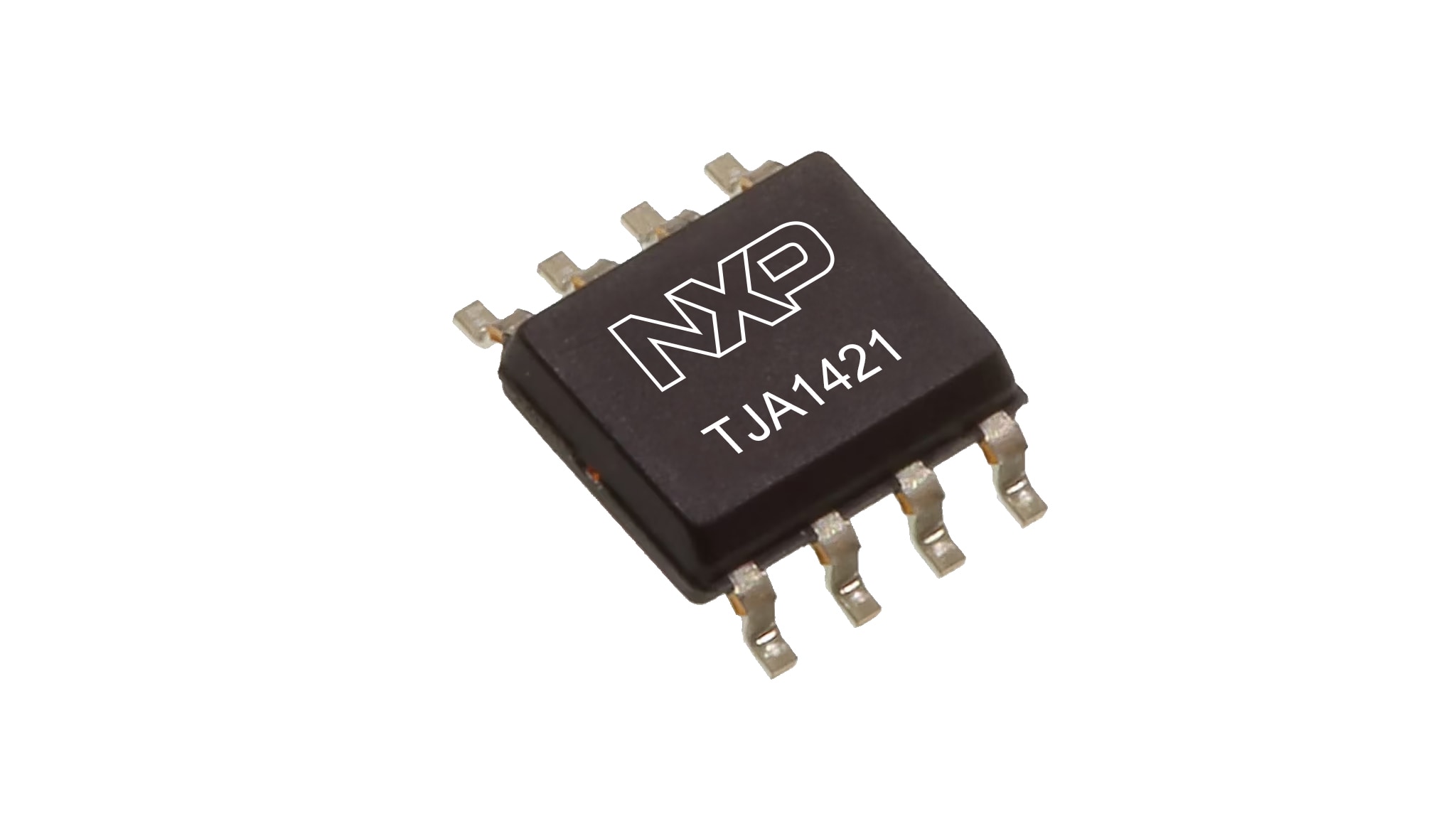

1.8 V VIOを備えたシングルISO17987/SAE J2602トランシーバ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
TJA1421は、ローカル・インターコネクト・ネットワーク (LIN) のコマンダ/レスポンダ・プロトコル・コントローラと物理バスとの間のインターフェースです。最大20 kBdのボーレートを使用する車載サブネットワークを主な対象としており、LIN 2.x、自動車技術者協会 (SAE) J2602、および国際標準化機構 (ISO) 17987-4:2016 (12 V) に準拠しています。TJA1421は、TJA1021とピン互換性があります。
TJA1421は、TJA1021のすべての機能をサポートするだけでなく、最新の国際電気標準会議 (IEC) 規格およびSAE規格に準拠して最適化された電磁環境適合性 (EMC) および静電気放電 (ESD) 性能、同一ネットワーク内のより多くのLINレスポンダ (>15) ノードをサポートする厳密なレスポンダ終端、ハイエンドのマイクロコントローラ・ユニット (MCU) をサポートする1.8 V電圧入出力 (VIO)、消費電力を最小限に抑えるMCUタイムアウト・フェイルセーフ機能を備えています。
製品詳細
特長
- ISO17987/LIN 2.x/SAE J2602準拠
- 最大20 kBdのボーレート
- 1.8 V、3.3 V、および5 Vデバイスに対応した入力レベル
- より厳密な内蔵終端抵抗でLINレスポンダ用途に対応
- 非常に低い電磁放射（Electromagnetic Emission：EME）と高い電磁耐性（Electromagnetic Immunity：EMI）
- MCUタイムアウト機能
- ウェイクアップ・ソース認識（ローカルまたはリモート）
- K-Line互換
- TJA1021とのピン互換性
- SO8およびHVSON8パッケージで提供
- 自動光学検査 (AOI) 機能を強化したリードレスHVSON8パッケージ (3.0 mm x 3.0 mm)
