TJA1102 Automotive Ethernet 100BASE-T1 Dual PHY Evaluation Board

OM14500-TJA1102 アクティブ

画像にカーソルを合わせると拡大表示されます。

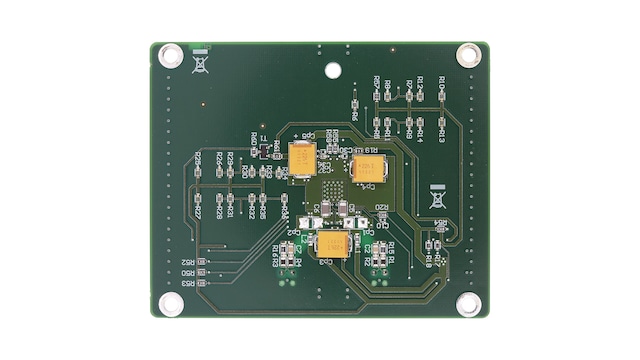

The TJA1102 customer evaluation board is a low-cost hardware development tool which supports the functional evaluation of the TJA1102 (dual port) and the TJA1102S (single port) 100BASE-T1 PHY transceiver.

The breadboard provides straight access to the MDI and MII interfaces of the chip. The 40-pins standard header allows for quick connection to the host controller. Simple screw connectors adapt flexibly an (unshielded) twisted pair of wires. Jumper settings are taking care of the chip configuration during startup. To put the device e.g. in repeater mode, use jumper settings to configure for internal MII loopback.

対応製品

インターフェース

車載用イーサネットPHY

  • TJA1102A: TJA1102A/TJA1102AS、デュアル/シングル・ポート車載用イーサネット100BASE-T1 PHYトランシーバ

Features

General Specifications

  • Quick functional evaluation of TJA1102
  • 100BASE-T1 connectivity at ECU prototyping stage
  • Simple chip configuration
  • Chip status report via onboard LEDs
  • Config pin strapping by jumper settings
  • 40-pin standard header (2.54 mm pitch) to Host Controller MII
  • Twisted-pair cable provided in the box
  • Screw connector for simple cable assembly

Support and Software

  • Software and documentation are available on docstore.nxp.com (NDA required)

購入オプション

OM14500-Image

クリックして展開

  • OM14500
    アクティブ

  • 100BASE-T1 PHY Evaluation Board.

  • Kit Contains:

    • TJA1102 100BASE-T1 PHY Evaluation Board
    • 1x TJA1102HN Customer Evaluation Board

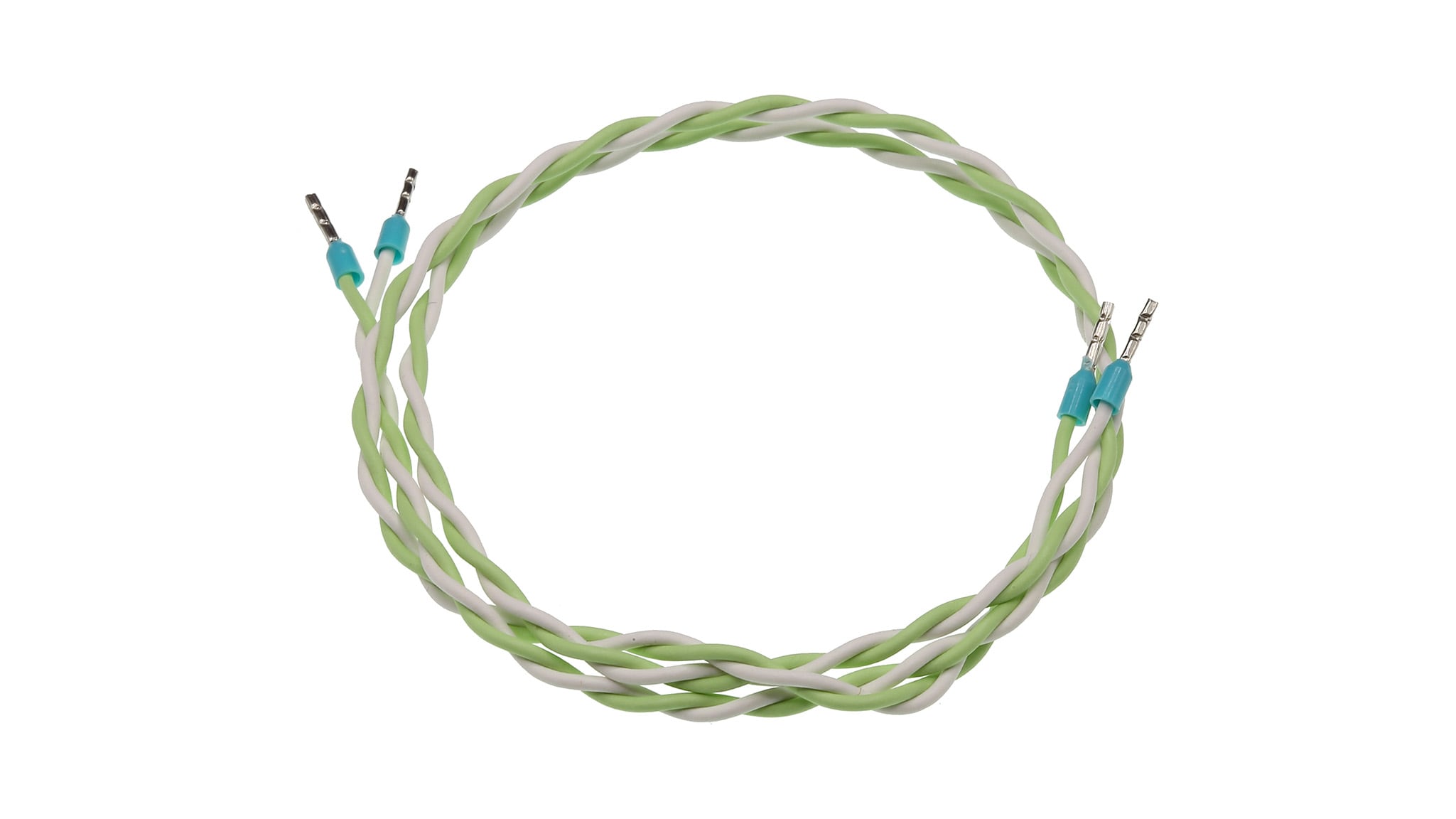

    • 1x Unshielded Twisted Pair (UTP) Cable (automotive grade)
