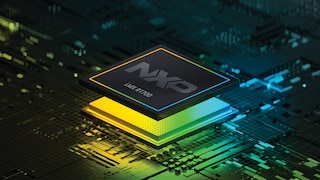

i.MX RT700 Arm® Cortex®-M33、NPU、DSP、GPUコア搭載クロスオーバーMCU
デザイン・ファイル
完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.
コンパクトリスト

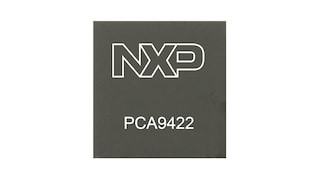

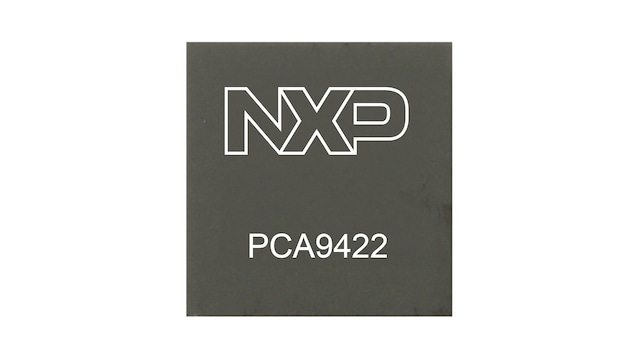

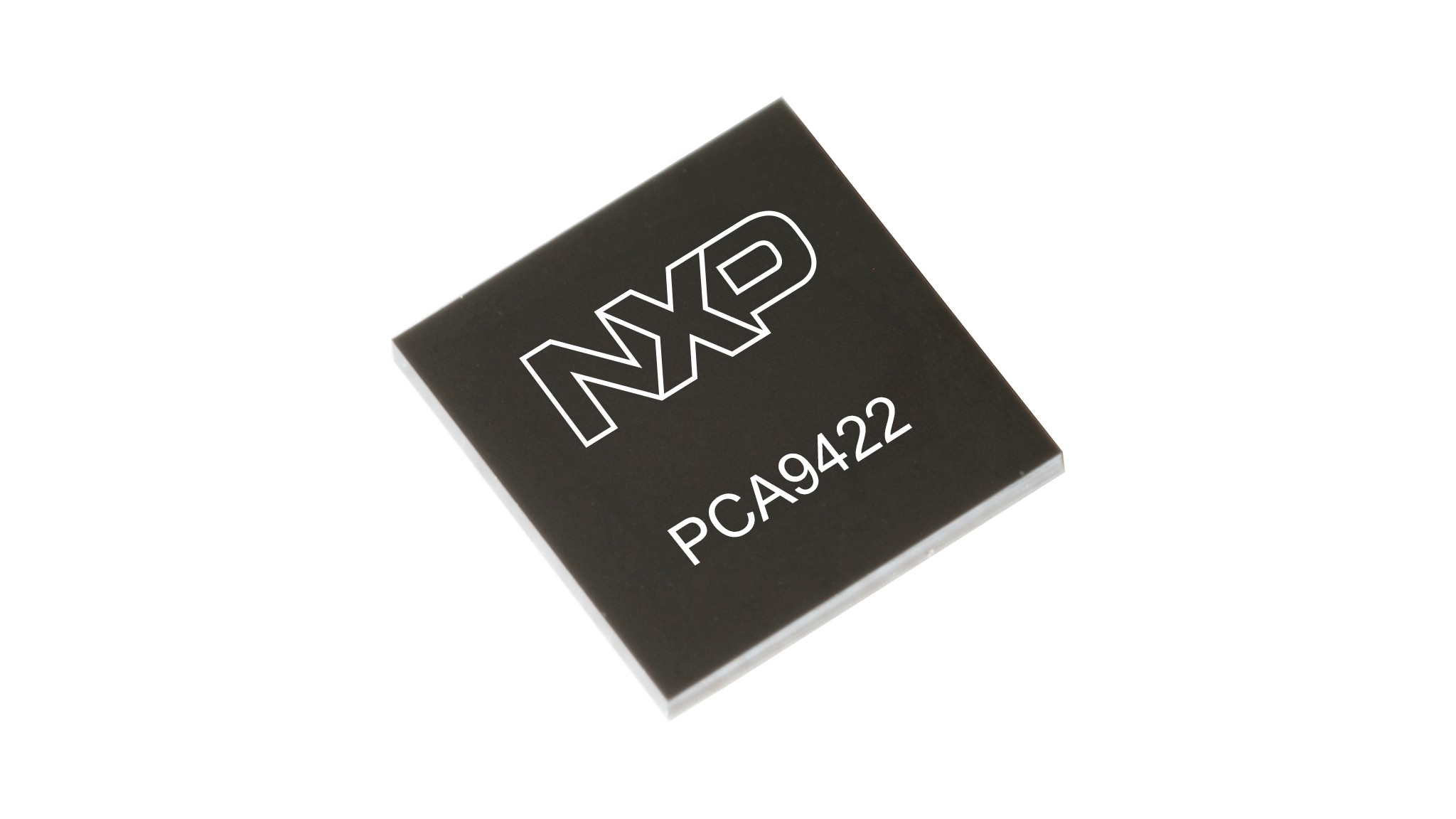

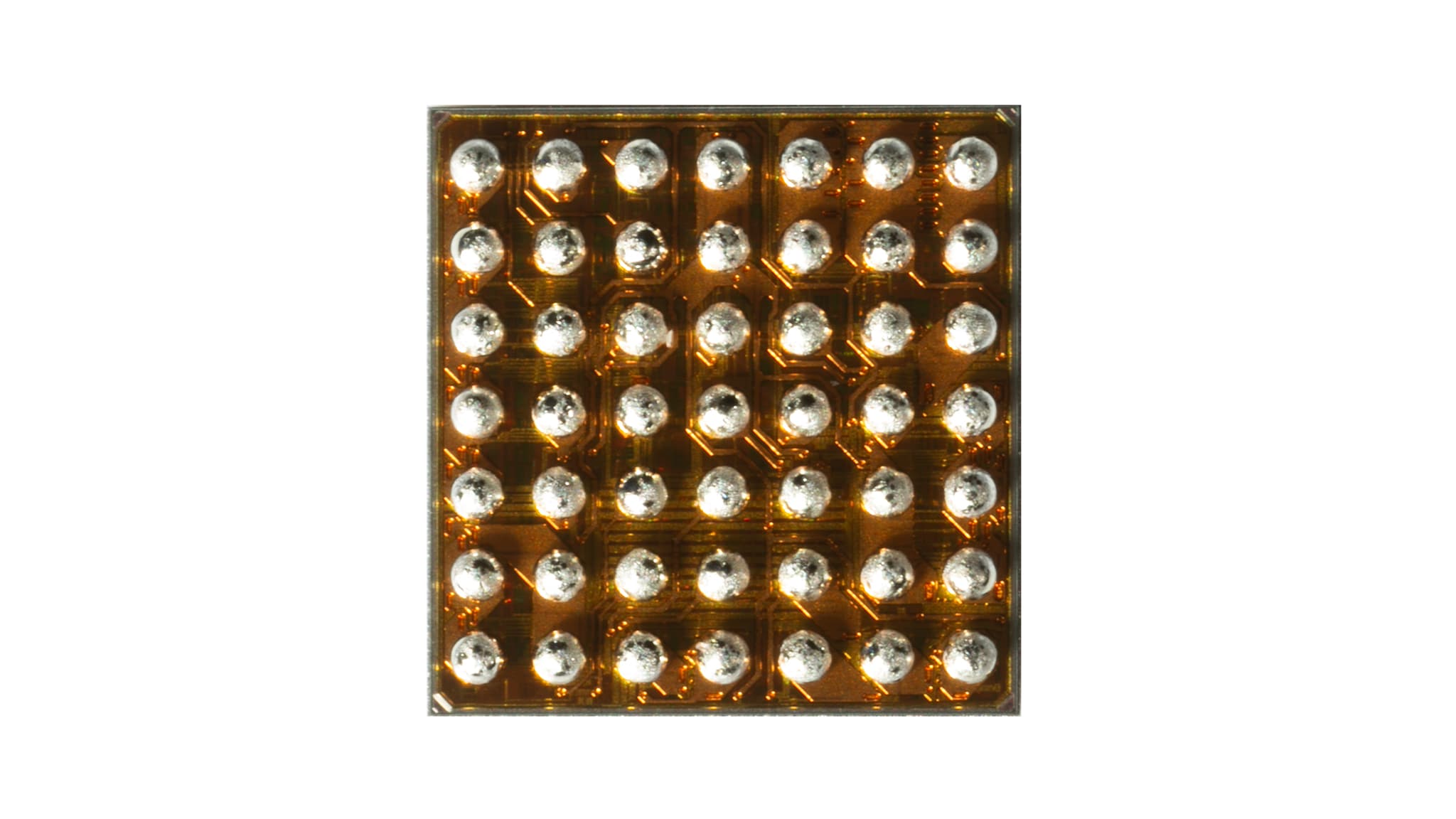

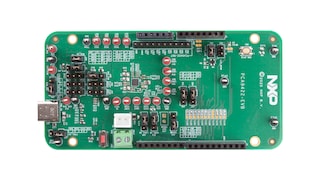

PCA9422：RT5/6/700用の超低消費電力チャージャ＋ゲージPMIC
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
PCA9422は高集積のパワーマネジメントIC (PMIC) であり、低消費電力マイクロコントローラ・アプリケーションまたは類似の小型バッテリー使用アプリケーション向けに完全なパワーマネジメント・ソリューションを提供します。
このデバイスは、最大640 mAの電流で充電できるJEITA準拠のリニア・バッテリー・チャージャで構成されています。I²Cでプログラムできる設定値により、柔軟な構成が可能です。安全な動作のために、入力過電圧保護、過電流保護、過熱保護などのさまざまな保護機能も内蔵しています。また、PCA9422はFlexGaugeTMも導入しており、NXPのMCUと組み合わせると、追加のコストなしでバッテリー残量測定に対応できます。
製品詳細
特長
降圧DC-DCコンバータ x 3
- 非常に低い自己消費電流
- プログラム可能な出力電圧
- SW1：コア降圧コンバータ、0.4 V～1.975 V出力、6.25 mV/ステップ、最大300 mA
- SW2：システム降圧コンバータ、0.4 V～3.4 V出力、25 mV/ステップ、最大500 mA
- SW3：コア降圧コンバータ、0.4 V～1.975 V出力、6.25 mV/ステップ、最大300 mA
- さらに省電力を実現する低消費電力モード
昇降圧コンバータ x 1
- 極めて低い自己消費電流
- 降圧、昇圧、昇降圧モード間のシームレスな遷移
- 2.5 V～5.5 V入力、1.8 V～5.0 V出力、25 mV/ステップ、最大500 mA
LDO x 4
- プログラム可能な出力電圧レギュレーション
- LDO1：常時オンLDO、0.8 V～3.0 V出力、25 mV/ステップ、最大10 mA
- LDO2：システムLDO/ロードスイッチ、0.5 V～1.95 V出力、25 mV/ステップ、最大200 mA
- LDO3：システムLDO/ロードスイッチ、0.5 V～1.95 V出力、25 mV/ステップ、最大200 mA
- LDO4：LDO、0.8 V～3.3 V出力、25 mV/ステップ、最大200 mA
シングル・セルのリチウムイオン・バッテリー充電用リニア・バッテリー・チャージャ
- プログラム可能な定電流、定電圧レギュレーション、自動再充電電圧および終端電流しきい値
- 保護機能内蔵、JEITA準拠
- バッテリー接続の検出
関連製品
PCA9422：RT5/6/700用の超低消費電力チャージャ＋ゲージPMIC

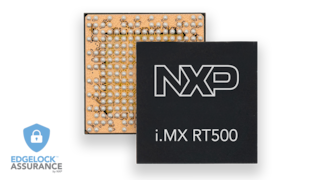

i.MX RT500 Arm® Cortex®-M33、DSP、GPUコア搭載クロスオーバーMCU

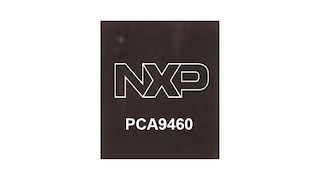

低消費電力アプリケーション向けPMIC
