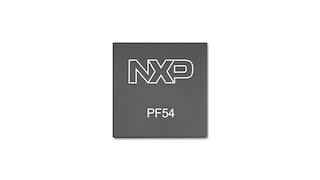

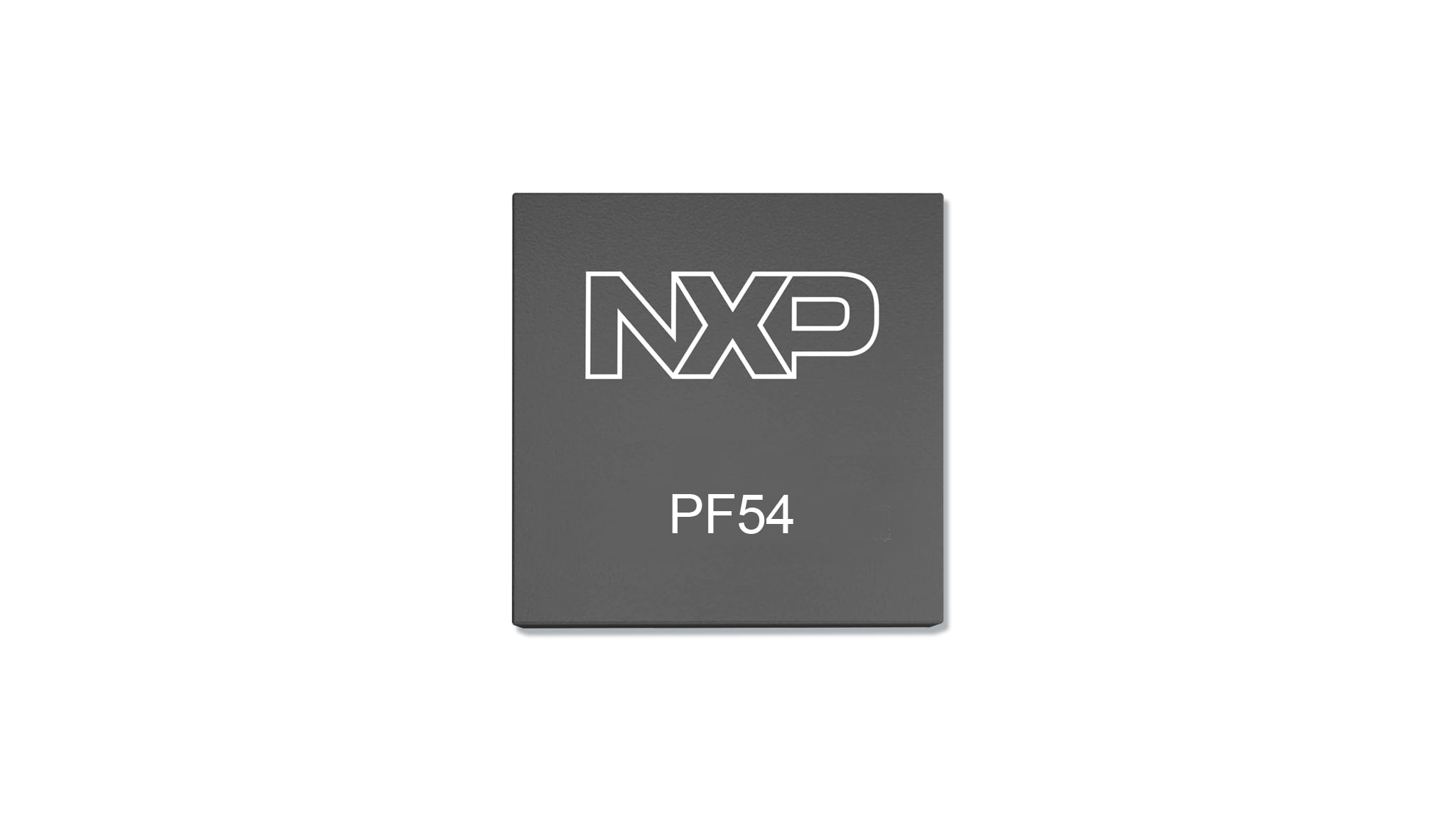

PFM、AVP、ADC電流/電圧モニタリング搭載30 A 2相セーフティ・コア電源レギュレータ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
PF5400は2つの15 A降圧コンバータを内蔵し、2相30 A出力用に設定可能なため、車載および産業用プロセッサに最適です。アダプティブ電圧ポジショニング、電磁環境適合性 (EMC) 用の拡散スペクトラム、起動用のマルチタイム・プログラマブル (MTP) メモリを備えています。起動後は、I²Cによる動的なチューニングが可能です。ISO 26262およびIEC 61508に準拠し、ASIL BおよびSIL 2セーフティ・レベルに対応しています。
製品詳細
特長
電源仕様
- 最大30 Aの2相DC-DCコンバータ
- プログラム可能なアダプティブ電圧ポジショニング (AVP)
- 差動リモート・センシング
- 高い出力精度 (+/-1%)
- パワーオフ時に2 uAの超低静止電流

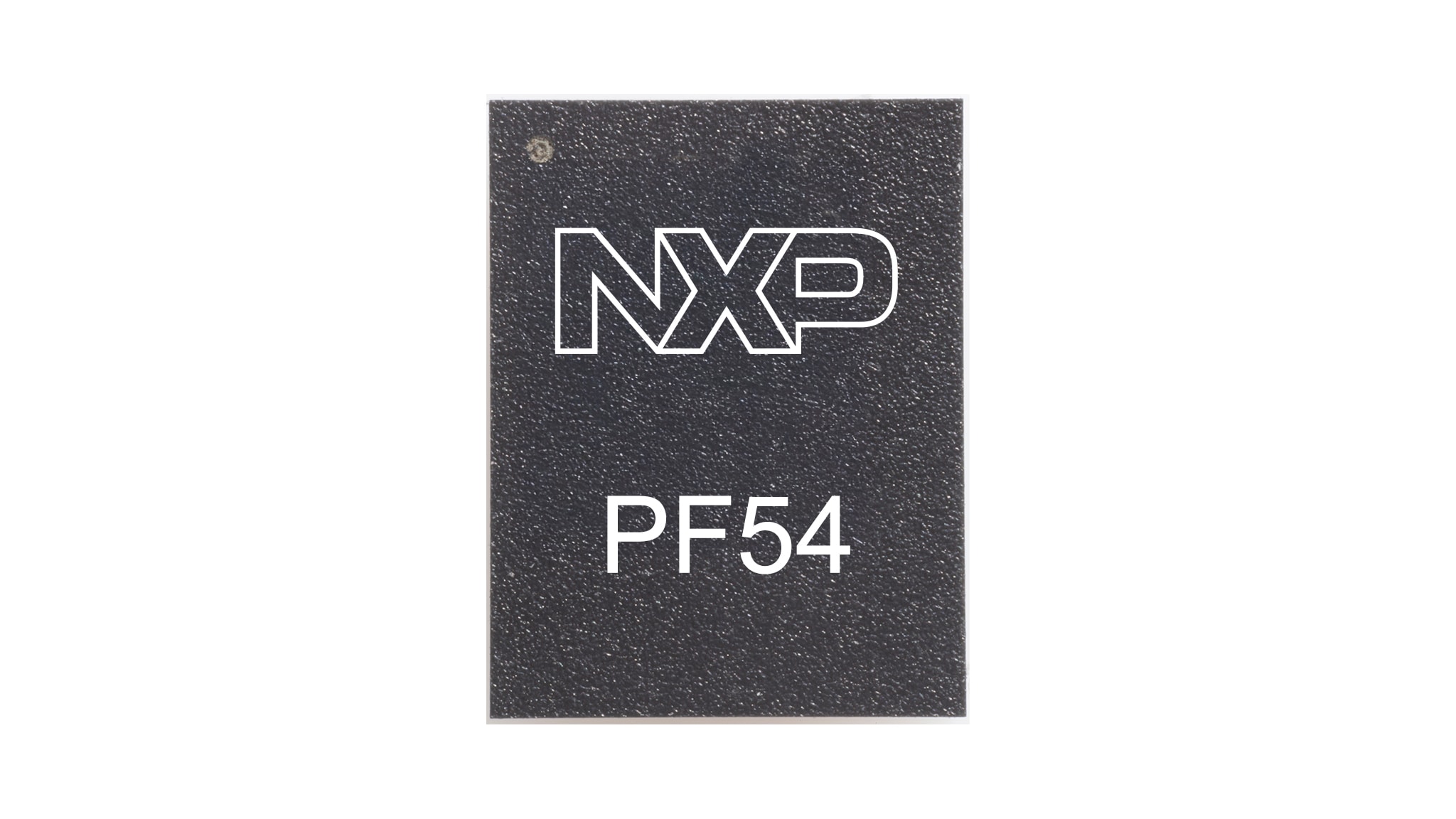

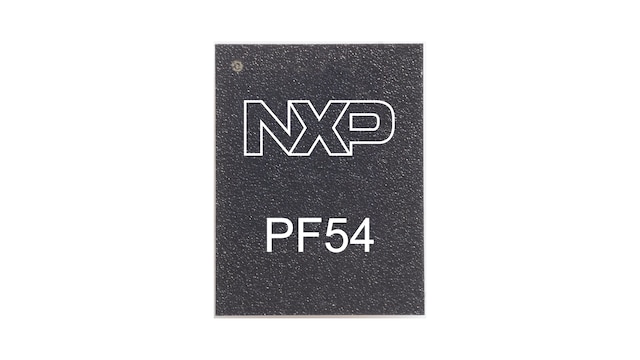

- 32ピン6.5 x 5.0フリップチップ・クワッドフラット・ノーリード (FC-QFN) パッケージ
システムの機能
- MTPメモリによる柔軟なデバイス構成
- 高速I²C (Inter-Integrated Circuit) インターフェース (3.4 MHz)
- PGOODモニタリング回路
- 周波数スペクトラム拡散
- スタンバイ制御入力
ASIL BおよびSIL 2に適合するセーフティ機能
- 車載用ASIL Bと産業用SIL 2に適合する独立回路
- フォルト応答をプログラム可能なADコンバータ (ADC) 電圧モニタリング
- 高度な温度モニタリングと保護
- プログラム可能な内部ウォッチドッグ・タイマ
- I²C巡回冗長検査 (CRC) および書き込み保護機構
- アナログ内蔵セルフテスト (ABIST) とロジック内蔵セルフテスト (LBIST)
プログラマビリティ
- MTPメモリによって電源、シーケンス、および特定の機能をプログラム可能
- 開発段階で評価ボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタム構成を生産用として提供可能。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- グラフィカル・ユーザー・インターフェース (GUI) ツールを使用してカスタム構成を作成可能
