MCX W71x：Matter、Thread、ZigBee、Bluetooth LE対応のセキュアな超低消費電力MCU

このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、または営業担当者にお問い合わせください。

画像にカーソルを合わせると拡大表示されます。

MCX W71xファミリは、96 MHzのArm® Cortex®-M33コアに加え、Matter、Thread、ZigBee、Bluetooth LEをサポートするマルチプロトコル無線サブシステムを搭載しています。独立した無線サブシステムは専用のコアとメモリを備え、メインCPUの負荷を軽減してプライマリ・アプリケーション用に確保できます。また、ファームウェア・アップデートによって将来のワイヤレス標準もサポート可能です。MCX W71xは、EdgeLock®セキュア・エンクレーブ、コア・プロファイルを統合した高度なセキュリティを備え、NXPのEdgeLock 2GOクラウド・サービスによる認証情報の共有にも対応します。

MCX W71xファミリは、シングルチップ・ソリューションとして、またはホストされたアーキテクチャでコプロセッサとして機能することにより、インダストリアル＆IoTデバイスをサポートします。NXPでは、MCX MCU、i.MX RTクロスオーバーMCU、i.MXアプリケーション・プロセッサの幅広いポートフォリオとともに、MCX W71xをネットワークまたは無線コプロセッサとしてシームレスに動作させるための包括的なソフトウェア・ソリューションを提供しています。

多くの産業用エッジ・ソリューションを提供してきたNXPの豊富な経験に基づくMCX Wシリーズは、-40°C～125°Cの幅広い動作温度範囲と、オプションのCANインターフェースを含む各種の産業用アプリケーション向けペリフェラルを備えるほか、長期的な産業用途をサポートするNXPの15年間の長期製品供給プログラムの対象ともなっています。

MCX Wシリーズは、MCUXpresso開発者エクスペリエンスによってサポートされ、組込みシステム開発の最適化、簡素化、迅速化に役立ちます。

データ・シート

リファレンス・マニュアル

製品詳細

ブロック図

図を選択する。:

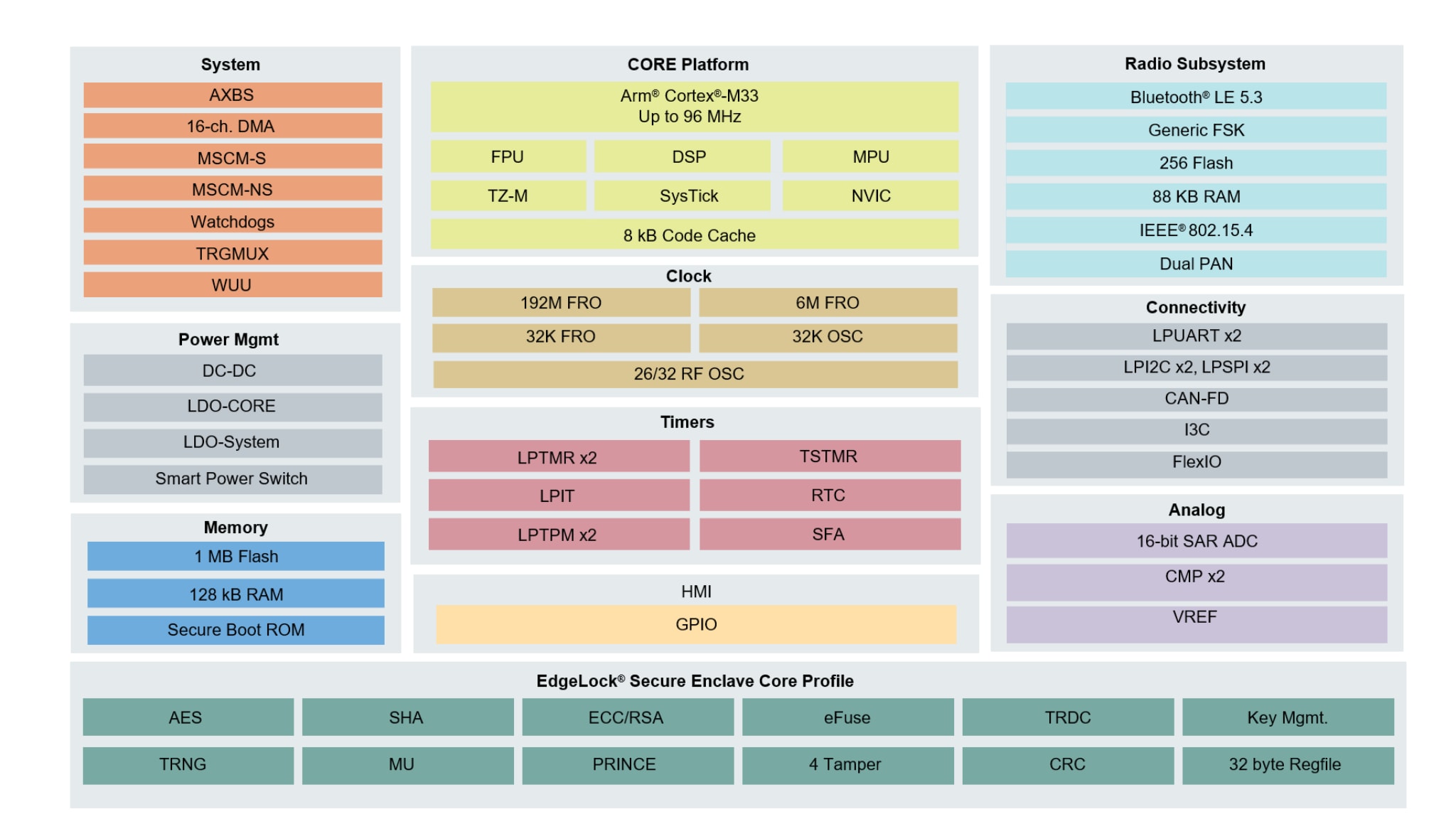

MCX W71x

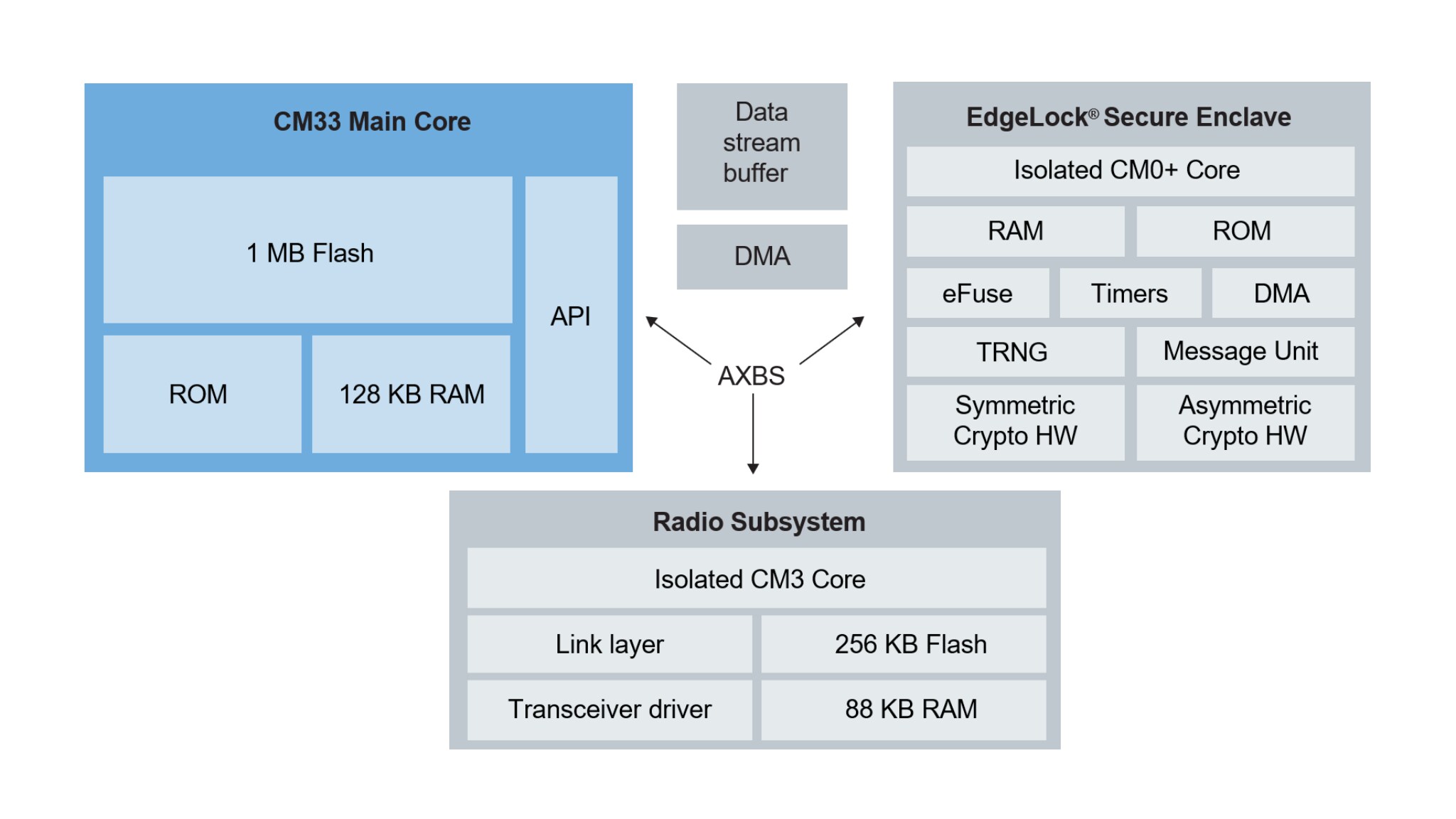

MCX W71xアーキテクチャ

MCX W71x

MCX W71xアーキテクチャ

図を取得する PDF

特長

コア・プラットフォーム

Arm Cortex-M33（最大96 MHz）
ネスト型ベクタ割込みコントローラ (NVIC)
ウェイクアップ割込みコントローラ (WIC)

メモリ

1 MBのプログラム・フラッシュ（ECC付き）
128 KBのSRAM（ECCおよびパリティ付き）

無線サブシステム

専用Arm Cortex-M3コア
セキュアな認証済みNXP 15.4およびBluetooth LEファームウェア用の専用256 KBフラッシュおよびコントローラ
88 KBの専用SRAM
IEEE 802.15.4-2015準拠の無線

101 dBm、250 kbit/sの受信感度
802.15.4ハードウェアでの拡張ACKタイミング・サポートの強化
デュアルPAN対応

2.4 GHzのBluetooth Low Energyバージョン5.3に対応したアップグレード可能な無線。セントラルとペリフェラルを任意に組み合わせた最大24の同時ハードウェア接続をサポート

106 dBm、125 kbit/sの長距離受信感度
102 dBm、500 kbit/sの長距離受信感度
97.5 dBm、1 Mbit/sの受信感度
95 dBm、2 Mbit/sのレシーバ感度

最大+10 dBmのプログラマブルな送信出力電力
データ・レート：125 kbit/s、500 kbit/s、1 Mbit/s、2 Mbit/s
変調タイプ：2レベルFSK、GFSK、MSK、GMSK
シングル・エンドの双方向RFポートを備えたオンチップ・バラン

ペリフェラル

アナログ

最大2 Mspsの16ビット・シングル・エンドSAR ADコンバータ (ADC)
8ビットDAコンバータ (DAC) を備えた2つの高速アナログ・コンパレータ (CMP)
1.0 V～2.1 Vのリファレンス電圧 (Vref)

タイマ

PWM機能を備えDMAに対応した2つの6チャネル32ビット・タイマ (TPM)
比較機能を備えた2つの32ビット低消費電力タイマ (LPTMR) またはパルス・カウンタ
DMAに対応した4チャネル32ビット低消費電力周期割込みタイマ (LPIT)
1つの56ビット・タイムスタンプ・タイマ
32ビット・アラームと独立型電源を備えた32ビットの秒単位リアルタイム・カウンタ (RTC)
信号周波数アナライザ (SFA) を使用して、クロック周期/周波数およびトリガ間の時間を測定

通信インターフェース

2つの低消費電力UART (LPUART) モジュール
2つの低消費電力SPIモジュールと1つのMIPI-I3Cモジュール
System Management Bus (SMBus) Specificationバージョン2に対応した2つの低消費電力I²C (LPI2C) モジュール
CANとCAN FDを備えたオプションのFlexCANにより、CAN Specification Version 2.0 Part Bの完全実装とFDに対応
UART、I²C、SPI、カメラIF、LCD RGB、PWM/波形生成のエミュレーションに対応した1つのプログラマブルFlexIOモジュール
29本の汎用I/O (48QFN)

システム・ペリフェラル

降圧およびバイパス動作モードに対応したDC/DCコンバータ
チャネルごとのアクセス許可を備えた非同期DMAコントローラ（セキュア/非セキュア）
パワーダウン・モード用のウェイクアップ・ユニット

セキュリティ

EdgeLockセキュア・エンクレーブ、コア・プロファイル

Edgelock 2GOクラウドベース証明書の導入と管理のサポート
セキュア・ブートとセキュア・デバッグ
対称鍵暗号化 - AES-128/192/256およびECB、CBC、CTR、GCM、CMAC、CCMモード
非対称鍵暗号化 - ECC NIST P-192/224/256/384/521、Curve25519
鍵交換アルゴリズム - ECDH(E)、SPAKE2+、JPAKE
セキュアな鍵の生成、保管、管理
フラッシュ・アクセス保護と、PRINCE XEXブロック暗号モードを使用したオプションの暗号化およびオンザフライ復号化

MCUXpresso開発者エクスペリエンス

MCUXpressoエコシステムのサポート

各種IDEを選択可能
ピン、クロック、ペリフェラル、セキュリティ、メモリの構成ツール
セキュリティのプログラミングおよびプロビジョニング・ツール
ソフトウェア開発キット (SDK)
MCUXpressoソフトウェア開発キット (SDK) とコネクティビティ・スタックおよびサンプル

パッケージ

48QFN、7 x 7 mm、汎用I/O x 29
40QFN、6 x 6 mm、汎用I/O x 22

動作特性

温度範囲（周囲）：-40°C～125°C
温度範囲（接合部）：-40°C～125°C
DC/DC電圧範囲：1.8 V～3.6 V
バイパス電圧範囲：1.8 V～3.6 V
産業グレードのAEC-Q100認定
