1. パッケージの内容
NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、より優れたパフォーマンスを実現します。
このページでは、PCAL9722HN-ARD評価ボードをセットアップして使用する手順について説明します。
1.1 キットの内容と同梱物一覧
キットには以下のものが含まれています。
- 組立て済み/テスト済みの評価ボード（静電気防止バッグ入り）
- クイック・スタート・ガイド
1.2 追加ハードウェア
このボードの作業をする際は、キットの内容物のほかに以下のハードウェアが必要になります。
- オシロスコープ
- 電流/電圧測定用マルチメータ
- GUI実行用PC
2. ハードウェアの入手
2.1 ボードの特長
- アジャイルI/O機能、割込み出力、リセット評価ボードを備えた超低電圧変換22ビットSPI I/OエキスパンダPCAL9722HN用の包括的な評価プラットフォーム
- 使いやすいGUIベースのソフトウェアでPCAL9722HNの機能を実証
- PCAL9722HNの汎用I/O評価用のオンボードLED、7セグメント・ディスプレイ、およびキー・スイッチ
- スコープ測定と信号アクセスを容易にする便利なテスト・ポイント
- ホストPCへのUSBインターフェース
- PCAL9722HN-ARD評価ボードへの給電には、USBポートまたは外部電源を使用できます
2.2 ボードの説明
PCAL9722HN評価ボードは、SPIインターフェース経由でほとんどのマイクロコントローラ・ファミリにリモートI/O拡張を提供する、22ビット汎用I/Oエキスパンダを備えています。このボードを他のSPIバス・デモ・ボードと並列に接続して、評価システムを構築できます。
このICは、業界標準のSPIバス・ポートを介してホストと通信します。評価ソフトウェアは、Microsoft Windows 7、8、10のPCプラットフォームで動作します。
2.3 ボードのコンポーネント
PCAL9722HN-ARD評価ボードは、SPIバスと電源供給用に、4個のコネクタ（PCAL9722HN-ARDボードのJ4/J5/J11/J12およびLPC55S69-EVKボードのP16/P17/P19/P18）を使用してLPC55S69-EVK MCUボードに接続されます。
LPC55S69-EVK MCUボードは、PCのUSBポートを介してPCAL9722HNのデモ用GUIと通信し、SPIを使用してPCAL9722HNと通信します。
3. ソフトウェアのインストール
3.1 ソフトウェアのインストール
この評価ボードで作業するには、ソフトウェアのインストールが必要です。

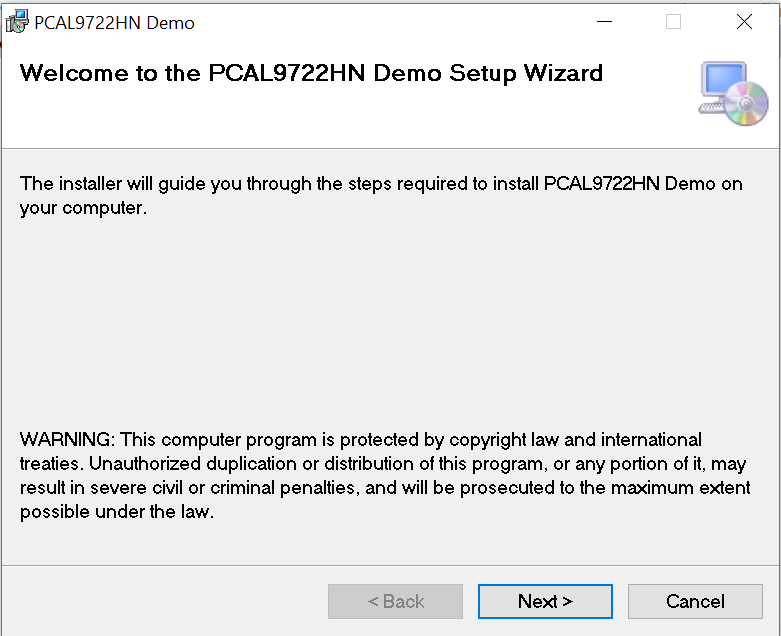

- 「setup.exe」をダブルクリックして、PCAL9722HN-ARDデモ用GUIをインストールします
- ［Next（次へ）］ボタンを3回クリックして、インストールを完了します
4. ハードウェアの構成
図3は、一般的なハードウェア構成を示しています。
LPC55S69-EVKのP10（USB micro-Bコネクタ）を電源とGUI通信ポートに使用します。
4.1 ハードウェアの説明

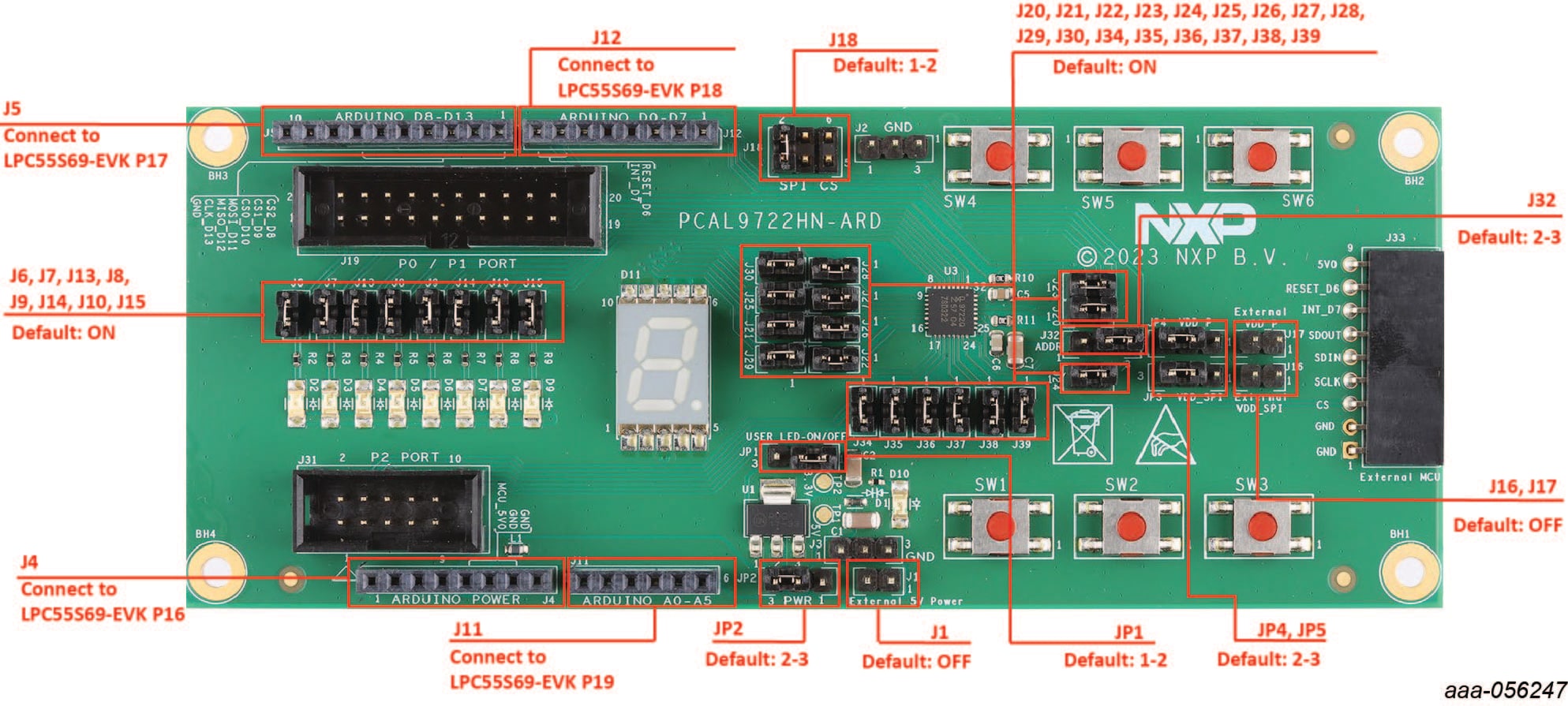

J4/J5/J11/J12は、PCAL9722HN-ARDへの電源供給およびSPIバス・インターフェース用にLPC55S69-EVK MCUボードに接続されていますJP1はユーザーLEDのオン/オフを選択しますJP2は内部または外部+5 V電源を選択しますJP3は内部または外部VDD_SPI電源を選択しますJP4は内部または外部VDD_P電源を選択します
| デバイス | 説明 | 場所 |
|---|---|---|
| PCAL9722HN | I3C/SPIバスに対応した0.5°C精度のデジタル温度センサ | U3 |
| 7セグメント・ディスプレイ | 数字の表示 | D11 |
| NCP117ST33T3G | 5 V～3.3 V LDO | U1 |
| 赤色LED | 電源オンLED | D10 |
| ジャンパ | デフォルト設定 | 説明 |
|---|---|---|
J4、J5、J11、J12 |
- | Arduinoコネクタ |
J1 |
- | 外部5 V電源ピン |
J2、J3 |
- | グランド・テスト・ピン |
J6、J7、J13、J8、J9、J14、J10、J15 |
オン | ユーザーLED電流測定ピン |
J16 |
- | 外部VDD_SPI電源ピン |
J17 |
- | 外部VDD_P電源ピン |
J18 |
1-2 | SPI CS 0-2選択ピン |
J19 |
- | ポート0および1テスト・ピン |
J20 |
1-2 | SCKテスト・ピン |
J23 |
1-2 | SDINテスト・ピン |
J24 |
1-2 | SDOUTテスト・ピン |
J21、J22、J25、J26、J27、J28、J29、J30 |
1-2 | 7セグメント・ディスプレイ・テスト・ピン |
J31 |
- | ポート2テスト・ピン |
J32 |
2-3 | ADDR選択ピン |
J33 |
- | 外部MCUコネクタ |
J34、J35、J36、J37、J38、J39 |
1-2 | キー・スイッチ・テスト・ピン |
JP1 |
1-2 | ユーザーLEDオン/オフ選択ピン |
JP2 |
2-3 | 内部または外部+5 V電源選択ピン |
JP3 |
2-3 | 内部または外部VDD_SPI電源選択ピン |
JP4 |
2-3 | 内部または外部VDD_P電源選択ピン |
