Name: S32K148Q176車載向け汎用評価ボード
Price: 199.00 USD
Availability: InStock

画像をクリックすると拡大します。

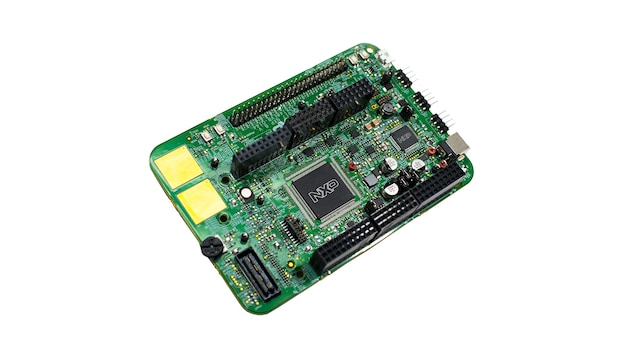

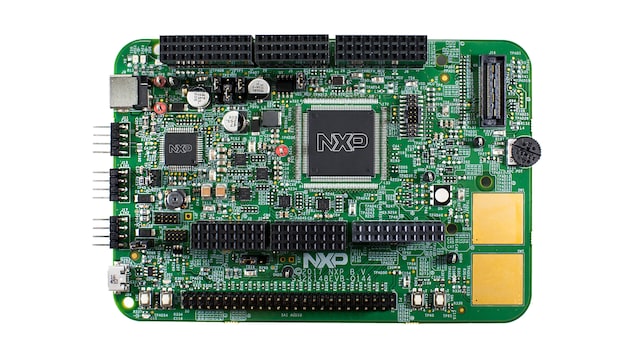

S32K148-Q176は、産業分野および自動車分野の汎用アプリケーションに対応する低コストの評価/開発ボードです。

32ビットArm^® Cortex^®-M4F S32K14 MCUをベースとしたS32K148-Q176は、Arduino^® UNOピン配列互換の標準ベースのフォーム・ファクタを備え、アプリケーションの迅速なプロトタイプ作成やデモのための幅広い拡張ボード・オプションを提供します。

デザイン・ファイル

ソフトウェア

製品詳細

ブロック図

S32K148-Q176の特長

図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

S32K1: S32K1 車載向け汎用マイクロコントローラ

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

UJA113xHW: Buck/Boost High-Speed CAN/Dual LIN System Basis Chip Family
UJA113xA: 昇降圧高速CAN/LINシステムベーシス・チップ

特長

互換性

Arduino UNOピン配置と互換性があり、拡張「シールド」をサポート

アダプタ

OpenSDA：業界標準の複数のデバッグ・インターフェースをサポートするシリアルおよびデバッグ・アダプタ

サイズと価格

小型フォーム・ファクタ
低コスト

互換性

プロトタイピング時のMCU I/Oヘッダ・ピンへのアクセスが容易
Arduino UNOピン配置と互換性があり、拡張「シールド」をサポート

メモリ

内蔵8 MB QSPI NOR MX25L6433Fフラッシュ・メモリ
オンボード外部フラッシュ・メモリMX25L6433F

インターフェース

CAN、LIN、UART/SCIに対応するオンボード・コネクティビティ
さまざまなイーサネット・ドータ・カードに対応したイーサネット・コネクタ

電力

柔軟な電源オプション：マイクロUSBまたは外部12 V電源
3.3 Vまたは5 Vの電圧供給オプション

コンポーネント

タッチパッド x 2
高精度な電圧/アナログ計測用のポテンショメータ x 1
RGB LED x 1
押しボタン x 2

購入オプション

クリックして展開

S32K148EVB-Q176
アクティブ

S32K148 Evaluation Board for General Purpose.

キットの内容

S32K148EVB-Q176評価ボード

$199.00 USD

在庫あり :2

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

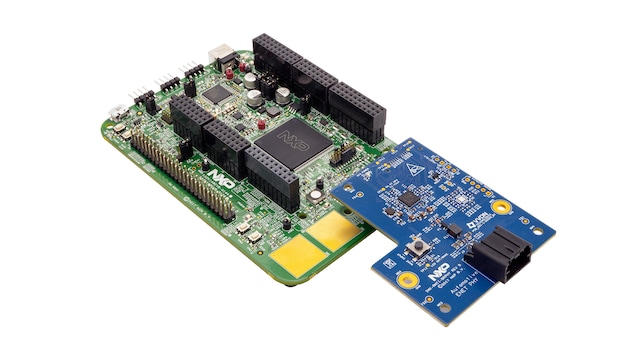

S32K148EVB-KIT
アクティブ

S32K148EVB-Q176 with ADTJA1101-RMII Ethernet Adapter.

キットの内容

S32K148評価ボード
TJA1101車載イーサネット・アダプタ

$279.00 USD

入荷待ち

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文
