MRF13750H|750 W CW over 700-1300 MHz, 50 V

画像にカーソルを合わせると拡大表示されます。

These 750 W CW transistors, MRF13750H and MRF13750HS, are designed for industrial, scientific and medical (ISM) applications in the 700 to 1300 MHz frequency range. The transistors are capable of CW or pulse power in narrowband operation.

データシート

アプリケーション・ノート

製品詳細

ブロック図

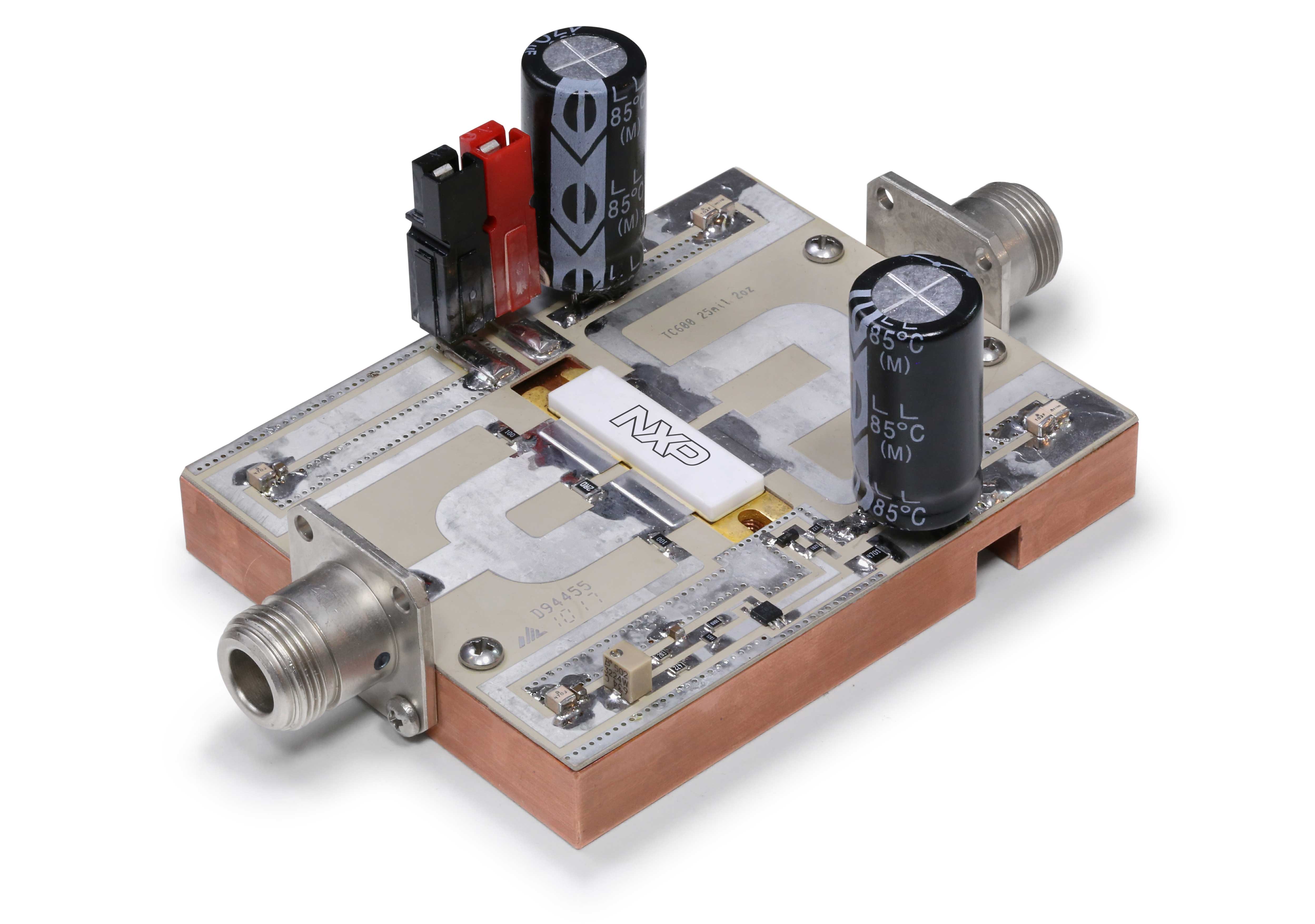

MRF13750H 915 MHz Reference Circuit

図を取得する PDF

Features

Internally input pre-matched for ease of use
Device can be used single-ended or in a push-pull configuration
Characterized for 30 to 50 V
Suitable for linear applications with appropriate biasing
Integrated ESD protection
Recommended driver: MRFE6VS25GN (25 W)
RoHS compliant

915 MHz industrial heating/welding systems
1300 MHz particle accelerators

RF Performance Table

Typical Performance

V_DD = 50 Vdc

Frequency (MHz)	Signal Type	P_out (W)	G_ps (dB)	η_D (%)
915⁽¹⁾	CW	750	19.3	67.1
915⁽²⁾	Pulse (100 µsec, 10% Duty Cycle)	850	20.5	69.2
1300⁽³⁾	CW	700	17.2	56.0

Load Mismatch/Ruggedness

Frequency (MHz)	Signal Type	VSWR	P_in (W)	Test Voltage	Result
915⁽²⁾	Pulse (100 µsec, 10% Duty Cycle)	> 10:1 at all Phase Angles	15.9 Peak (3 dB Overdrive)	50	No Device Degradation

1. Measured in 915 MHz narrowband reference circuit.
2. Measured in 915 MHz narrowband production test fixture.
3. Measured in 1300 MHz narrowband reference circuit.

ドキュメンテーション

クイック・リファレンスドキュメンテーションの種類.

1-5 の 6 ドキュメント

^{データ・シート}
MRF13750H 750 W CW, 700-1300 MHz, 50 V Data Sheet

PDF改訂 1Jan 19, 2018512.1 KBMRF13750HEnglish
^{アプリケーション・ノート}
AN1955 - Thermal Measurement Methodology of RF Power Amplifiers - Application Notes

PDF改訂 1Apr 29, 2014112.4 KBAN1955English
^{アプリケーション・ノート}
AN1908 - Solder Reflow Attach Method for High Power RF Devices in Air Cavity Packages

PDF改訂 1Feb 24, 2011664.6 KBAN1908English
^{エンジニアリング・ブリテン}
Using Data Sheet Impedances for RF LDMOS Devices

PDF改訂 0Jan 19, 2004171.0 KBEB212English
^{パッケージ情報}

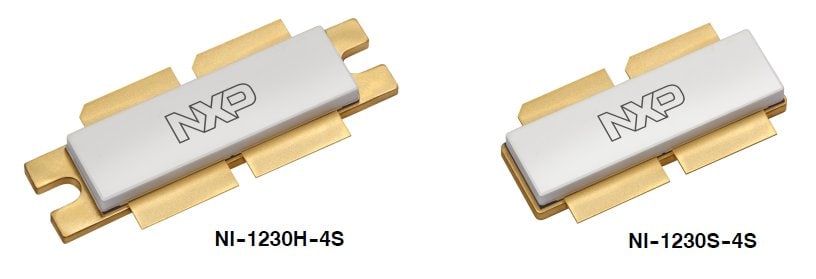

98ASB16977C, NI-1230H-4S, 41.15x10.16x4.19, Pitch 13.72, 5 Pins

PDF改訂 HOct 25, 2019159.0 KBSOT1787-1English
^{パッケージ情報}
98ARB18247C, NI-1230S-4S, 32.26x10.16x4.19, Pitch 13.72, 5 Pins

PDF改訂 HFeb 23, 201644.6 KBSOT1829-1English
