300 W CW over 1.8-250 MHz, 50 V Wideband RF Power LDMOS Transistor

  • 新規採用非推奨
  • \n Contact support,\n your local sales representative or an\n \n NXP Authorized Distributor\n \n for product availability.\n

画像にカーソルを合わせると拡大表示されます。

製品詳細

セクションを選択:

Features

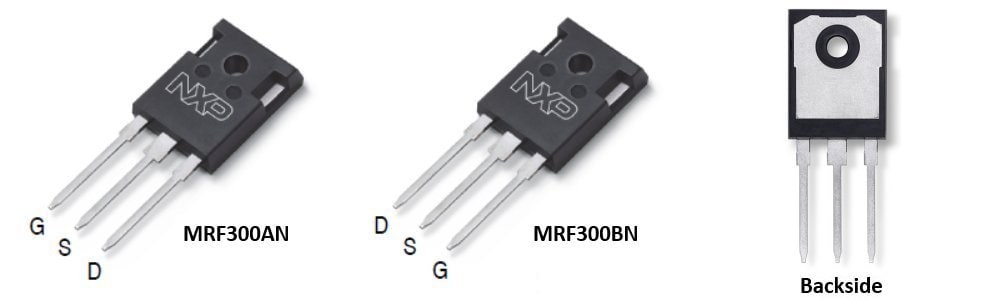

  • Mirror pinout versions (A and B) to simplify use in a push-pull, two-up configuration
  • Characterized from 30 to 50 V
  • Suitable for linear application
  • Integrated ESD protection with greater negative gate-source voltage range for improved Class C operation
  • RoHS compliant
  • Industrial, Scientific, Medical (ISM)
    • Laser generation
    • Plasma etching
    • Particle accelerators
    • MRI and other medical applications
    • Industrial heating, welding and drying systems
  • Radio and VHF TV broadcast
  • HF and VHF communications
  • Switch mode power supplies

RF Performance Tables

Typical Performance

VDD = 50 Vdc
Frequency
(MHz)
Signal Type Pout
(W)
Gps
(dB)
ηD
(%)
13.56CW320 CW28.179.7
27330 CW27.480.0
40.68330 CW28.279.0
50320 CW27.373.0
81.36325 CW25.177.5
144320 CW23.073.0
230Pulse
(100 µsec, 20% Duty Cycle)
330 Peak20.475.5

Load Mismatch/Ruggedness

Frequency
(MHz)
Signal Type VSWR Pin
(W)
Test
Voltage
Result
40.68Pulse
(100 µsec, 20% Duty Cycle)
> 65:1 at all Phase Angles2 Peak
(3 dB Overdrive)
50No Device Degradation
230Pulse
(100 µsec, 20% Duty Cycle)
> 65:1 at all Phase Angles6 Peak
(3 dB Overdrive)
50No Device Degradation
