MRFX1K80H|1800 W CW, 1.8-400 MHz, 65 V

画像にカーソルを合わせると拡大表示されます。

The MRFX1K80H is the first device based on NXP's new 65 V LDMOS technology that focuses on ease of use. This high ruggedness transistor is designed for use in high VSWR industrial, scientific and medical applications, as well as radio and VHF TV broadcast, sub-GHz aerospace and mobile radio applications. Its unmatched input and output design allows for wide frequency range use from 1.8 to 400 MHz.

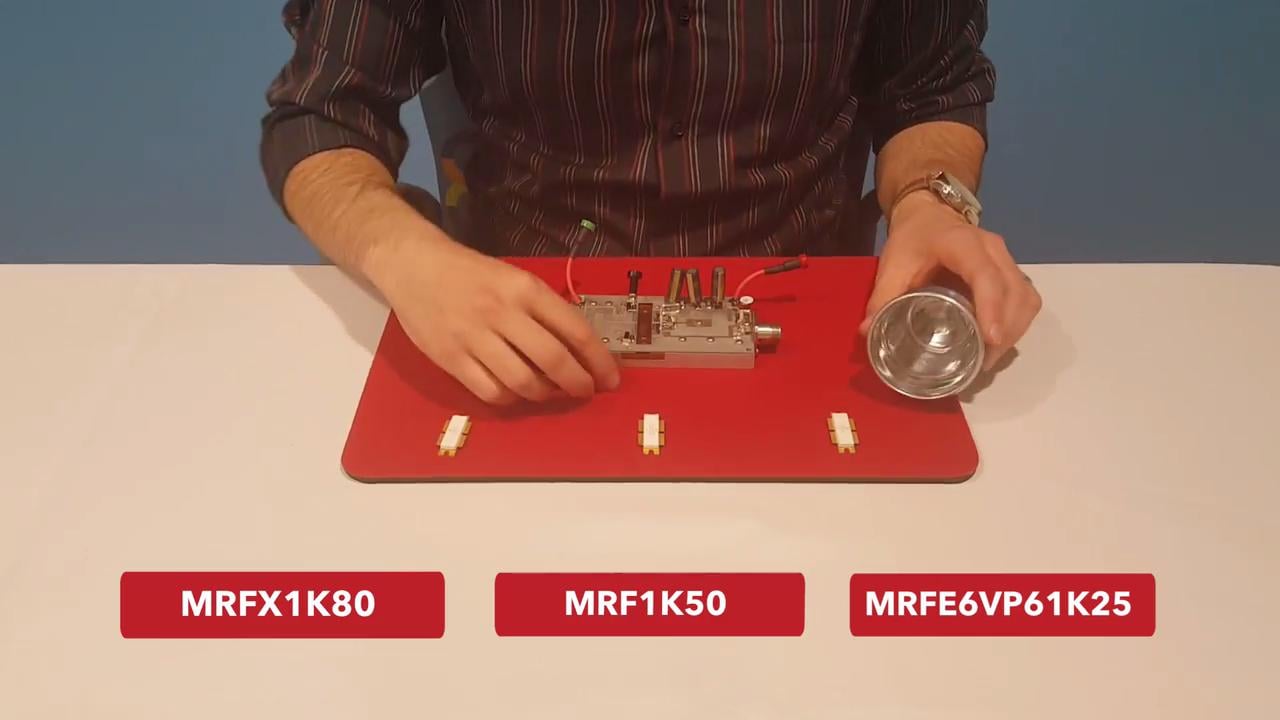

The MRFX1K80H is pin-compatible (same PCB) with its plastic version MRFX1K80N, with MRFE6VP61K25H and MRFE6VP61K25N (1250 W @ 50 V), and with MRF1K50H and MRF1K50N (1500 W @ 50 V).

For additional information contact NXP Semiconductor.

データシート

アプリケーション・ノート

製品詳細

RF Performance Tables

Typical Performance

Frequency (MHz)	Signal Type	V_DD (V)	P_out (W)	G_ps (dB)	η_D (%)
27⁽¹⁾	CW	65	1800 CW	27.8	75.6
64	Pulse (100 µsec, 10% Duty Cycle)	65	1800 Peak	27.1	69.5
81.36	CW	63	1700 CW	24.5	76.3
87.5-108^(2,3)	CW	60	1600 CW	23.6	82.5
123/128	Pulse (100 µsec, 10% Duty Cycle)	65	1800 Peak	25.9	69.0
144	CW	65	1800 CW	23.5	78.0
230⁽⁴⁾	Pulse (100 µsec, 20% Duty Cycle)	65	1800 Peak	25.1	75.1
325	Pulse (12 µsec, 10% Duty Cycle)	63	1700 Peak	22.8	64.9

Load Mismatch/Ruggedness

Frequency (MHz)	Signal Type	VSWR	P_in (W)	Test Voltage	Result
230⁽⁴⁾	Pulse (100 µsec, 20% Duty Cycle)	> 65:1 at all Phase Angles	14 W Peak (3 dB Overdrive)	65	No Device Degradation

1. Data from 27 MHz narrowband reference circuit.
2. Data from 87.5-108 MHz broadband reference circuit.
3. The values shown are the center band performance numbers across the indicated frequency range.
4. Data from 230 MHz narrowband production test fixture.

ドキュメンテーション

クイック・リファレンスドキュメンテーションの種類.

1-5 の 6 ドキュメント

^{データ・シート}
MRFX1K80H 1800 W CW, 1.8-400 MHz, 65 V Data Sheet

PDF改訂 1Sep 26, 20181.2 MBMRFX1K80HEnglish
^{アプリケーション・ノート}
AN12070 - Using a Linear Transistor Model for RF Amplifier Design

PDF改訂 0Mar 13, 2018303.6 KBAN12070English
^{アプリケーション・ノート}
AN1955 - Thermal Measurement Methodology of RF Power Amplifiers - Application Notes

PDF改訂 1Apr 29, 2014112.4 KBAN1955English
^{アプリケーション・ノート}
AN1908 - Solder Reflow Attach Method for High Power RF Devices in Air Cavity Packages

PDF改訂 1Feb 24, 2011664.6 KBAN1908English
^{エンジニアリング・ブリテン}
Using Data Sheet Impedances for RF LDMOS Devices

PDF改訂 0Jan 19, 2004171.0 KBEB212English
^{パッケージ情報}
98ASB16977C, NI-1230H-4S, 41.15x10.16x4.19, Pitch 13.72, 5 Pins

PDF改訂 HOct 25, 2019159.0 KBSOT1787-1English

全て表示

設計・リソース

設計・ファイル

1-5 の 19 設計・ファイル

^{シミュレーションとモデル}
RF High Power Model ADS Model Kit goto: Click the Download button to select.

HTML改訂 1Sep 20, 2016 00:00:00785 BRF_HIGH_POWER_MODEL_ADS_KIT

ダウンロード
^{シミュレーションとモデル}
MRFX1K80H RF High-Power Model ADS Product Model Design Kit

ZIP改訂 1Jun 17, 2019 00:00:00116.2 KBMRFX1K80H_MDL_ADS
サインインが必要です

ダウンロード
^{シミュレーションとモデル}
MRFX1K80H S-Parameters

S2P改訂 1Aug 29, 2017 00:00:0012.0 KBMRFX1K80H-SP
サインインが必要です

ダウンロード
^{シミュレーションとモデル}
RF High Power Model AWR Model Kit goto: Click the Download button to select.

HTML改訂 1Sep 20, 2016 00:00:00802 BRF_HIGH_POWER_MODEL_AWR_KIT

ダウンロード
^{シミュレーションとモデル}
MRFX1K80H RF High-Power Model AWR Product Model Design Kit

ZIP改訂 0Sep 20, 2016 00:00:00389.6 KBMRFX1K80H_MDL_AWR
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 27 MHz Narrowband Baseplate Drawing

ZIP改訂 0Aug 29, 2017 00:00:00384.2 KBMRFX1K80H-27NB-BASEPLATE
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 230 MHz Test Fixture Design Files

ZIP改訂 0Sep 28, 2019 00:00:003.0 MBMRFX1K80H-230-MHz-Test-Fixture
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80N 87.5-108 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:002.3 MBMRFX1K80H-87.5-108-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 87.5-108 MHz Baseplate Drawing

ZIP改訂 0Aug 29, 2017 00:00:0039.5 KBMRFX1K80H-87.5-108-BASEPLATE
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 27 MHz Reference Circuit Design files

ZIP改訂 0Sep 20, 2019 00:00:003.3 MBMRFX1K80H-27-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 174-230 MHz Doherty Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:001.5 MBMRFX1K80H-174-230-MHz-Doherty-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 87.5-108 MHz PCB DXF file

ZIP改訂 0Aug 29, 2017 00:00:00485.7 KBMRFX1K80H-87.5-108-PCB
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 175 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:00922.8 KBMRFX1K80H-175-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 81.36 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:001.6 MBMRFX1K80H-81.36-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 27 MHz Narrowband PCB DXF file

ZIP改訂 0Aug 29, 2017 00:00:0031.6 KBMRFX1K80H-27NB-PCB
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 128 MHz 2-Up Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:007.8 MBMRFX1K80H-128-MHz-2-up-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 64 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:005.0 MBMRFX1K80H-64-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRFX1K80H 230 MHz Narrowband PCB DXF file

ZIP改訂 0Apr 5, 2017 00:00:001.6 MBMRFX1K80H-230NB-PCB
サインインが必要です

ダウンロード
^電卓
MRFX1K80H RF Power Electromigration MTTF Calculation Program

XLSX改訂 0Aug 29, 2017 00:00:0084.6 KBMRFX1K80H_MTTF_CALC
サインインが必要です

ダウンロード

全て表示
