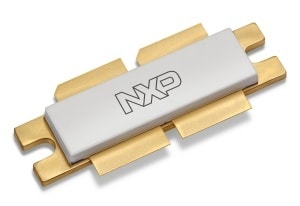

MRF1K50H|1500 W CW, 1.8-500 MHz, 50 V

画像にカーソルを合わせると拡大表示されます。

This high ruggedness device, MRF1K50H, is designed for use in high VSWR industrial, scientific and medical applications, as well as radio and VHF TV broadcast, sub-GHz aerospace and mobile radio applications. Its unmatched input and output design allows for wide frequency range use from 1.8 to 500 MHz.

データシート

アプリケーション・ノート

製品詳細

Features

High Drain-source Avalanche Energy Absorption Capability
Unmatched Input and Output
Device Can Be Used Single-Ended or in a Push-Pull Configuration
Characterized from 30 to 50 V
High Rugggedness. Handles 65:1 VSWR.
RoHS Compliant
Recommended Driver: MRFE6VS25N (25 W)
Lower Thermal Resistance Part Available: MRF1K50N

Industrial, Scientific, Medical (ISM)
- Laser generation
- Plasma etching
- Particle accelerators
- MRI, diathermy, skin laser and ablation
- Industrial heating, welding and drying systems
Broadcast
- Radio broadcast
- VHF TV broadcast
Aerospace
- VHF omnidirectional range (VOR)
- HF and VHF communications
- Weather radar
Mobile Radio
- VHF and UHF base stations

RF Performance Table

Typical Performance

V_DD = 50 Vdc

Frequency (MHz)	Signal Type	Pout (W)	G_ps (dB)	η_D (%)
27	CW	1550 CW	25.9	78.3
81.36⁽¹⁾	CW	1400 CW	23.0	75.0
87.5-108^(2,3)	CW	1475 CW	23.3	83.4
230⁽⁴⁾	Pulse (100 µsec, 20% Duty Cycle)	1500 Peak	23.7	74.0

1. Data from 81.36 MHz narrowband reference circuit.
2. Data from 87.5-108 MHz broadband reference circuit.
3. The values shown are the center band performance numbers across the indicated frequency range.
4. Data from 230 MHz narrowband production test fixture.

ドキュメンテーション

クイック・リファレンスドキュメンテーションの種類.

1-5 の 6 ドキュメント

^{データ・シート}
MRF1K50H 1500 W CW, 1.8-500 MHz, 50 V Data Sheet

PDF改訂 1.1Mar 10, 20171.1 MBMRF1K50HEnglish
^{アプリケーション・ノート}
AN1955 - Thermal Measurement Methodology of RF Power Amplifiers - Application Notes

PDF改訂 1Apr 29, 2014112.4 KBAN1955English
^{アプリケーション・ノート}
AN1908 - Solder Reflow Attach Method for High Power RF Devices in Air Cavity Packages

PDF改訂 1Feb 24, 2011664.6 KBAN1908English
^{アプリケーション・ノート}
AN1907 Solder Reflow Attach Method for High Power RF Devices in Over-Molded Plastic Packages

PDF改訂 3May 13, 2009910.7 KBAN1907English
^{パッケージ情報}
98ASB16977C, NI-1230H-4S, 41.15x10.16x4.19, Pitch 13.72, 5 Pins

PDF改訂 HOct 25, 2019159.0 KBSOT1787-1English
^{ホワイト・ペーパ}
RF Energy in Medicine: Innovative Solutions Using Solid-State RF Power

PDF改訂 1Oct 19, 2017414.0 KBrf-energy-in-medicine-white-paperEnglish

全て表示

設計・リソース

設計・ファイル

1-5 の 16 設計・ファイル

^{シミュレーションとモデル}
RF High Power Model ADS Model Kit goto: Click the Download button to select.

HTML改訂 1Sep 20, 2016 00:00:00785 BRF_HIGH_POWER_MODEL_ADS_KIT

ダウンロード
^{シミュレーションとモデル}
MRF1K50H RF High-Power Model AWR Product Model Design Kit

ZIP改訂 0Sep 20, 2016 00:00:00336.3 KBMRF1K50H_MDL_AWR
サインインが必要です

ダウンロード
^{シミュレーションとモデル}
MRF1K50H RF High-Power Model ADS Product Model Design Kit

ZIP改訂 1Jun 17, 2019 00:00:0091.8 KBMRF1K50H_MDL_ADS
サインインが必要です

ダウンロード
^{シミュレーションとモデル}
RF High Power Model AWR Model Kit goto: Click the Download button to select.

HTML改訂 1Sep 20, 2016 00:00:00802 BRF_HIGH_POWER_MODEL_AWR_KIT

ダウンロード
^{シミュレーションとモデル}
MRF1K50H S-Parameters

S2P改訂 0Jun 24, 2016 00:00:0012.1 KBMRF1K50H_SP
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 87.5-108 MHz Baseplate Drawing

ZIP改訂 0Jun 24, 2016 00:00:00391.1 KBMRFIK50H-87.5-108-BASEPLATE
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 81.36 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:003.2 MBMRF1K50H-81.36-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 81.36 MHz Baseplate Drawing

ZIP改訂 0Jun 24, 2016 00:00:0097.5 KBMRF1K50H-81.36-BASEPLATE
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 27 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:001.5 MBMRF1K50H-27-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 13.56 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:004.8 MBMRF1K50H-13.56-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 81.36 MHz Narrowband PCB DXF file

ZIP改訂 0Jun 24, 2016 00:00:00569.7 KBMRF1K50H_81.36_PCB
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 87.5-108 MHz Broadband PCB DXF file

ZIP改訂 0Jun 24, 2016 00:00:00569.7 KBMRF1K50H_87.5_108_PCB
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 230 MHz Narrowband PCB DXF file

ZIP改訂 1Jun 24, 2016 00:00:00414.6 KBMRF1K50H_230NB_PCB
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 230 MHz Test Fixture Design Files

ZIP改訂 0Sep 20, 2019 00:00:001.6 MBMRF1K50H-230-MHz-Test-Fixture
サインインが必要です

ダウンロード
^{プリント基板と回路図}
MRF1K50H 87.5-108 MHz Reference Circuit Design Files

ZIP改訂 0Sep 20, 2019 00:00:003.0 MBMRF1K50H-87.5-108-MHz-Reference-Circuit
サインインが必要です

ダウンロード
^電卓
MRF1K50H RF Power Electromigration MTTF Calculation Program

XLSX改訂 0Jun 24, 2016 00:00:0033.2 KBMRF1K50H_MTTF_CALC
サインインが必要です

ダウンロード

全て表示

1500 W CW over 1.8-500 MHz, 50 V Wideband RF Power LDMOS Transistor
