eUSB2-USB2リドライバ
CLOUD-PROD-PSP1
PTN3222デバイス・ファミリは、1ポートeUSB2-USB2リドライバのセットであり、高度なプロセス・ノードSoCを従来のレガシーUSB2インターフェースに接続できるようにします。このファミリは、市販の各種SoCに適合するようにさまざまな機能を備えた幅広いデバイスを提供しています。ファミリのオプション機能の詳細については、以下の概要表を参照してください。
製品詳細
特長
パッケージ・オプション
- WLCSP：1.55 mm x 1.18 mm x 0.455 mmのボディ、0.35 mmピッチ
- QFN12：1.75 mm x 2.2 mm、0.4 mmピッチ
幅広い設定が可能
- eUSB2
- HS RX制御
- スケルチ検出しきい値：50 mV～95 mV
- イコライゼーション・ゲイン：0 dB～4 dB
- HS TX制御
- 出力信号振幅：180 mV～240 mV
- ディエンファシス・レベル：0 dB～3 dB
- HS RX制御
- USB2
- HS RX制御1
- スケルチ検出しきい値：65 mV～115 mV
- イコライゼーション・ゲイン：0 dB～4 dB
- HS TX制御1
- ディエンファシス・レベル：0～0.8*UI
- ディエンファシス・レベル：0 dB～110 dB
- HS TX制御2
- 立上り/立下り時間：4 ns～20 ns
- USB2 HS TX立上り/立下り時間300 ps～900 ps
- HS RX制御1
堅牢な機能
- USB2データ・ピン：耐圧5.5 V (DC)、24時間
- USB2データ・ピン：グランド短絡への耐性、24時間
- USB2データ・ピン：USBデバイスの故障によるDP/DNピンの衝突への耐性
- GPIOと高速データ・ピンの逆電流防止
- ESD HBM 2 kV CDM 500 V
比較表
| デバイス | パッケージ | ステータス | I/O VDD (*1) | コメント |
|---|---|---|---|---|

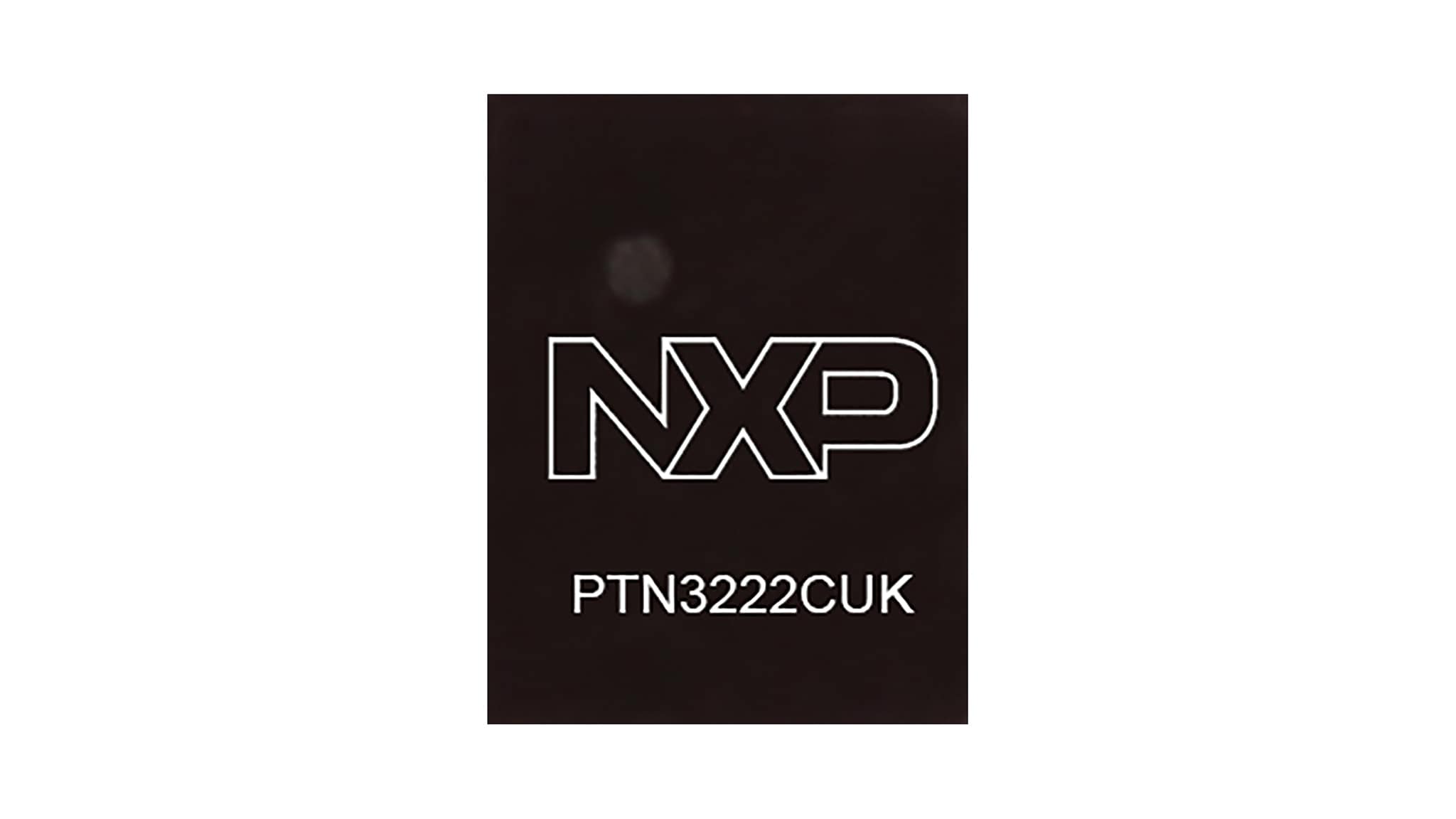

| PTN3222CUK | WLCSP12 | 量産 | 1.8 V | 一般市場 |
| PTN3222DUK | WLCSP12 | 量産 | 1.8 V | Qualcommプラットフォーム向けに推奨 (*2) |
| PTN3222EUK | WLCSP12 | 量産 | 1.2 V | 一般市場 |

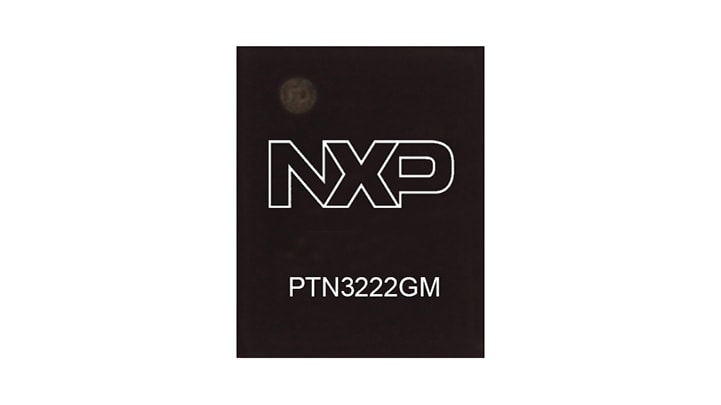

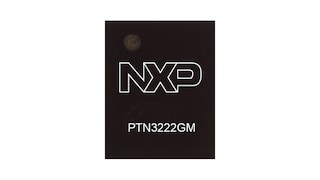

| PTN3222GM | QFN12 | 量産 | 1.8 V | 一般市場 |
| PTN3222DHN | QFN12 (*3) | 開発中 (*4) | 1.8 V | 車載バージョン |
