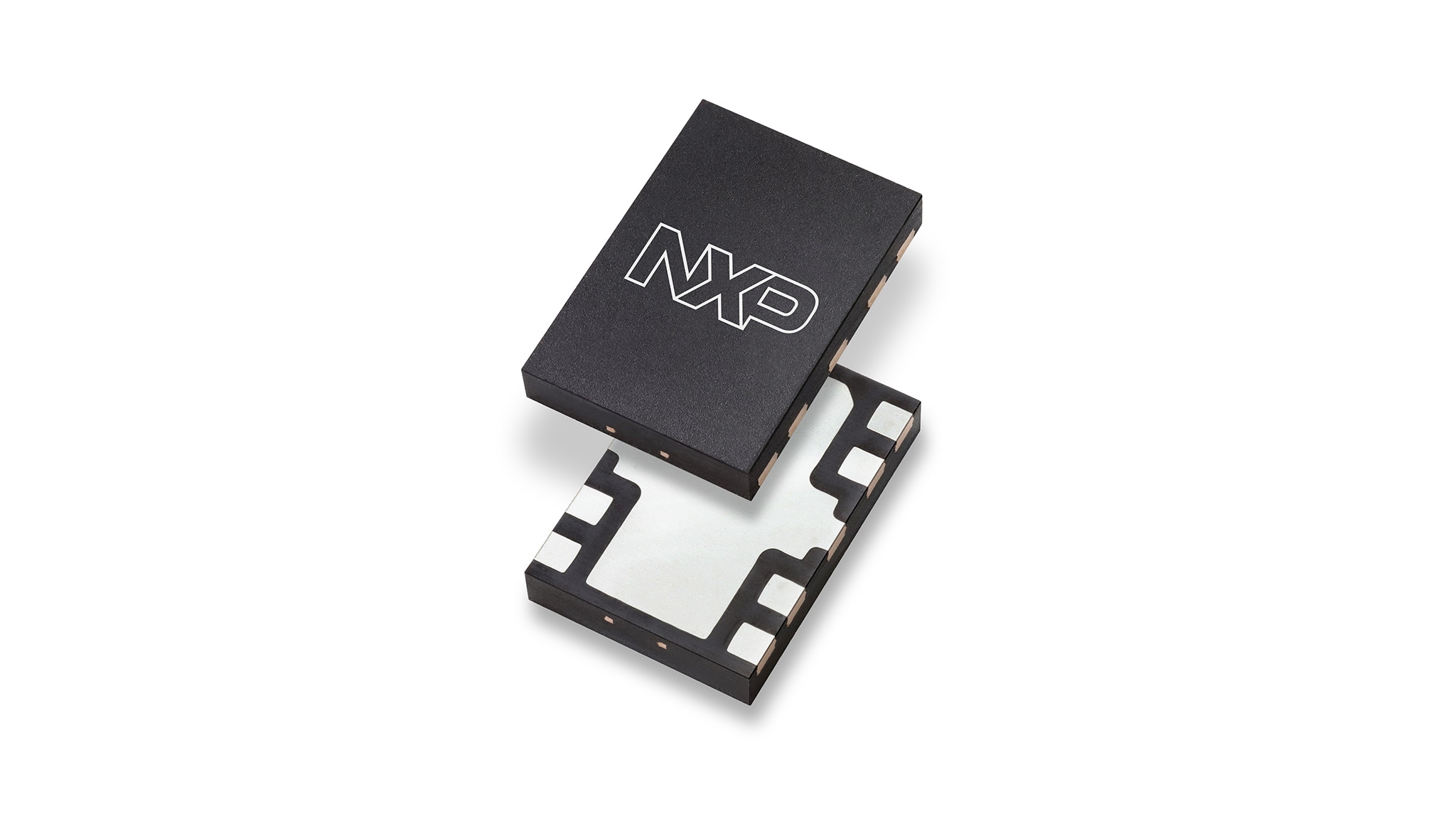

This 16 W asymmetrical Doherty RF power GaN amplifier is designed for cellular base station applications requiring very wide instantaneous bandwidth capability covering the frequency range of 2300 MHz to 2690 MHz.

データ・シート

製品詳細

Features

High terminal impedances for optimal broadband performance
Improved linearized error vector magnitude with next generation signal
Able to withstand extremely high output VSWR and broadband operating conditions
Designed for low complexity linearization systems
Optimized for massive MIMO active antenna systems for 5G base stations

比較表

LLM Data

Frequency	Gps(dB)	ηD (%)	Output PAR (dB)	ACPR (dBc)
2496 MHz	16.8	62.2	8.1	-30.9
2593 MHz	16.7	61	8.1	-32.9
2690 MHz	16.5	60	7.9	-34.4

Typical Doherty single-carrier W-CDMA reference circuit performance

V_DD = 48 V_dc, I_DQA = 70 mA, V_GSB = -4.6 V_dc, P_out = 16 W Avg., input signal PAR = 9.9 dB @ 0.01 % probability on CCDF.⁽¹⁾
