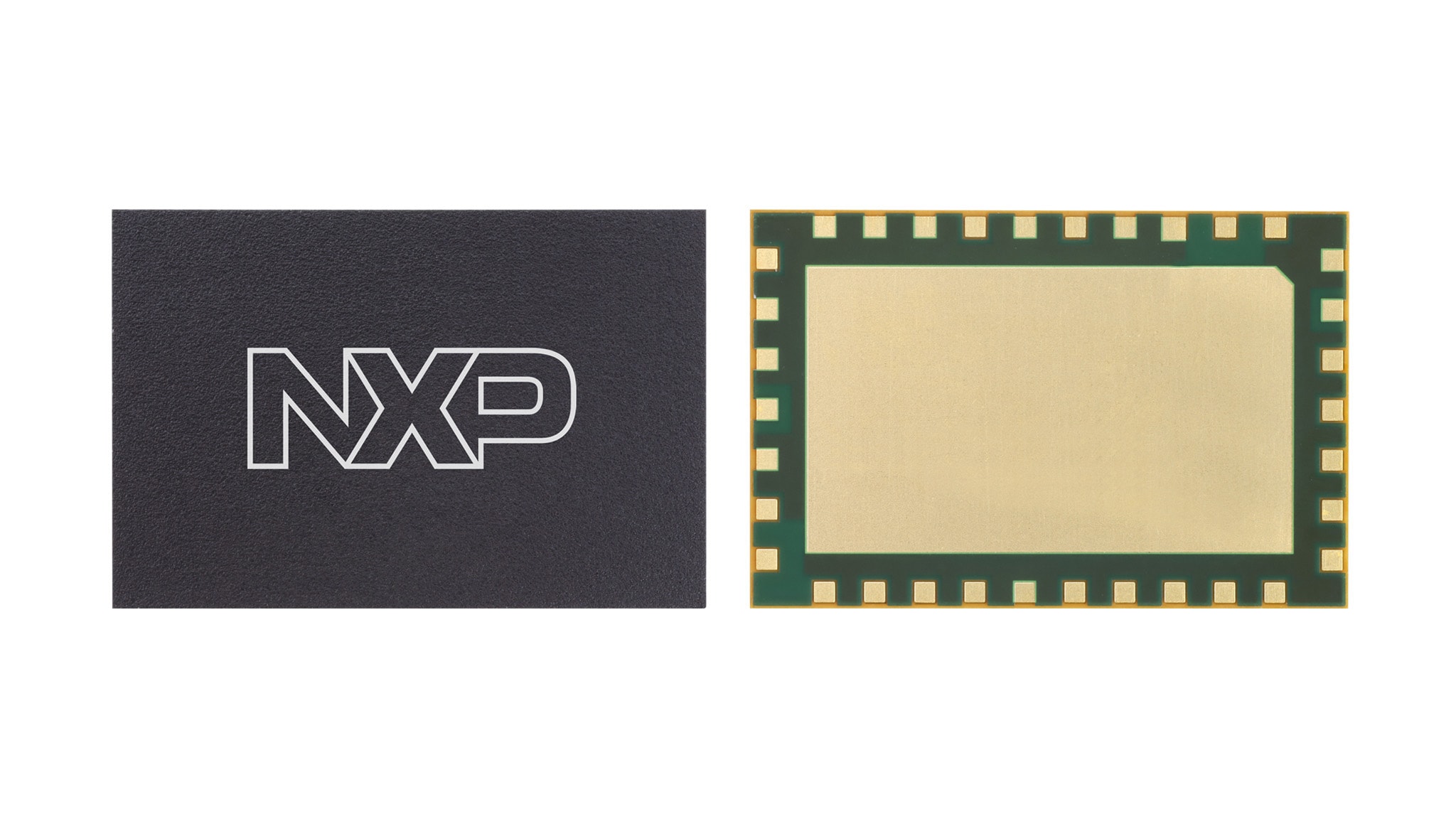

12 mm x 8 mm Module 35-Lead PCB DXF file
2496～2690 MHz、35 dB、8.9 W（平均）オートバイアス制御付きAirfast®パワー・アンプ・モジュール
A5M26SG240は、最小のフットプリントで高い性能を必要とするワイヤレス・インフラストラクチャ・アプリケーション用に設計された、完全統合型ドハティ・パワー・アンプ・モジュールです。マッシブMIMOシステム、屋外スモール・セル、低消費電力リモート無線ヘッドなどのアプリケーションに最適です。フィールド実証済みのLDMOSおよびGaNパワー・アンプであり、TDD LTEおよび5Gシステム向けに設計されています。このモジュールは、電源投入時にトランジスタのバイアスを自動設定するオートバイアス機能と、温度をモニタリングする内蔵センサを搭載しています。モジュールへの通信は、I²CまたはSPIを介して行うことができます。
製品詳細
特長
- ドライバとしてのLDMOS集積回路とGaN最終段アンプを組み合わせた2段モジュール・ソリューション
- 先進の高性能インパッケージ・ドハティ
- 完全整合（50 Ω入出力、DCブロック）
- 複雑性の低いデジタル線形化システム向けに設計
- メモリ効果を低減し、線形化誤差ベクトルの大きさを改善
- 電源オン時のオートバイアス
- 温度センシング
- デジタル・インターフェース（I²CまたはSPI）
- バイアス条件設定用の組込みレジスタとDAC
- TDD動作用のTxイネーブル制御ピン
RF性能表
2496～2690 MHz
標準LTE性能：Pout = 8.9 W平均、VDC1 = VDP1 = 5 Vdc、VDC2 = VDP2 = 48 Vdc、1 × 20 MHz LTE、入力信号PAR = 8 dB（CCDFの確率0.01%時）。(1)
| 搬送波中心周波数 | 利得 (dB) | ACPR (dBc) | PAE (%) |
|---|---|---|---|
| 2506 MHz | 34.6 | -32.2 | 46.5 |
| 2600 MHz | 35.2 | -32.6 | 47.7 |
| 2680 MHz | 35.5 | -29.7 | 47.0 |
