RapidRF Smart LDMOSフロントエンド・デザイン

RAPIDRFSL-FRONTEND

画像にカーソルを合わせると拡大表示されます。

NXPのRapidRF Smart LDMOSフロントエンド・デザインは、高効率RFパワー・アンプ、リニア・プリドライバ、T/Rスイッチ付きRx LNA、およびサーキュレータとの統合をコンパクトなフットプリントで実現しています。また、パワー・アンプ・パッケージにバイアス・コントローラと温度センサが含まれるようになりました。これらのデザインには、DPDフィードバック用のカプラが組み込まれ、デジタル・プリディストーションで使用されます。

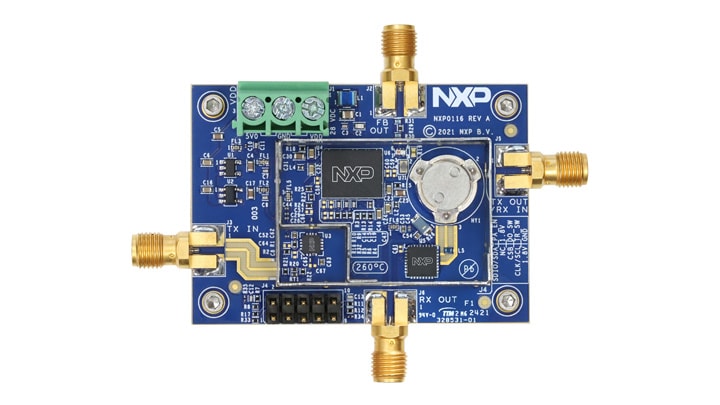

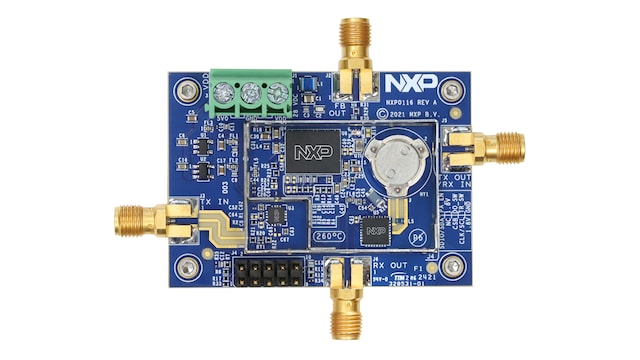

RapidRFリファレンス・ボードは、アンテナで2.5～8ワット (34～39 dBm) の平均送信電力を必要とする5G無線ユニットに最適です。複数の周波数帯域に共通のPCBレイアウトを使用することで、設計と製造の両方が簡素化され、市場投入までの時間が短縮されます。

ブロック図

RapidRF Smart LDMOSフロントエンドのブロック図

RapidRF Smart LDMOS Front-End Block Diagram
図を取得する PDF

対応製品

RF

3,200～6,000 MHz

  • A3M36SL039: 3400-3800 MHz, 29 dB, 8 W Avg. Airfast® Power Amplifier Module with Autobias Control
  • A3M39SL039: 3700-3980 MHz, 28 dB, 8 W Avg. Airfast® Power Amplifier Module with Autobias Control
  • BTS7203U: 3.3 GHz-4.2 GHz RX Analog Front-end IC
  • BTS6201U: 5G Massive MIMO Pre-driver

特長

設計ファイルとツール

  • Zipファイルの内容：
    • ボード・レイアウト
    • 回路図
    • ボードの部品リスト
    • 機械図面

購入オプション

RAPIDRF-36SL039-Image

クリックして展開

RAPIDRF-36SL039
アクティブ

RapidRF-36SL039 3400-3800 MHz RF Front-End Board.

    代理店からの注文
    RAPIDRF-39SL039-Image

    クリックして展開

    RAPIDRF-39SL039
    アクティブ

    RapidRF-39SL039 3700-3980 MHz RF Front-End Board.

      代理店からの注文
