Name: iMX RT700 Evaluation Kit
Price: 187.23 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

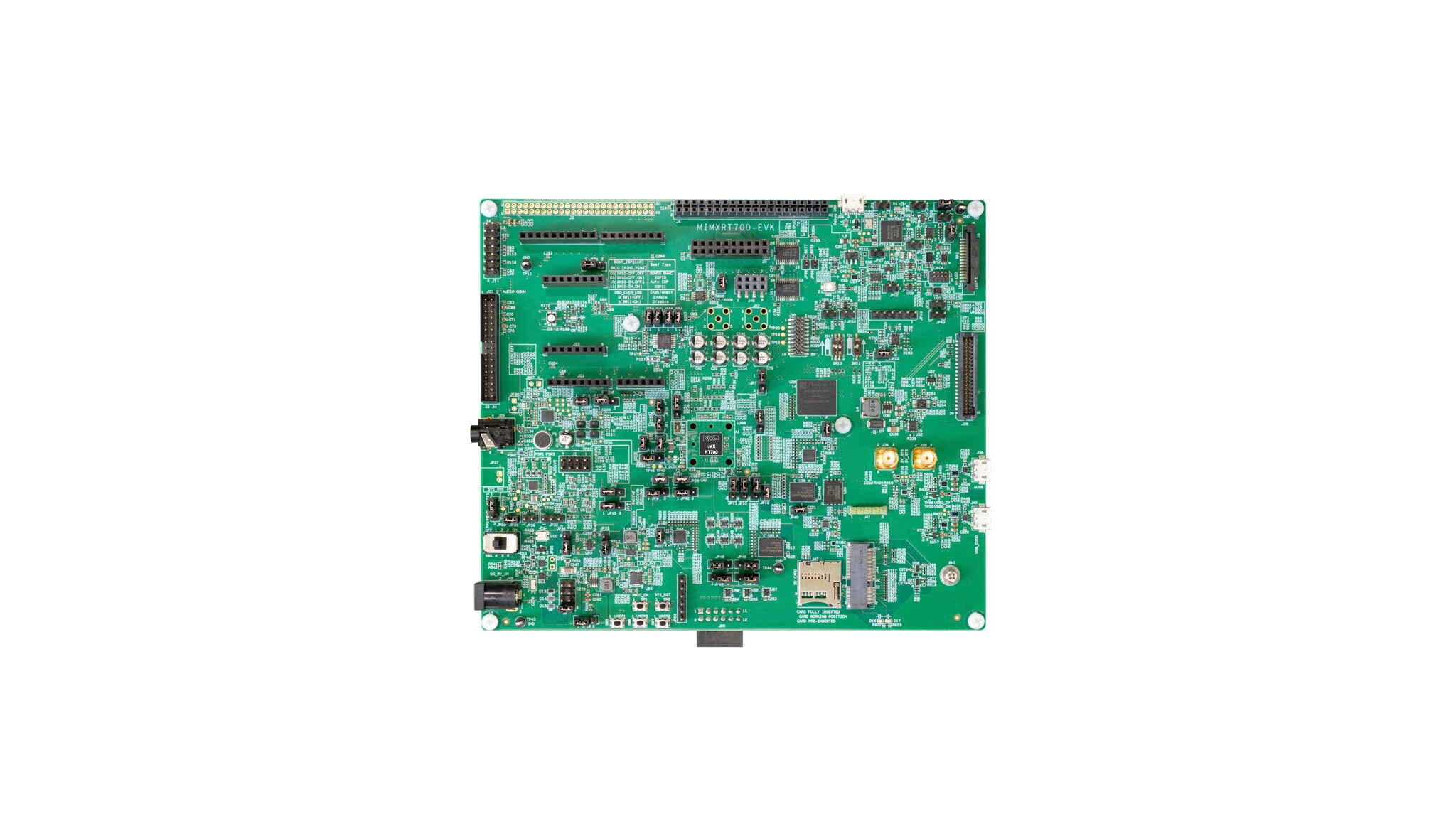

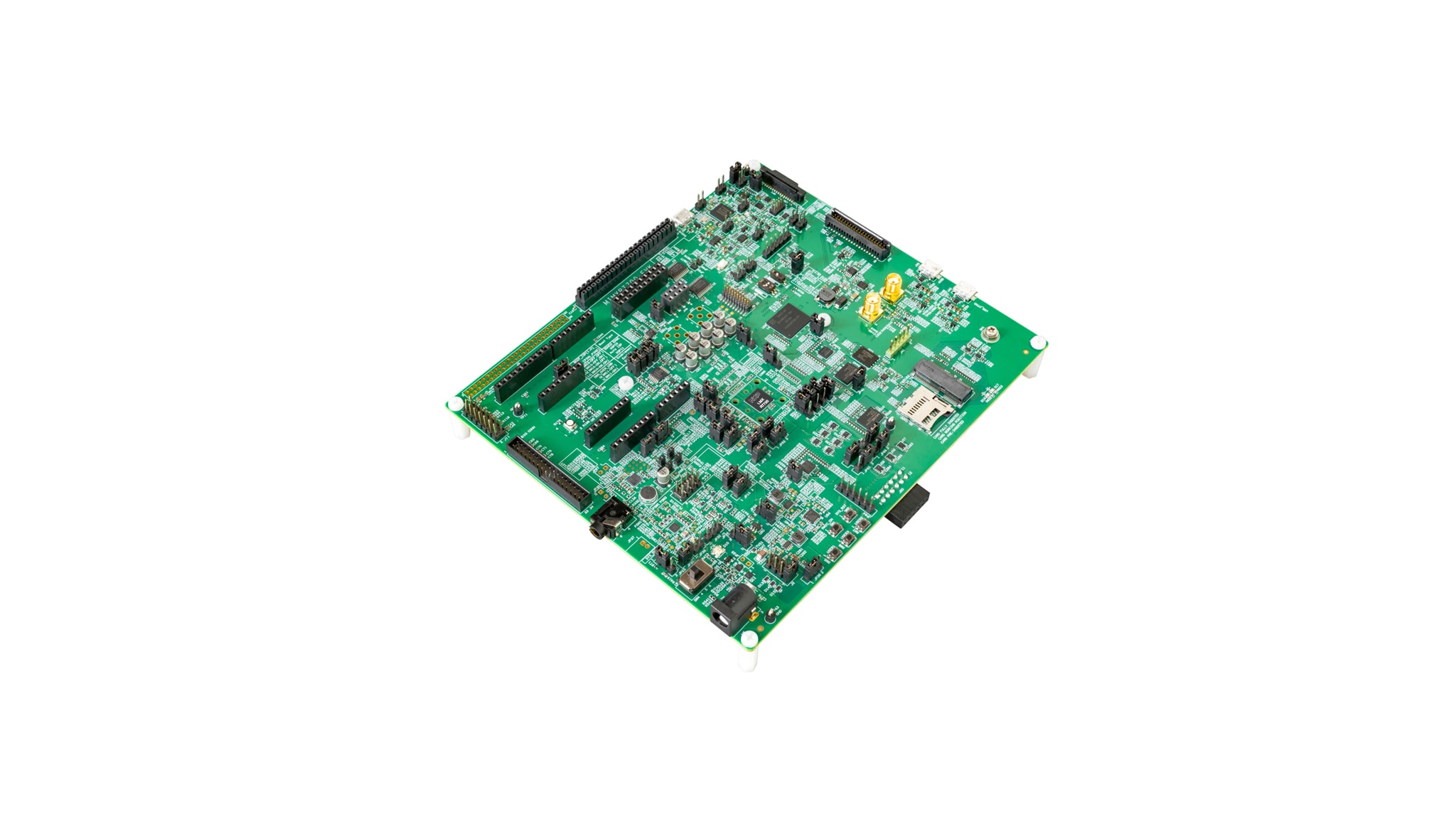

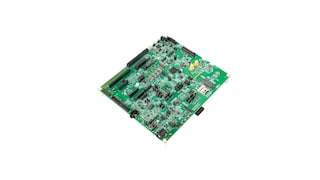

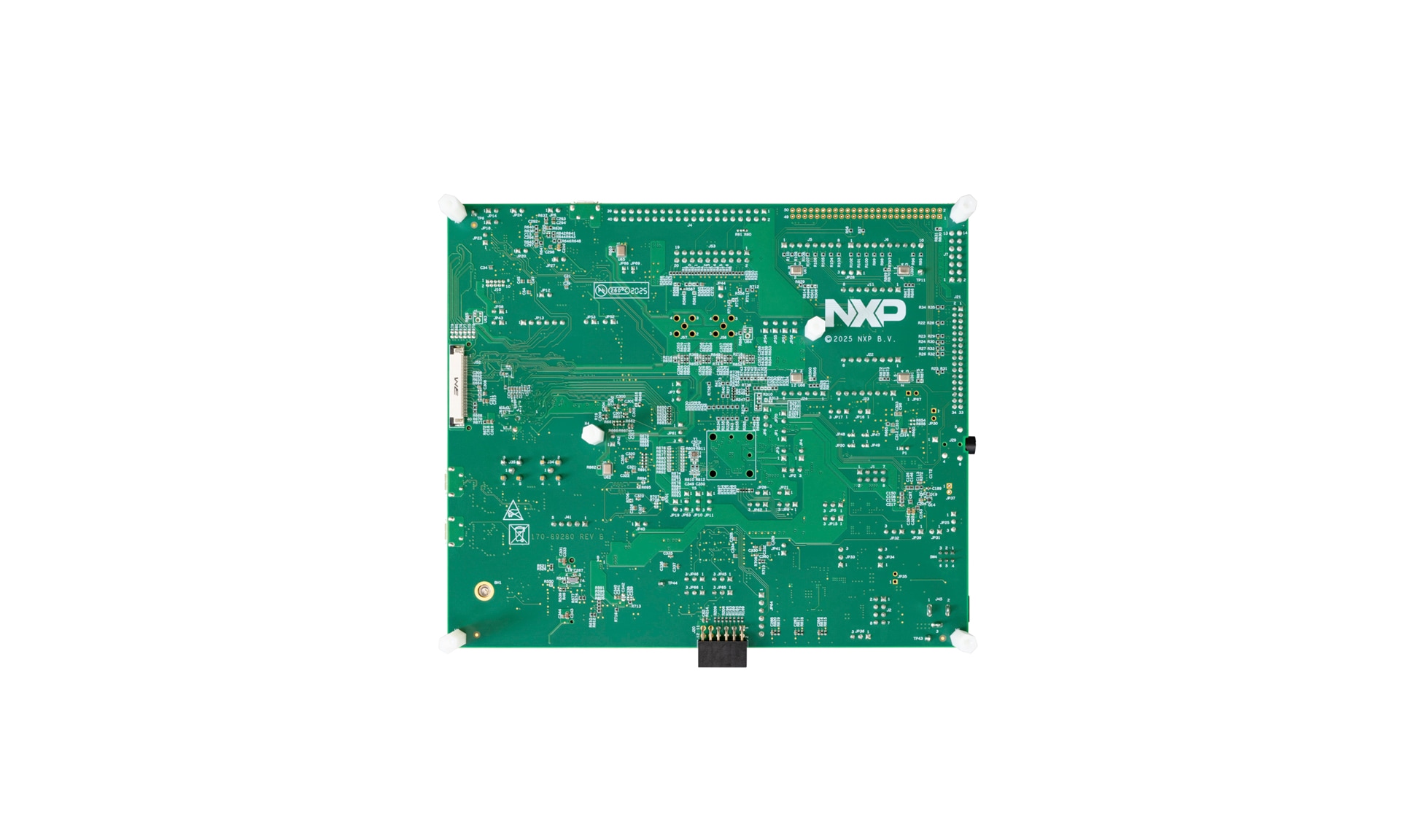

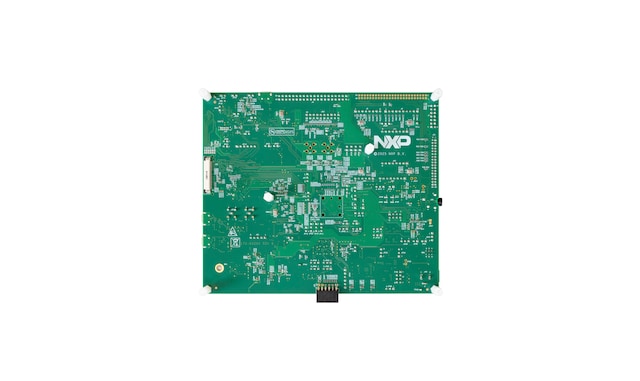

The MIMXRT700-EVK evaluation board provides a powerful, extendable platform for evaluation and prototyping with the i.MX RT700 series crossover MCUs featuring dual ARM Cortex-M33 cores, Cadence DSP cores, and GPU core using the MCUXpresso suite of software and tools. Arduino UNO, M.2, PMod(R), microphone and display connectors enable flexible expansion options, with off the shelf LCD panels for wearable and other applications requiring high performance HMI solutions. The boards feature a high-speed USB debug probe based with easy firmware update options to support CMSIS-DSP or a special version of J-link LITE from SEGGER.

デザイン・ファイル

ソフトウェア

製品詳細

ブロック図

i.MX RT700 Evaluation Kit

図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

i.MX-RT700: i.MX RT700 Arm® Cortex®-M33、NPU、DSP、GPUコア搭載クロスオーバーMCU

Features

Processor

Compute Cortex-M33 running up to 325 MHz
Sense Cortex-M33 running up to 250 MHz
Compute Cadence HiFi4 DSP running up to 325 MHz
Sense Cadence HiFi1 DSP running up to 250 MHz
Internal SRAM (7.5 MB)

Board Memory

Macronix Octal SPI Flash (64 MB) / Winbond QSPI Flash (64 MB)
Macronix Octal SPI Flash (64 MB) / Winbond HyperRAM 16-bit (512 MB)
Winbond HyperRAM 16-bit (512 MB)
SanDisk eMMC (16 GB)

Debug Capabilities

10-pin and 20-pin SWD connectors supporting external debug/trace probes
On-board debug probe with VCOM and CMSIS-DAP or J-link firmware options

Expansion Connectors

Arduino expansion
PMOD expansion
Mikroe Click expansion
Expansion connector for 8-channel microphone board
I3C header
Flexcomm header
FlexIO display header, which enables you to connect an optional TFT Proto 5” CAPACITIVE from MikroElektronika (5” display board with capacitive touch)
FlexIO camera header, which enables you to connect and optional OV7675 camera
MIPI display connectors, which enables you to connect to optional MIPI displays available from NXP

User Interface

Reset and user buttons for easy testing of software functionality
User LEDs
Boot Switch

Connectivity

High-speed eUSB Native Connectors
High-speed USB port with micro-A/B connector for the host or device functionality
SD card slot

Audio

Audio codec with stereo line out/headphone jack and Mic in
Digital Mics
Analog Mics
DMIC expansion connector supporting up to 8 DMICs
External Audio Card Connector

購入オプション

クリックして展開

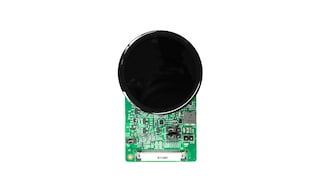

ZC143AC72MIPI
アクティブ

1.43" Wearable Display ZC143AC72MIPI.

$90.00 USD

在庫あり :20

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

8CH-DMIC
アクティブ

Configurable Digital Microphone Board.

拡張ボード: Yes

$90.85 USD

在庫あり :17

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

クリックして展開

RK055HDMIPI4MA0
アクティブ

5.5" LCD Panel.

拡張ボード: Yes

$90.85 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

クリックして展開

MIMXRT700-EVK
アクティブ

i.MX RT700 Evaluation Kit.

キットの内容

1 PWA, MIMXRT700-EVK
1 Cable, USB AM to micro USB 5P 1.0 M
1 power supply (100/240 V input, 5 V 5 A output)
1 quick start guide, MIMXRT700-EVK

$187.23 USD

在庫あり :6

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

クリックして展開

AUD-EXP-42448
アクティブ

Multichannel Audio Codec Card for EVKs.

拡張ボード: Yes

$44.85 USD

在庫あり :5

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

クリックして展開

G1120B0MIPI
アクティブ

1.2 inch wearable display, 390x390, 1-lane MIPI interface.

拡張ボード: Yes

$90.85 USD

在庫あり :3

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文
