FRDM33771CSPEVB
-
Evaluation Board for MC33771C with SPI Communication.
- Assembled and tested evaluation board/module in anti-static bag

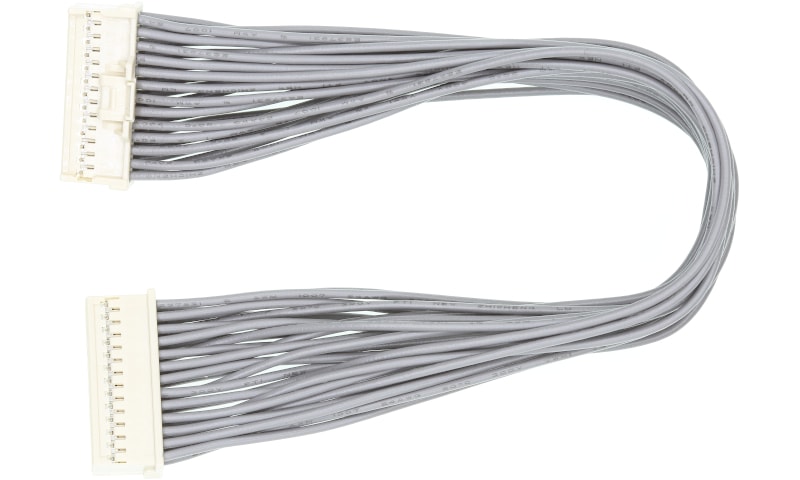

- 20 cm battery connection cable
- Quick-start guide

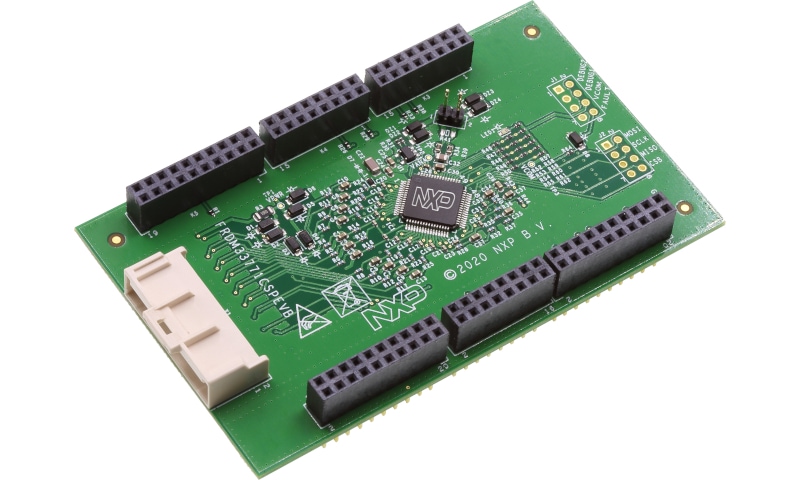

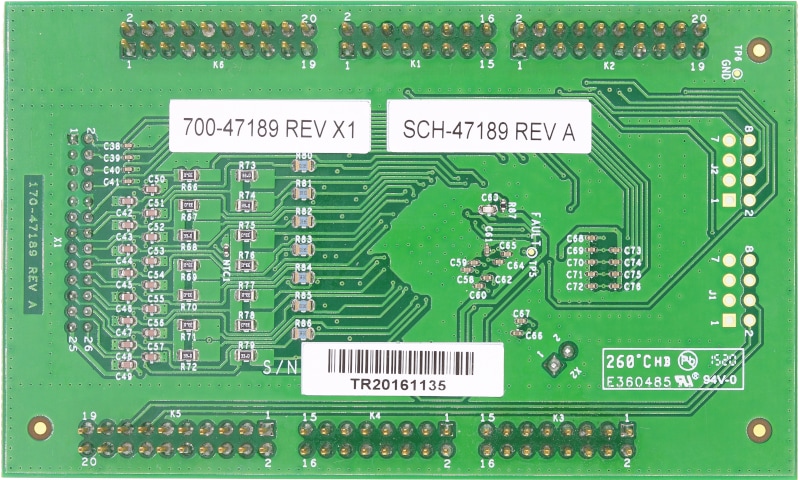

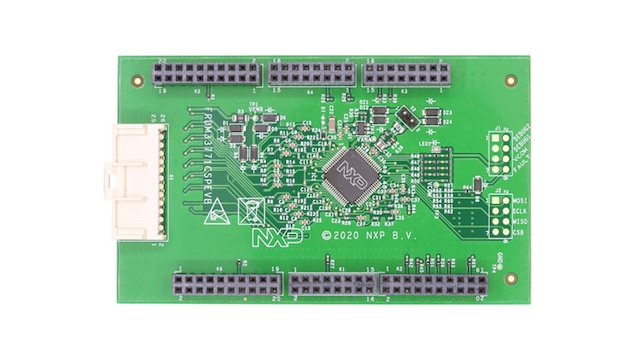

Evaluation Board for MC33771C with SPI Communication
The FRDM33771CSPEVB evaluation board (EVB) features the MC33771C, a 14-channel battery cell controller for automotive and industrial Li-ion battery applications. It supports cell voltage measurement, passive cell balancing, GPIOs, external EEPROM and current measurement.
The kit is designed to support customer development and evaluation. The device can be connected to NXP 14-cell battery emulator or a customer Li-ion battery module with 7~14 logic cells in series. The battery cell information is transferred to the microcontroller unit (MCU) through an SPI interface.
製品詳細
対応製品
パワーマネージメント
バッテリー・セルコントローラ
- MC33771C: 14-Channel Li-Ion Battery Cell Controller IC
Features
Connectivity
- SPI communication
- 26-pin connector for 14 cell battery connections and 4 temperature sensors
Red LED
- VCOM status
MC33771C
- 14 cell voltage measurements
- 100 mA cell balancing
- 1 current measurement
- 4 external temperature measurements
- 1 onboard temperature sensors
- Diagnostic functions
購入オプション
-
BATT-14CTCABLE25
-
Cell Terminal (CT) cable, 14 cells, 25 cm-long.
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
4 ドキュメント
-
ユーザ・ガイド
Get Started with the FRDM33771CSPEVBはじめに
-
アプリケーション・ノート
AN4388: Quad Flat Package (QFP) – Application Note
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
FRDM33771CSPEVB schematics
-
Design Tool
FRDM33771CSPEVB Design files
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
ミドルウェア
MC33771C/MC33772C (Battery Cell Controller) Evaluation GUI
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
