S12ZVMBEVB
-
S12ZVMBA6 Evaluation Board for 2-phase BLDC.
- S12ZVMB Evaluation Board
デザイン・ファイル
2 設計・ファイル
-
プリント基板と回路図
S12ZVMBEVB BOM
-
プリント基板と回路図
S12ZVMBEVB Schematic
S12ZVMB Full H-Bridge BLDC/PMSM Evaluation Board
S12ZVMBEVB アラートの受信

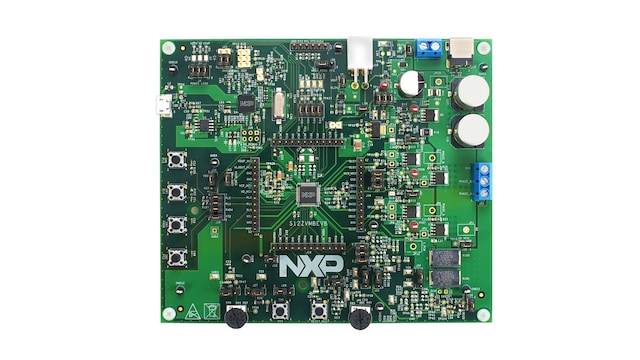

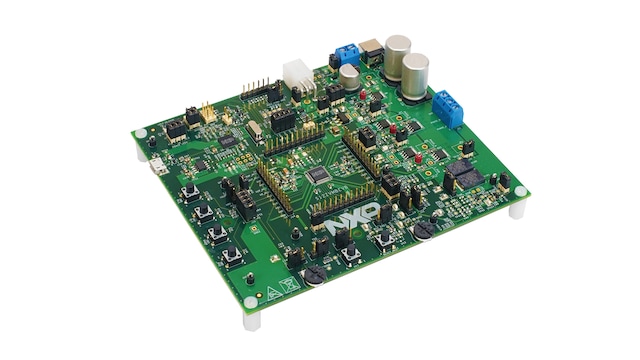

The S12ZVMB is a development board for the S12 MagniV® S12ZVM 16-bit MCUs targeted for 2-phase DC BLDC or PMSM motor control applications. The S12ZVMB integrates a MCU with an S12Z core, a 5 V voltage regulator, a LIN physical layer and a gate driver unit capable of controlling up to 4 power MOSFETs and is targeted for automotive applications such as HVAC blowers, engine cooling fans, wiper systems, fuel or water pumps.
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
S12 MagniVミックスド・シグナルMCU
- S12ZVMB: Mixed-Signal MCU for Automotive and Industrial Motor Control Applications
Features
Microcontroller
- S912ZVMBA6 in 48 LQFP, 64 kB in Flash
Connectivity
- Connector interface for 2-phase DC, BLDC, or PMSM motor
- USB-to-SCI interface
- LIN connector
- Hall-sensor interface and connector
- Shunt resistors for current sensing
Debug
- Built-in OSBDM debugger
Sensors
- Temperature sensor
Components
- One general-purpose potentiometer
- 4 LED
- 1 HVI Push Button and Potentiometer
- 4 push buttons
