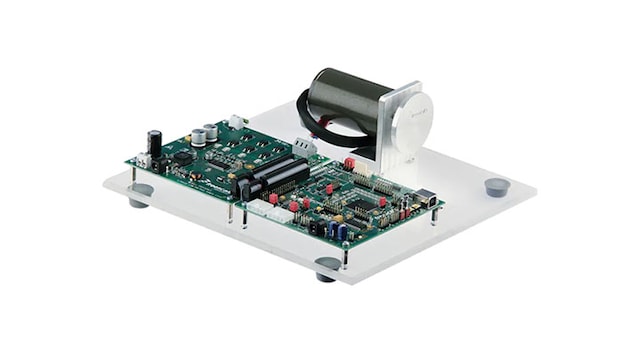

MPC5606B 3-phase BLDC Development Kit

MTRCKTSBN5606B

画像にカーソルを合わせると拡大表示されます。

The MTRCKTSBN5606B motor control development kit is ideal for sensorless applications requiring one BLDC motor, like HVAC or electric pumps.

  • Designed to enable rapid prototyping and evaluation of motor control applications without the need to wait for the final hardware design
  • Includes a 32-bit NXP® MPC5606B based controller board and the 3-phase, low-voltage power stage board
  • The application software provides a complete reference implementation of the BLDC motor control application and takes advantage of the Automotive Math and Motor Control Library Set

ブロック図

3-phase Sensorless BLDC Development Kit with NXP MPC5606B

3-phase Sensorless BLDC Development Kit with NXP MPC5606B
図を取得する PDF

対応製品

インターフェース

オートモーティブLINソリューション

  • MC33905: SBC Gen2 with High-Speed CAN and LIN

パワー・ドライバ

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

プロセッサ＆マイクロコントローラ

超高信頼性MPC56xx MCU

  • MPC560xB: Ultra-Reliable MPC56xB MCU for Automotive and Industrial General Purpose

Features

Microcontroller

  • 32-bit NXP MPC5606B controller board

Power Management

  • 3-phase low-voltage power stage based on SMARTMOS® MC33937A pre-driver
  • Supports low-voltage BLDC motors
  • DC-bus overvoltage, overcurrent, and undervoltage fault detection

Software and Support

  • FreeMASTER visualization/configuration support
  • ANSI-C based motor control reference software with easy portability
  • Extensive documentation for software and hardware
