MPC5643L 3-phase BLDC Development Kit

MTRCKTDBN5643L アクティブ

画像にカーソルを合わせると拡大表示されます。

The NXP® MTRCKTDBN5643L motor control development kit is ideal for sensorless applications requiring two BLDC motors, like HVAC or electric pumps.

Designed to enable rapid prototyping and evaluation of the motor control application without having to wait for the final hardware design, the kit includes a 32-bit NXP MPC5643L based controller board and a 3-phase low-voltage power stage board.

The application software provides a complete reference implementation of the BLDC motor control application and also takes advantage of the Automotive Math and Motor Control Library Set.

ブロック図

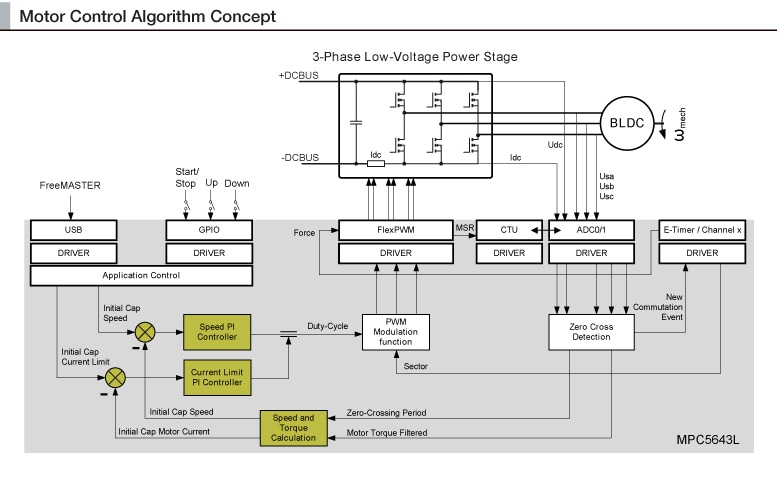

Motor Control Algorithm Concept

Motor Control Algorithm Concept
図を取得する PDF

対応製品

インターフェース

オートモーティブLINソリューション

  • MC33905: SBC Gen2 with High-Speed CAN and LIN

パワーマネージメント

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

プロセッサ＆マイクロコントローラ

超高信頼性MPC56xx MCU

  • MPC564xL: Ultra-Reliable Dual-Core 32-bit MCU for Automotive and Industrial Applications

Features

Microcontroller

    MPC5643L controller board

  • 32-bit

Power Management

  • 3-phase low-voltage power stage based on SMARTMOS® MC33937A pre-driver
  • DC-bus overvoltage, overcurrent, and undervoltage fault detection
  • Supports low-voltage BLDC motors
  • FreeMASTER visualization/configuration support
  • ANSI-C based motor control reference software with easy portability
  • Extensive documentation for software and hardware

購入オプション

MTRCKTDBN5643L-Image

クリックして展開

  • MTRCKTDBN5643L

  • MTRCCBB5643L with two 3-phase BLDC motors.

    • 3-phase low-voltage power stage based on SMARTMOS™ MC33937A pre-driver
    • 32-bit NXP MPC5643L Dual Motor Controller Board (orderable separately as MTRCCBB5643L)
    • AC/DC 24 V Universal Power Supply Kit
    • Two 3-phase BLDC low-voltage motors
    • USB 2.0 A-A type cable, ribbon cables for power stage and controller board connection
    • Fact sheet and quick start guide
  • JP¥312,143
  • の数量に対して 1
    • 在庫状況: 保留在庫
カートに入れる
