FS27セーフティSBCプログラミング・ソケット・ボード

KITFS27SKTEVM
製造開始前

画像にカーソルを合わせると拡大表示されます。

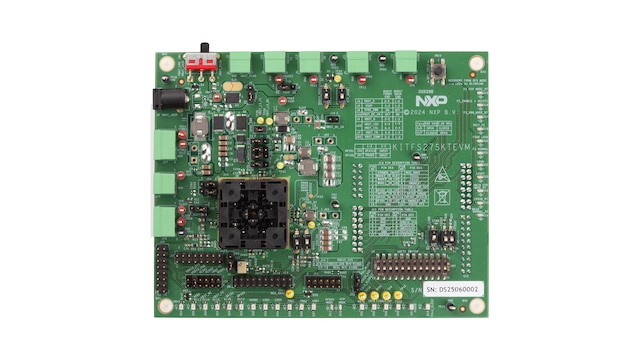

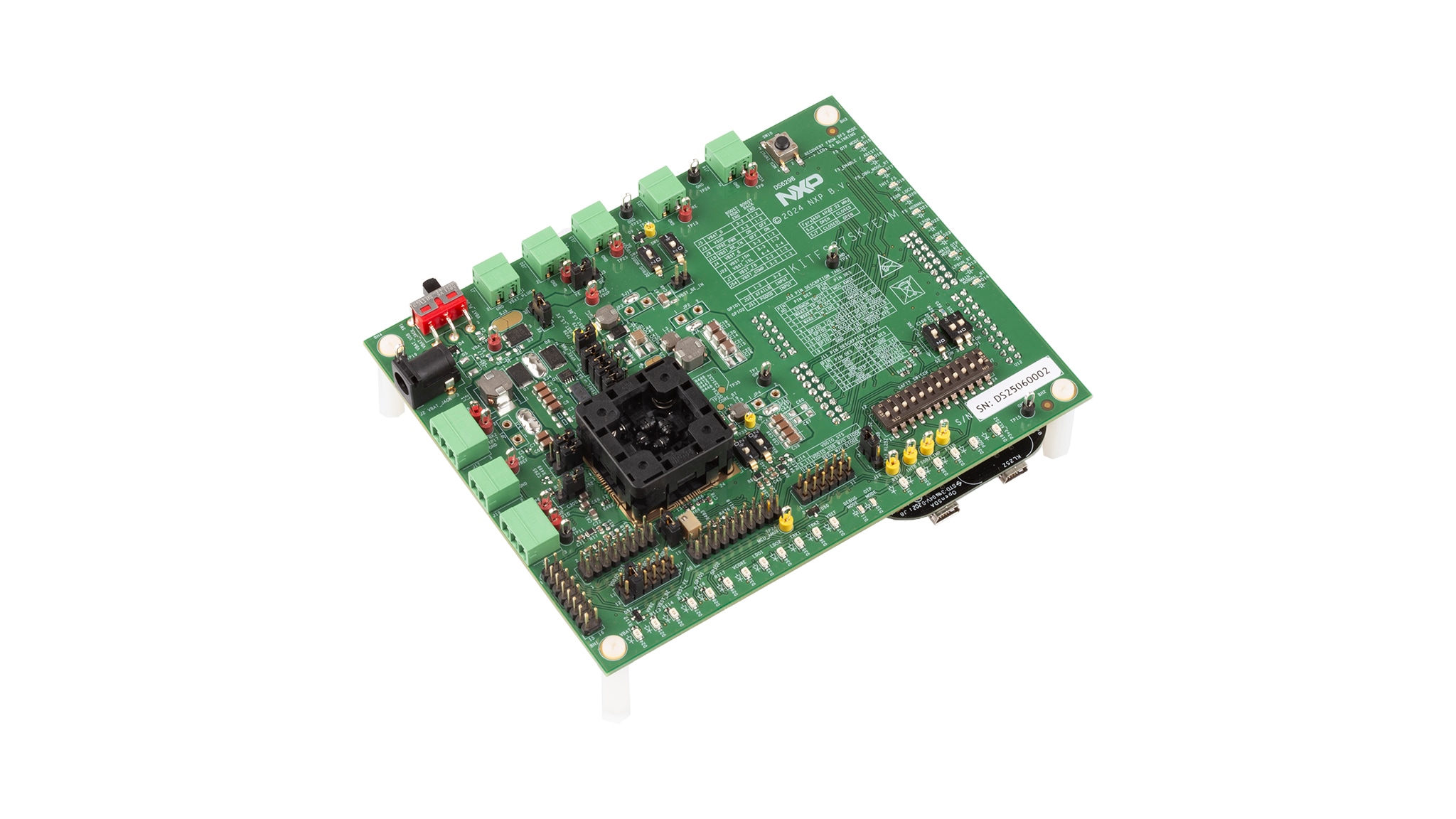

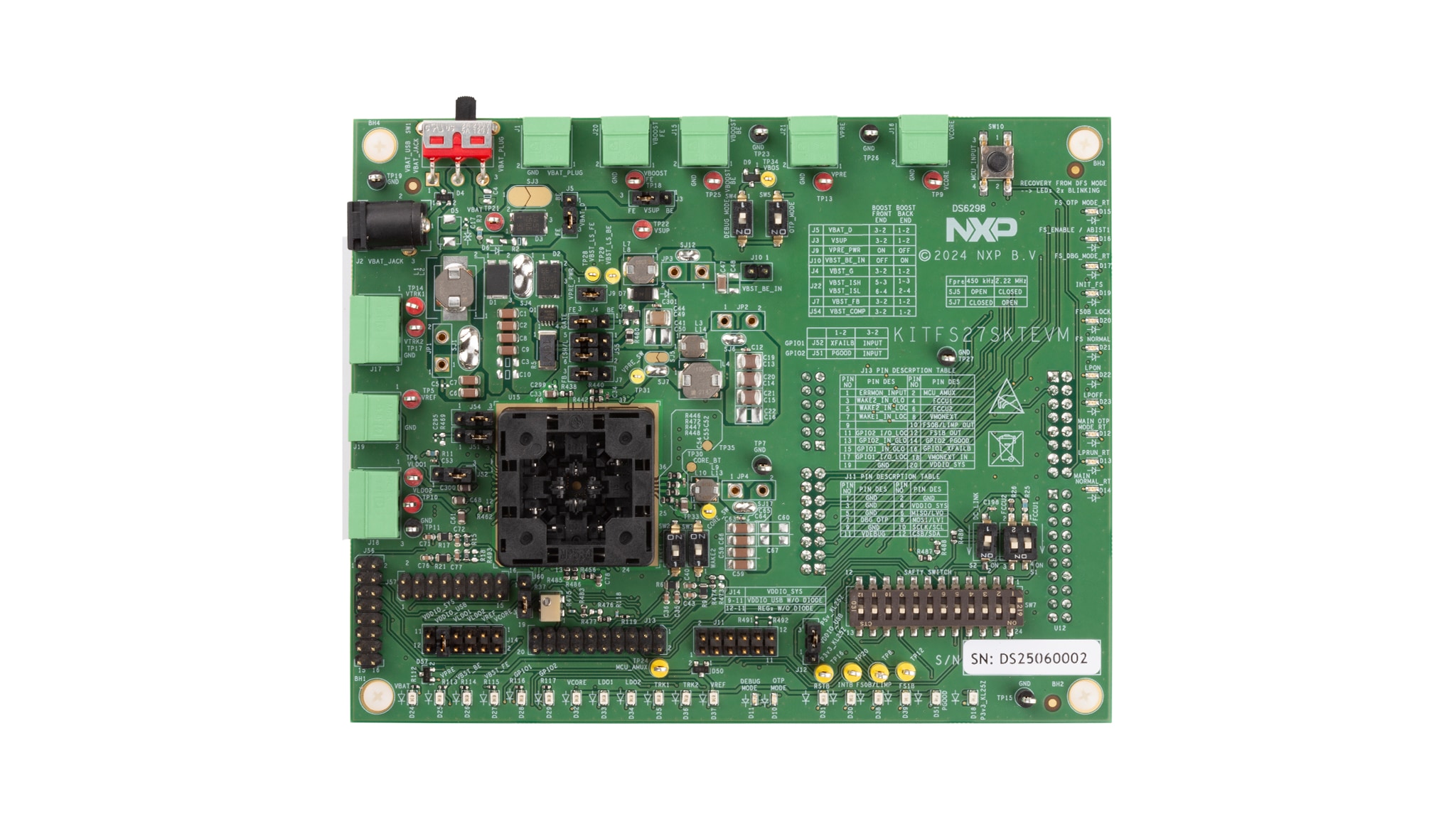

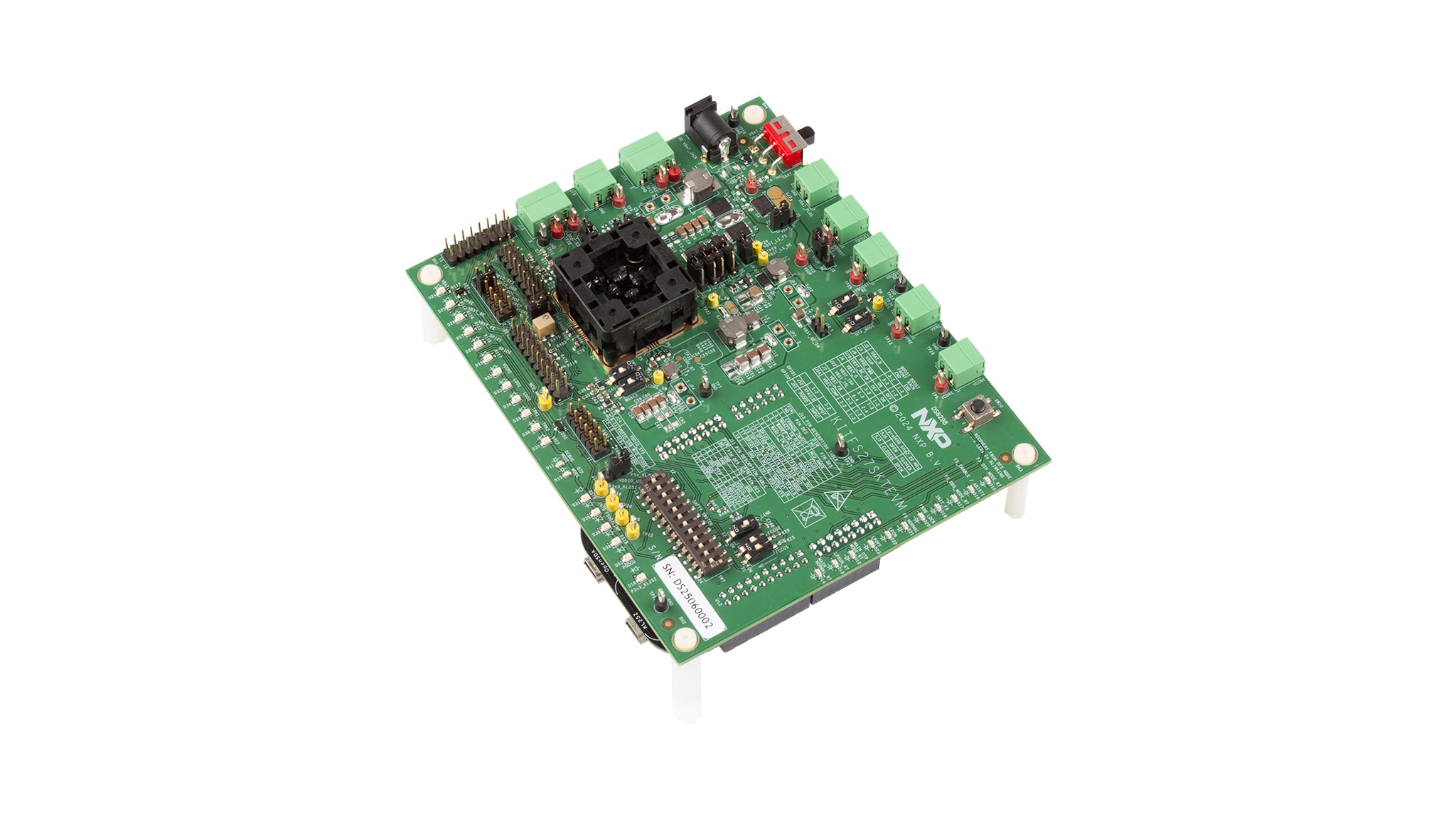

KITFS27SKTEVMはLQFP48ソケットを搭載しているため、お客様でFS2700デバイス・ファミリを簡単に構成できます。この評価キットは、メイン領域とセーフティ領域の両方でデバイスのすべての機能を利用するための柔軟性を提供します。すべてのレギュレータにコネクタを介してアクセス可能です。DC/DCスイッチャ・ノードなどの非ユーザー信号は、テスト・ポイントにマッピングされています。対象となるのは12 V車載アプリケーションです。

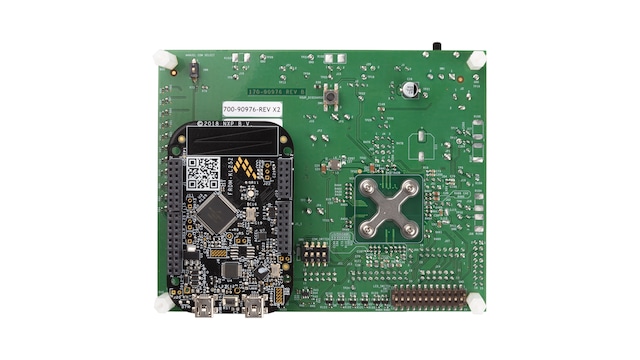

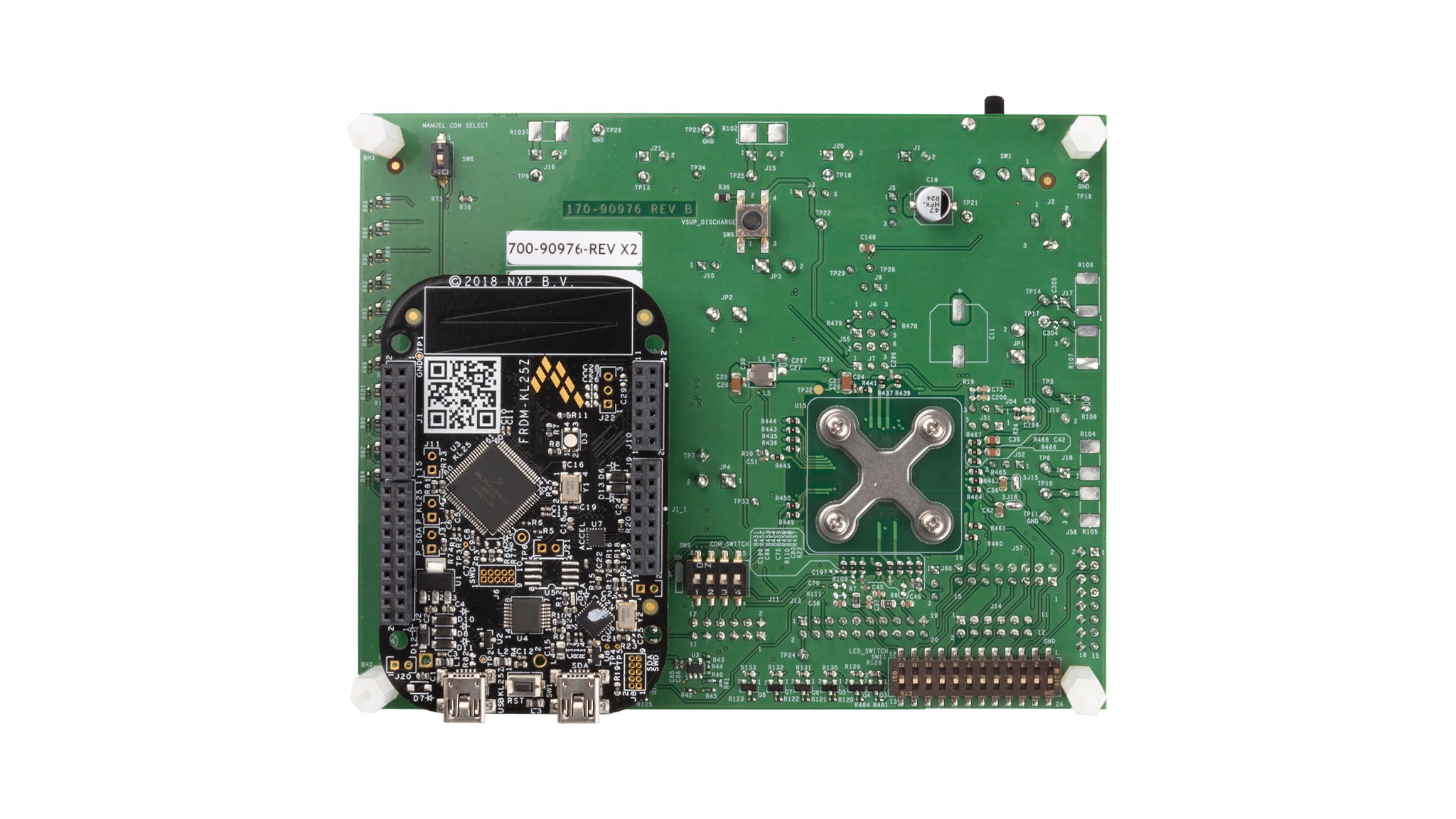

ボードにはKL25Z FRDMが接続されており、FS27 NXP GUIソフトウェアとの組み合わせで、FS27 SBCを完全に構成および制御できるようになります。このボードはスタンドアロン・モードで使用可能で、USBインターフェースで制御することができます。

デバイスをソケットに簡単に配置するだけで、OTPエミュレーション、機能テスト、またはOTPプログラミング（ワンタイム・プログラミング）を実行できます。OTPプログラミングに加えて、お客様はすべての機能をテストできます（ソケットによる電力供給の制限あり）。

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

パワーマネージメント

セーフティSBC

  • FS27: ASIL D対応12 V/24 V/48 Vセーフティ・システムベーシス・チップ

特長

コネクティビティ

  • FRDM-KL25Z MCUを搭載しているため、ソフトウェアGUI（SPI/I²Cバス、IO、セーフティ出力、デバッグ、AMUX、レギュレータへのアクセス）に簡単に接続できるUSB接続と、レジスタのアクセス、OTPエミュレーション、プログラミングに対応するUSB接続が可能

パワー・マネジメント

  • VBAT電源コネクタ（JackおよびPhoenix、最大35 V）
  • VPRE出力：5 V～6.35 V、最大2.5 A
  • 独立モードまたはフロントエンド・トポロジでのVBOOSTによりバッテリ・クランキング・プロファイルをサポート、最大18 V
  • VCORE出力：0.8 V～5.0 V、最大3.5 A
  • LDO1およびLDO2：1.0 V～5.0 V、最大400 mA
  • VTRK1およびVTRK2：1.0 Vまたは5.0 V、最大150 mA
  • 外部ADCリファレンス用VREF：1.8 V～5.0 V、最大80 mA

一般仕様

  • FS0B/LIMPおよびFS1B外部セーフティ・ピン

サポート

  • デバッグ・モード・アクセス
  • OTPヒューズの手動または自動プログラミング
  • デジタル信号に容易にアクセスできるコネクタ
  • 設定が容易なフロントエンドおよびバックエンドの電力トポロジ

コンポーネント

  • 信号またはレギュレータの状態を示すLED
  • 外部VMONをテストするためのアナログ可変抵抗
  • 複数のデバイスの機能テストとプログラミングを可能にする、はんだ付けされていないLQF48ソケット。ソケットの制限により、すべての出力電流は最大1 Aに制限する必要があります
