FS27セーフティSBC 48 V SEPIC評価ボード

KITFS27-SP48VEVM
製造開始前

画像にカーソルを合わせると拡大表示されます。

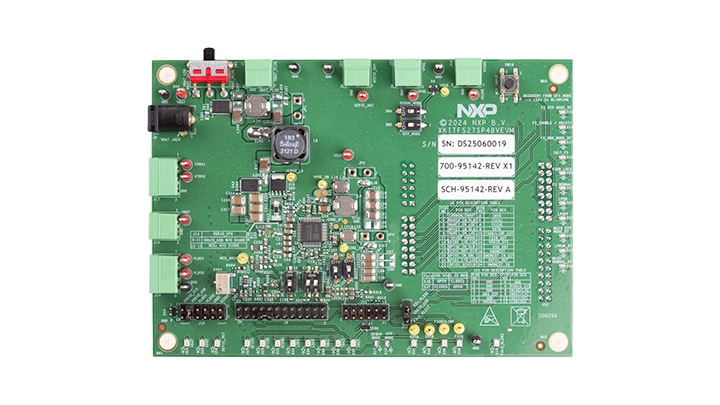

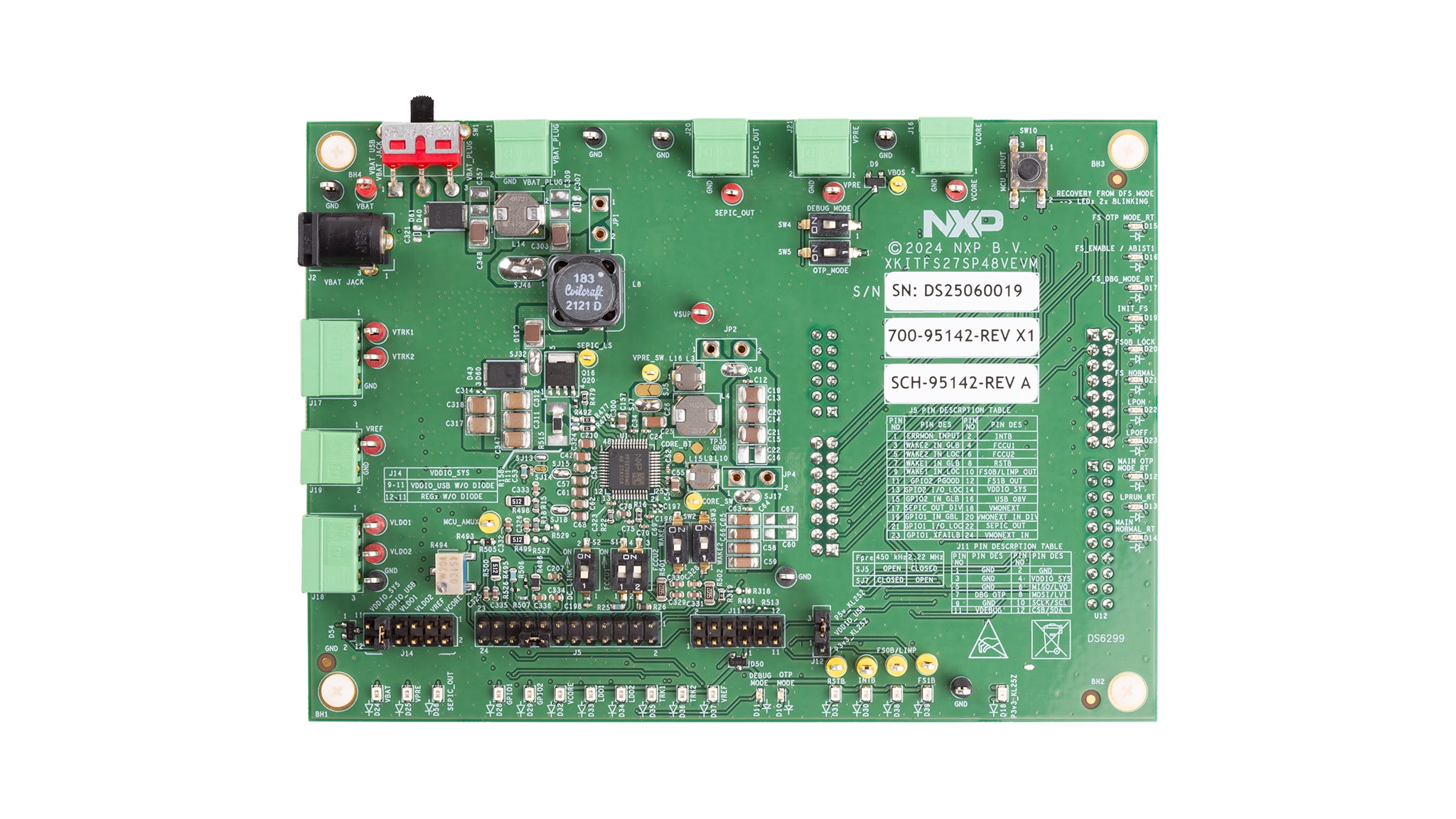

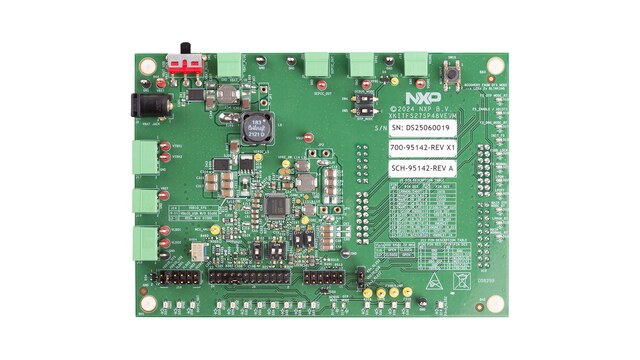

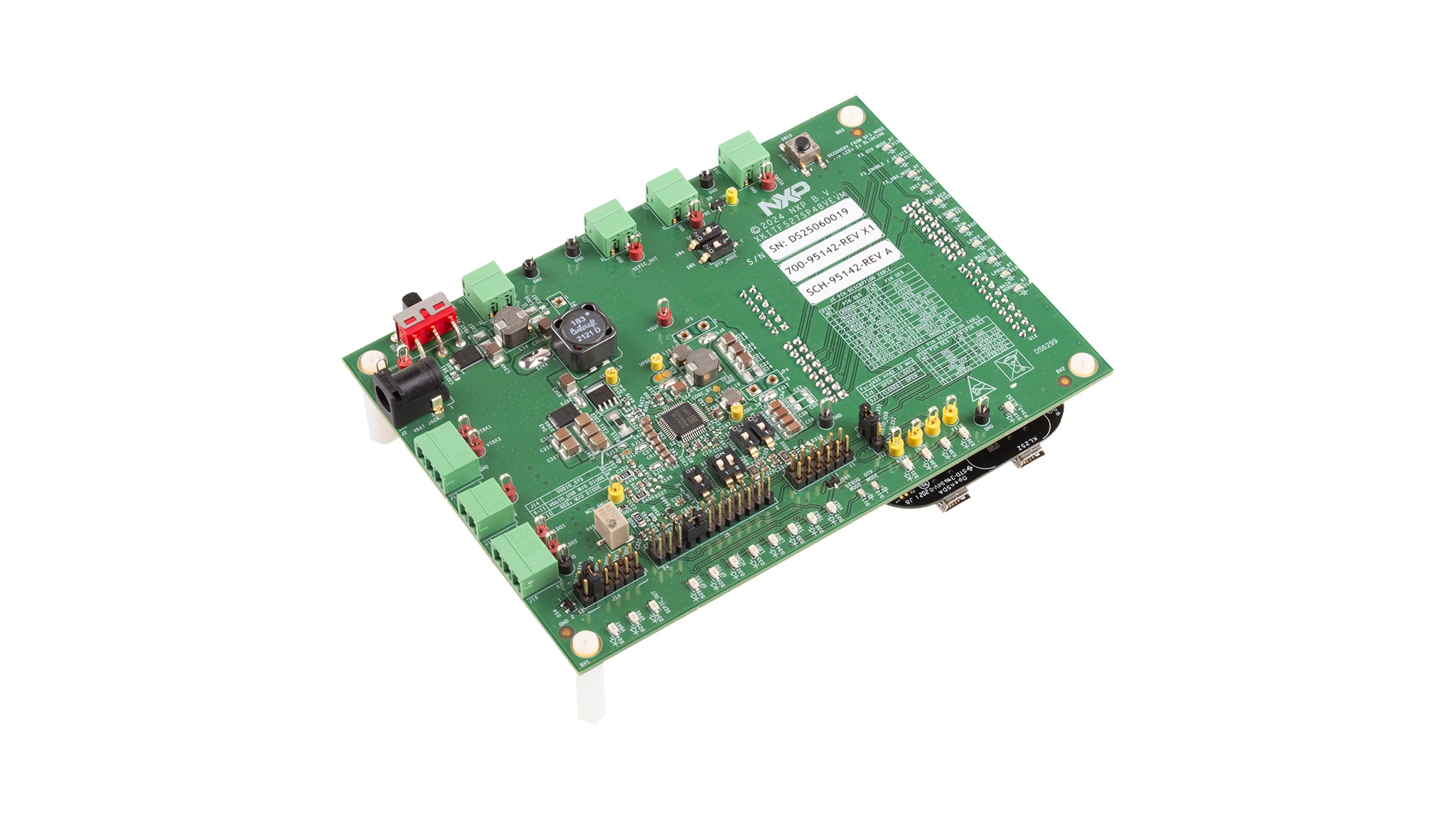

KITFS27-SP48VEVMは、お客様でFS2700デバイス・ファミリを簡単に構成できます。この評価キットは、メイン領域とセーフティ領域の両方でデバイスのすべての機能を利用するための柔軟性を提供します。すべてのレギュレータにコネクタを介してアクセス可能です。DC/DCスイッチャ・ノードなどの非ユーザー信号は、テスト・ポイントにマッピングされています。対象となるのは48 V車載アプリケーションです。

ボードにはKL25Z FRDMが接続されており、FS27 NXP GUIソフトウェアとの組み合わせで、FS27 SBCを完全に構成および制御できるようになります。このボードはスタンドアロン・モードで使用可能で、USBインターフェースで制御することができます。

このボードには、デバイスの評価のために、FS27ファミリの上位互換製品が実装されています。ボードにはんだ付けされた製品は、プログラミング (OTP) を3回実行でき、プログラミング前後にエミュレーション・モードで必要な数の構成をテストすることが可能です。デバイスのプログラミングに、追加のツールやボードは必要ありません。

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

パワーマネージメント

セーフティSBC

  • FS27: ASIL D対応12 V/24 V/48 Vセーフティ・システムベーシス・チップ

特長

コネクティビティ

  • FRDM-KL25Z MCUを搭載しているため、ソフトウェアGUI（SPI/I²Cバス、IO、セーフティ出力、デバッグ、AMUX、レギュレータへのアクセス）に簡単に接続できるUSB接続と、レジスタのアクセス、OTPエミュレーション、プログラミングに対応するUSB接続が可能

パワーマネジメント

  • VBAT電源コネクタ（JackおよびPhoenix、最大70 V）
  • VPRE出力：5 V～6.35 V、最大2.5 A
  • SEPICトポロジ出力：最大18 V
  • VCORE出力：0.8 V～5.0 V、最大3.5 A
  • LDO1およびLDO2：1.0 V～5.0 V、最大400 mA
  • VTRK1およびVTRK2：1.0 Vまたは5.0 V、最大150 mA
  • 外部ADCリファレンス用VREF：1.8 V～5.0 V、最大80 mA

一般仕様

  • FS0B/LIMPおよびFS1B外部セーフティ・ピン

サポート

  • デバッグ・モード・アクセス
  • OTPヒューズの手動または自動プログラミング
  • デジタル信号に容易にアクセスできるコネクタ
  • 設定が容易なフロントエンドおよびバックエンドの電力トポロジ

コンポーネント

  • 信号またはレギュレータの状態を示すLED
  • 外部VMONをテストするためのアナログ可変抵抗
  • 複数のデバイスの機能テストとプログラミングを可能にする、はんだ付けされていないLQF48ソケット。ソケットの制限により、すべての出力電流は最大1 Aに制限する必要があります
