EasyEVSE EV充電開発プラットフォーム（i.MX RT1060/i.MX RT1064、FreeRTOS、Wi-Fi 4）
EasyEVSEクラウド接続EV充電ステーション開発プラットフォームは、シミュレーションされた電気自動車給電装置 (EVSE) とクラウドベースのアプリケーション間にセキュアな接続を迅速にセットアップするためのハードウェア構成手順とサンプル・ソフトウェアを提供します。モジュール型のスケーラブルなプラットフォームを基盤として使用し、デバイスからクラウドおよびクラウドからデバイスへの通信、正確なエネルギー課金、ワンタップでのNFC認証などに対応する、差別化されたEVSEシステムの構築を開始できます。
- ・EVSEとEV間の電力線通信をNXP EasyEVSE EV充電信号ボードと統合して、HomePlug Green PHYを介してISO 15118-2/-20プロトコルを駆動します。
- IW416 SoCによりイーサネットまたはWi-Fi経由でクラウドに接続
- Microsoft Azure IoT Centralなどのクラウド・サービスを認証
- EdgeLock™ SE050セキュア・エレメントによるセキュリティの強化
- 事前認証済みKinetis M計測MCUを使用した正確なエネルギー課金のサポート
- CLRC663高性能NFCフロントエンドを使用したワンタップでの認証
- NXP製およびパートナー製の開発ツールを活用した、同じプラットフォーム上への異なる差別化機能の実装
ISO 15118-2プラットフォームのバリエーションは、プラグ・アンド・チャージ機能で従来のEV充電をサポートして、ユーザー・エクスペリエンスを簡素化します。ISO 15118-20プラットフォームのバリエーションは、電気自動車給電装置 (EVSE) と車両間の双方向の電力伝送をサポートします。
製品詳細
特長
ハードウェア
- 必要な機能をサポートするために、モジュール型のスケーラブルな開発ボードを製品一覧表からご注文いただけます
ソフトウェア
- 以下の製品を対象とした無償のサンプル・ソフトウェアを製品一覧表にあるリンクからダウンロードできます。
- i.MX RT106xクロスオーバーMCU
- Microsoft FreeRTOS（MCUXpresso SDKの一部）
- ISO 15118スタック
- NXP Wi-Fiスタック
- IW416 SoC搭載Murata製モジュール用SDIOカード・ドライバ（デュアルバンドWi-Fi 4、Bluetooth 5.2）
- EdgeLock® SE050セキュア・エレメント用ホスト・ライブラリ
- CLRC663 NFCボード用ライブラリ
- グラフィカル・ユーザー・インターフェース用ライブラリ
- Kinetis M計測MCU
- TWR-KM3x計測ボードの制御用ソフトウェア
- フロントエンド電源ソケット・エミュレーション開発向けのEVSEアプリケーション固有のサンプル・ソフトウェア
- EdgeLock SE050セキュア・エレメント
- OM-SE050ARD-Eセキュリティ・ボード向けソフトウェア
- EdgeLock SE05x Plug & Trustミドルウェア
ドキュメント
- 簡単なセットアップによるEasyEVSEの起動方法が記載されたユーザー・ガイド
- 開発プラットフォームの詳細な使用方法が記載されたユーザー・マニュアル
- 上の [始めましょう] ボタンをクリックして、手順を解説するビデオを視聴可能
供給状況
- 開発ボードは以下の製品一覧表から注文可能
- Wi-FiボードはWi-FiパートナーであるMurataの販売経路から注文可能
必要なハードウェア

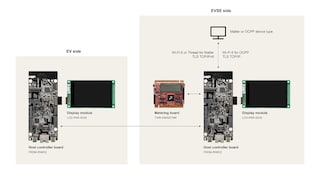

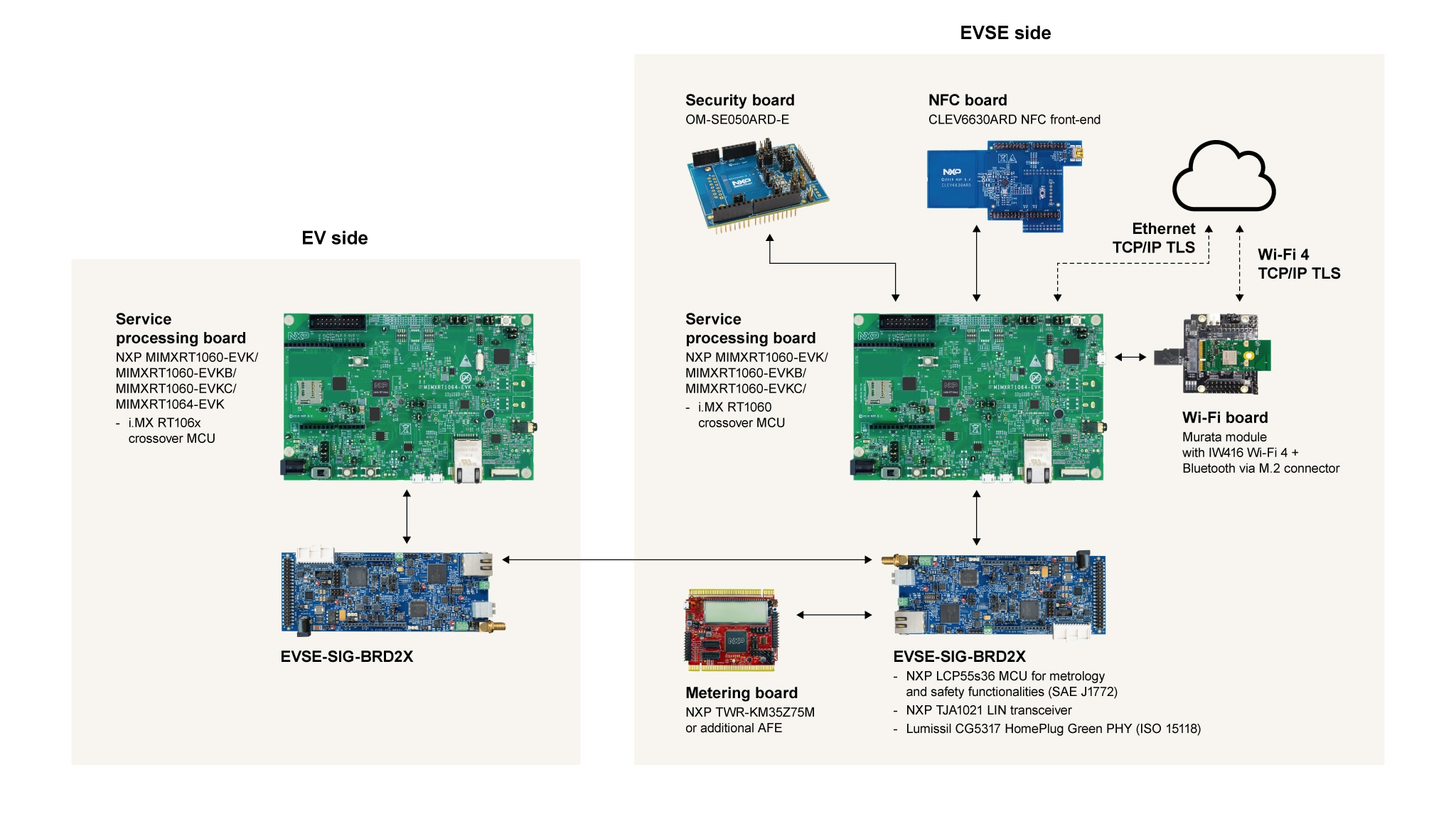

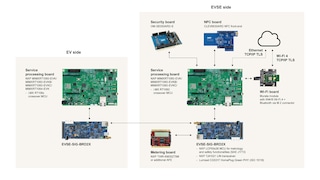

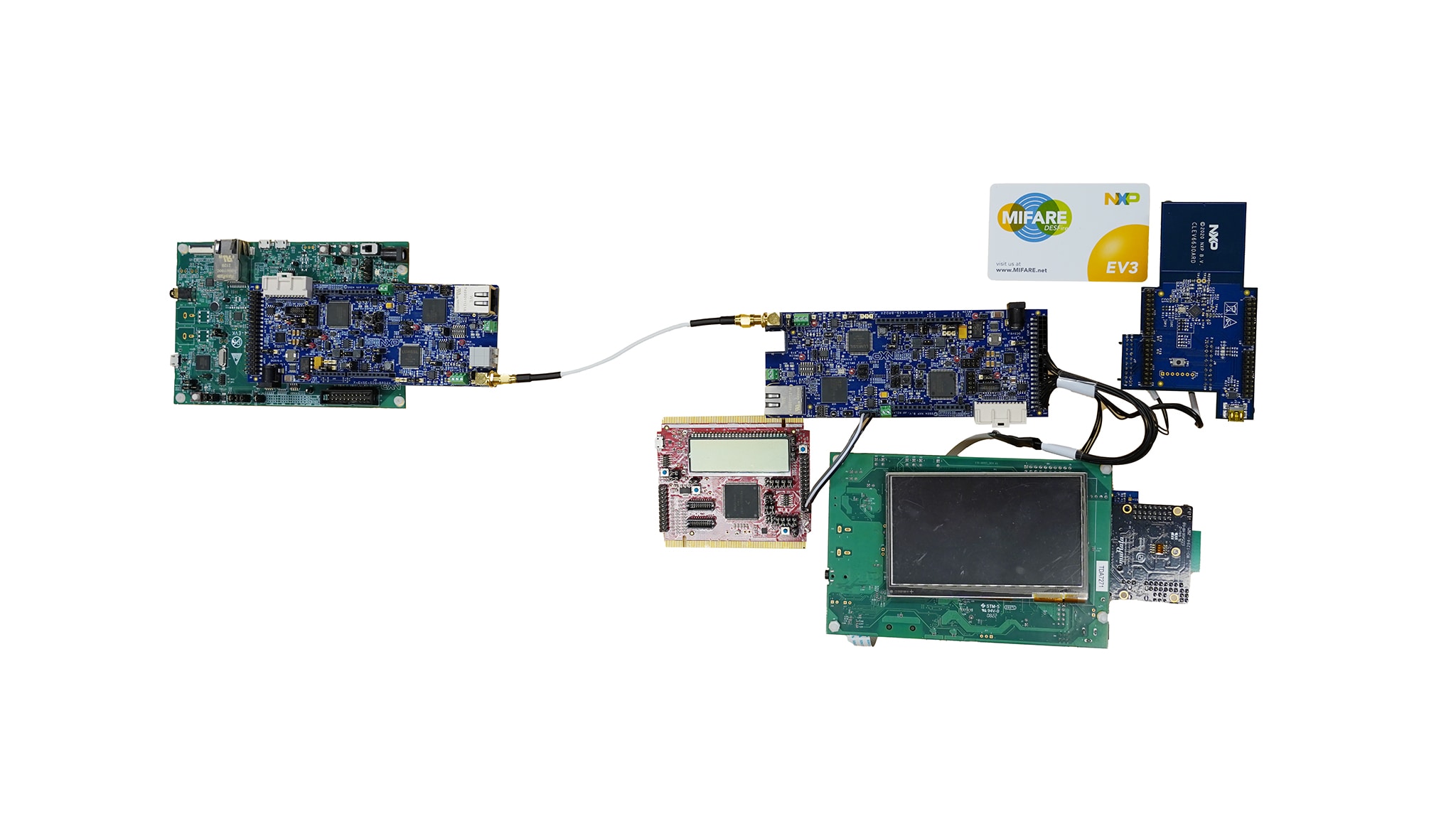

EasyEVSE EV充電開発プラットフォーム（MCU、FreeRTOS、Wi-Fi 4）+ ISO 15118の組み立て、配線、実行に必要なハードウェアは次のとおりです。
電気自動車充電装置（EV Supply Equipment：EVSE）
- MIMXRT1060-EVK x 1またはMIMXRT1060-EVKB x 1またはMIMXRT1060-EVKC x 1またはMIMXRT1064-EVK x 1
- EVSE-SIG-BRD1X x 1またはEVSE-SIG-BRD2X x 1
- OM-SE050ARD-E EdgeLock SE050開発ボード x 1
- TWR-KM35Z75M x 1またはTWR-KM34Z75M x 1またはTWR-KM34Z50Mボード x 1
- CLEV6630ARD x 1
- 1XK M.2モジュールWi-Fiモジュール x 1（ワイヤレス・クラウド接続を使用する場合）
- LBEE0ZZ1WE-uSD-M2 Wi-Fiアダプタ x 1（ワイヤレス・クラウド接続を使用する場合）
- RJ45イーサネットUTPケーブル x 1（ワイヤレス・クラウド接続を使用する場合）
- RK043FN66HS-CTG x 1またはRK043FN02H 4.3インチTFT 480 x 272 LCD x 1
- FPC FFC PCBコンバータ・コネクタ・ボード x 1（24P 0.5 mm～メス側1 mm裏面～DIP 2.54 mm）
- FFCループ・ケーブル24ピン0.5 mm x 1
電気自動車 (EV)
- MIMXRT1060-EVK x 1またはMIMXRT1060-EVKB x 1またはMIMXRT1060-EVKC x 1またはMIMXRT1064-EVK x 1
- EVSE-SIG-BRD1X x 1またはEVSE-SIG-BRD2X x 1
その他のハードウェア
- EVSEからEV側：EV側のEVSE-SIG-BRD1XまたはEVSE-SIG-BRD2XとEVSE側のEVSE-SIG-BRD1XまたはEVSE-SIG-BRD2Xを接続するための2.54 mmオス/オス接続ジャンパ・ケーブル x 1（同軸ケーブルを使用しない場合）
- EVSE側：2.54 mmジャンパ・ケーブル：オス/メス接続ケーブル x 15とオス/オス接続ケーブル x 2、またはEVSE-RT106X-CBLケーブル・ハーネス x 1を注文すると、個々のボードをより簡単かつ迅速に接続できます。
- EVSE側：NFCパッシブ・デバイス x 1（ブランクNFC MIFAREまたはNTAGサンプル・カードなど）
製品一覧表
| 品番 | ボードの説明 | |
|---|---|---|
| サービス・プロセッシング・ボード （1つを選択） |
MIMXRT1060-EVKB | i.MX RT1060 最大動作速度600 MHz Arm® Cortex®-M7コア搭載クロスオーバーMCU用開発キット |
| MIMXRT1060-EVK | i.MX RT1060 最大動作速度600 MHz Arm® Cortex®-M7コア搭載クロスオーバーMCU用開発キット | |
| MIMXRT1060-EVKC | i.MX RT1060 最大動作速度600 MHz Arm® Cortex®-M7コア搭載クロスオーバーMCU用開発キット | |
| MIMXRT1064-EVK | i.MX RT1064 最大動作速度600 MHz Arm® Cortex®-M7コアおよび4 MBフラッシュ搭載クロスオーバーMCU用開発キット | |
| セキュリティ・ボード | OM-SE050ARD-E | SE050 Arduino®互換開発キット |
| メータリング・ボード （1つを選択） |
TWR-KM35Z75M | Kinetis KM35計測MCU用タワー・システム開発ボード |
| TWR-KM34Z75M | Kinetis KM14、KM33、KM34 (75 MHz) 計測MCU用タワー・システム開発ボード | |
| TWR-KM34Z50M | Kinetis KM14、KM33、KM34 (50 MHz) 計測MCU用タワー・システム開発ボード | |
| NFCボード （オプション） |
CLEV6630ARD | CLEV6630ARD：NFCフロントエンドCLRC663 plus Arduino®インターフェース・ボード |
| ディスプレイ・パネル | RK043FN66HS-CTG | 4.3インチTFT 480*272ピクセルLCDパネル、LEDバックライトおよび静電容量式タッチ搭載 |
| Wi-Fiモジュール | 1XK M.2モジュール | NXP IW416チップセット搭載Murata製モジュール（デュアルバンドWi-Fi 4、Bluetooth 5.1） |
| Wi-Fiアダプタ | LBEE0ZZ1WE-uSD-M2 | Wi-Fiモジュール用Murata製uSD-M.2アダプタ |
| EasyEVSE EV充電信号ボード | EVSE-SIG-BRD2X | 複数のEV充電開発プラットフォーム向けアドオン・ボード。ISO 15118通信にHomePlug Green PHYを使用 | ケーブル・キット | EVSE-RT106X-CBL | ISO 15118対応EasyEVSE開発プラットフォーム（MCU、FreeRTOS、Wi-Fi 4）を簡単かつ迅速に接続できるケーブル・ハーネス |
購入オプション
CLEV6630ARD
アクティブ
CLEV6630ARD: NFC frontend CLRC663 plus Arduino® interface board.
在庫あり :20
代理店からの注文
RK043FN66HS-CTG
アクティブ
4.3" LCD Panel.
在庫あり :17
代理店からの注文
在庫あり :5
代理店からの注文
MIMXRT1064-EVK
アクティブ
i.MX RT1064 Evaluation Kit.
在庫あり :4
代理店からの注文
MIMXRT1060-EVKC
アクティブ
i.MX RT1060 Evaluation Kit.
在庫あり :1
TWR-KM35Z75M
アクティブ
KM Series Tower System Module for KM35 MCUs.
在庫あり :1
代理店からの注文
保留中の在庫
代理店からの注文
EVSE-RT106X-CBL
アクティブ
The EVSE-RT106X-CBL is a cable kit for easier and faster connection of your EasyEVSE EV Charging Development Platform.
保留中の在庫
代理店からの注文
MIMXRT1060-EVK
製造中止
i.MX RT1060 Evaluation Kit.
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
10 ドキュメント
ドキュメント (4)
ユーザ・ガイド (6)
-
Getting Started with NXP’s EasyEVSE MCU Development Platform[GS-EVSE-EVCHARGING-FREERTOS]
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
5 ソフトウェア・ファイル
-
評価用パッケージ
TWRKM3x_EVSE_Vx
-
評価用パッケージ
EasyEVSE Software_Basic Charging Enablement
-
評価用パッケージ
EasyEVSE_NFC
-
評価用パッケージ
EasyEVSE SEVENSTAX_ISO 15118-2/-20
-
評価用パッケージ
EasyEVSE SEVENSTAX_ISO 15118-2/-20
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
