OM5569-NT322ER
-
NTAG I2C plus Explorer Kit with NFC Reader.
NTAG I2C plus Explorer Kit with NFC Reader
This kit includes all components of OM5569-NT322E and on top an NFC reader. Use the PC demo application with the external reader to communicate with the NTAG I²C plus Explorer board instead of using an NFC-enabled phone.

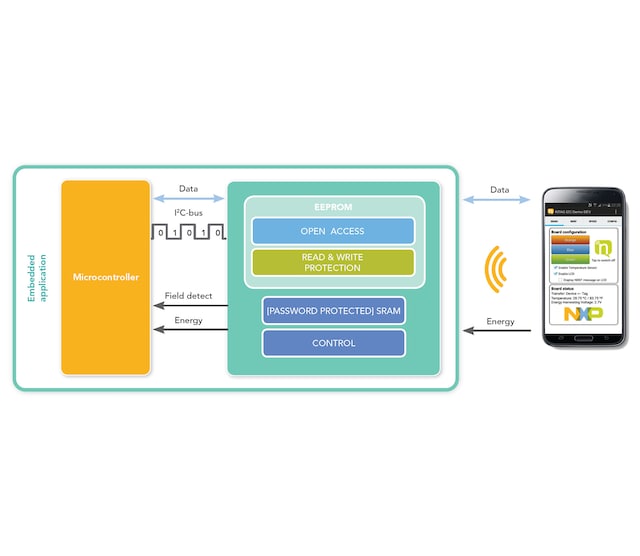

NXP’s NTAG I²C plus Explorer Kit is an all-in-one demonstration and development resource for NFC connected tags. Designed to emulate using an NTAG I²C plus tag chip in an embedded electronic system, the kit centers around a multi-purpose microprocessor-based development/demo board, and includes a full complement of hardware and software tools to support investigation of the NTAG I²C chip operation, the NFC RF communication link, and the I²C serial bus connected link; perform a variety of demonstrations; and develop/test your own applications.
製品詳細
対応製品
RFID
コネクテッドNFCタグ
- NTAG213F_216F: NTAG213F, NTAG216F: NFC Forum Type 2 Tag Compliant IC with 144/888 B User Memory and Field Detection
Features

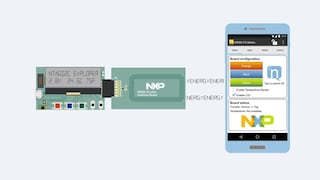

NFC Explorer Board with PCB antenna board
- FCC and CE certified
- Dual purpose demonstration and development hardware board based on the NXP LPC 11U24 microcontroller
- Onboard LCD display
- NXP LM75B temperature sensor
- Voltage monitors
- I²C serial bus connector
- JTAG debug connector
- Demonstrate bidirectional I²C serial bus/NFC communication
- Illustrate NDEF messaging
- Monitor energy harvesting capability
- Provides a localized application development environment
Additional components
- NTAG I²C plus tag chips mounted on a Class 6 Flex-board with built-in I²C serial bus interface connectors for easier product insertion and testing
- 10 NTAG I²C plus packed SO8 samples may be used for first prototypes
- Field Detector Board with visual (LED) output to facilitate location of the optimum RF field, or to ensure that NFC has been enabled
- Additional Identive CLOUD 3700F reader (kit also available without reader to be used with an NFC-enabled phone OM5569 NT322E)
Applications
- Windows-based application and source code available under Downloads
- Peek and Poke Application: A PC-based NTAG I²C device register and memory exploration software tool with a graphical user interface
