NTAG® 5 boost：小型デバイス向けNFCフォーラム準拠I²Cブリッジ
NTAG5-BOOST アラートの受信
タグおよびリーダー・デバイス向けの新しいオンラインNFCアンテナ・ツールをご覧ください。

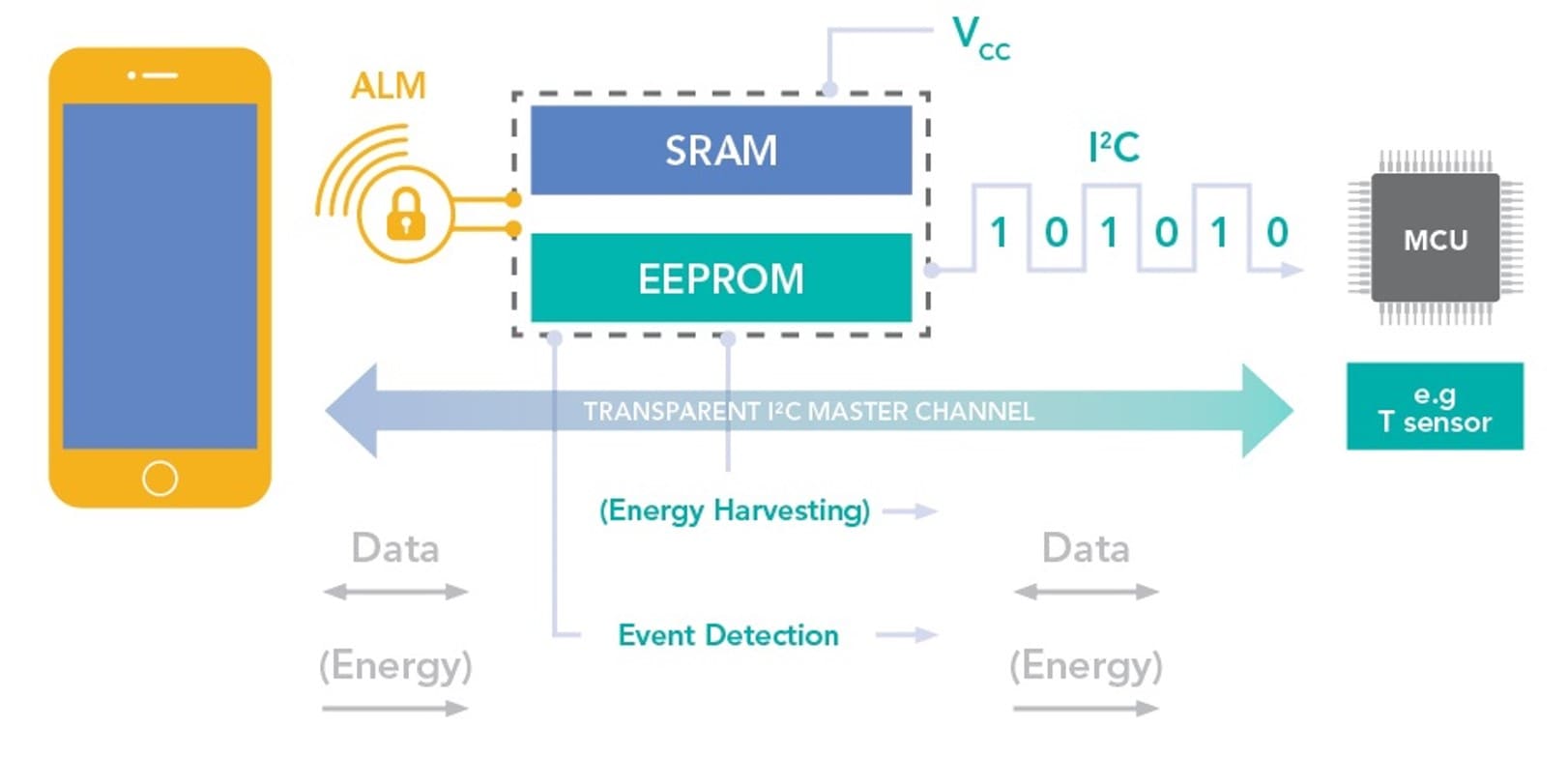

NXPのNTAG 5 boostは、NFCのフットプリントを縮小すると同時にAESのセキュリティを追加することで、IoT、民生用、および産業用アプリケーション向けの超小型デバイスの設計を支援します。
この製品は、際立った読み取り範囲を持つNFCフォーラム準拠の非接触型タグであり、小型デバイスがクラウドや、スマートフォンなどのNFC対応デバイスと相互通信できるようにします。
長期製品供給へのコミットメント
NTA53321G0Fには、今日、明日、そしてその先までお客様の開発をサポートする長期供給プログラムが備わっています。長期製品供給プログラムは、組込み設計向けの安定的な製品供給を保証します
製品詳細
特長
主な特長
- アクティブ負荷変調
- AES相互認証
- I2Cターゲット/コントローラ・チャネル
- GPIOおよびPWM
NFCインターフェース
- NFCフォーラムType 5タグに完全準拠
- 8バイトの一意の識別子
- 32バイトの再プログラム可能なオリジナリティ署名
ホスト・インターフェース
- 最大400 kHzをサポートするI2Cコントローラ/ターゲット・インターフェース
- 2つのGPIO
- 2チャネルのパルス幅変調出力
- イベント検出ピン
スケーラブルなセキュリティ
- AES 128ビット相互認証
- 32/64ビット・パスワード保護
- 読み取り専用でのロック
- NFCサイレンス
- 構成可能な3つのユーザー・メモリ領域
- ECCベースの再プログラム可能なオリジナリティ署名
メモリ
- 2048バイトのユーザー・メモリ
- 256バイトのSRAM
比較表
| 特長 | NTAG 21xF | NTAG 5 switch | NTAG I2C plus | NTAG 5 link | NTAG 5 boost |
|---|---|---|---|---|---|
| NFCフォーラム・タグType | 2 | 5 | 2 | 5 | 5 |
| インターフェース最大速度 - NFC/I2C | 106 kbps/- | 53 kbps/- | 106 kbps/400 kHz | 53 kbps/400 kHz | 53 kbps/400 kHz |
| メモリ・サイズ | 144または888バイト | 512バイト | 888または1912バイト 64バイトのSRAM |
2048バイト 256バイトのSRAM |
2048バイト 256バイトのSRAM |
| NFCの観点からの メモリ保護 |
読み取り専用ロックと 32ビット・パスワード |
読み取り専用ロックと 32または64ビット・パスワード |
読み取り専用ロックと 32ビット・パスワード |
読み取り専用ロックと 32または64ビット・パスワード AES相互認証* |
読み取り専用ロックと 32または64ビット・パスワードまたは AES相互認証 |
| 接続されたホストからの メモリ保護 |
- | - | NFCパスワード保護領域への アクセス制限 |
32 ビット・パスワード | 32 ビット・パスワード |
| メモリ領域 | 2 | 3 | 2 | 3 | 3 |
| オリジナリティ署名 | 固定 | 再プログラム可能 | 固定 | 再プログラム可能 | 再プログラム可能 |
| エネルギー・ハーベスティング | - | 最大30 mWまで制御 | あり 最大15 mW |
最大30 mWまで制御 | パッシブで使用された場合 最大30 mWまで制御 |
| 有線インターフェース | フィールド検出ピン | PWM、GPIO、イベント検出ピン | I2Cターゲット、イベント検出ピン | PWM、GPIO、I2Cターゲット、I2Cトランスペアレント・コントローラ*、イベント検出 | PWM、GPIO、I2Cターゲット、I2Cトランスペアレント・コントローラ、イベント検出 |
| スタンバイ/ハード・パワーダウン標準値 | - | 6 µA/0.25 µA | - | 6 µA/0.25 µA | 10 µA/0.25 µA |
| アクティブ負荷変調 | - | - | - | - | あり。VCC供給時 |
| 温度範囲 | -25°C～+70°C | -40°C～+85°C | -40°C～+105°C | -40°C～+85°C | -40°C～+85°C |
* NTP5332でのみ利用可能
