NTAG I²C Plus 2K： I²Cインターフェース付きNFCフォーラムType 2タグ
タグおよびリーダー・デバイス向けの新しいオンラインNFCアンテナ・ツールをご覧ください。
NTAG I²C plusは、パッシブNFCインターフェースと非接触I²C通信インターフェースを組み合わせたものです。このコネクテッドNFCタグは、ホーム・オートメーションや民生用アプリケーションでNFCを実現するために設計されており、ほとんどあらゆる電子デバイスにタップ＆ゴーのコネクティビティを迅速に追加できる費用対効果に優れたソリューションです。
これらのデバイスは、第1世代のNTAG I²Cと完全な下位互換性を維持しながら、パスワード保護、両方のインターフェースからの完全なメモリ・アクセス構成、クローニングから保護するためのオリジナリティ署名といった高度な機能が追加されています。
長期製品供給へのコミットメント
NT3H2211およびNT3H2111には、今日、明日、そしてその先までお客様の開発をサポートする長期供給プログラムが備わっています。長期製品供給プログラムは、組込み設計向けの安定的な製品供給を保証します

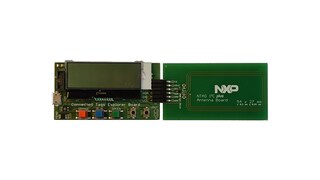

製品詳細
特長
主な特長
- パススルー・モード
- 64バイトSRAMバッファ使用で最大40 kbit/s
- エネルギー・ハーベスティング
- 最大15 mW
- フィールド検出ピンを使用したホスト・ウェイクアップ
- パスワード保護
- EEPROMおよびSRAMへのアクセスを制限する32ビット・パスワード
- オリジナリティ署名
- クローニングから保護するための32バイト楕円曲線オリジナリティ署名
NFCインターフェース
- 相互運用性
- ISO/IEC 14443 Aに完全準拠
- NFCフォーラムType 2タグに完全準拠
- NTAG I²Cとの1対1の下位互換性
- 一意性
- 7バイトの一意の識別子（ISO/IEC 14443-3準拠）
- チップの種類を容易に識別するGET_VERSIONコマンドとサポート機能
- 32バイトのオリジナリティ署名
- ISO/IEC 14443およびNFCフォーラムType 2タグの機能
- 最大100 mmの動作距離
- 確実な衝突防止
- 4バイトの書き込み速度がEEPROMで4.8 ms未満、SRAMで0.8 ms未満
- 64バイトの書き込み速度がSRAM (FAST_WRITE) で6.1 ms未満
I2Cインターフェース
- 特長
- 最大400 kHzをサポートするI²Cターゲット・インターフェース
- 16バイトの書き込み速度がEEPROMで4.5 ms未満、SRAMで0.4 ms未満
- このデバイスは、標準のI²C EEPROMまたはI²C SRAMとして使用可能
セキュリティ
- NFCフォーラムType 2タグの機能
- 7バイトの一意の識別子
- ワンタイム・プログラマブルCapability Container
- 読み取り専用でのロック
- 特別な機能
- 楕円曲線ベースのオリジナリティ署名
- 32ビット・パスワード保護
- 保護されたデータに対するパスワード認証の失敗を一定回数に制限するセーフガード機能
- I²Cの観点からのアクセス制限
- パススルーおよびミラー・モード動作時のパスワード保護が可能
メモリ
- 内蔵メモリ
- 1912または888バイトのユーザー・メモリ空き領域
- 64バイトSRAM
- 仕様
- データ保持期間20年
- 書き込みサイクル500,000回
部品番号： NT3H2111W0FHK, NT3H2111W0FT1, NT3H2111W0FTT, NT3H2211W0FT1, NT3H2211W0FTT.
接続モード
直接電源
代替的に、NTAG I²Cタグ・チップによってハーベストされた電力は、低消費電力マイクロコントローラ、センサ、インジケータなどの消費電力の少ないデバイスへの電源として直接利用することもできます。
エネルギー・ハーベスティング

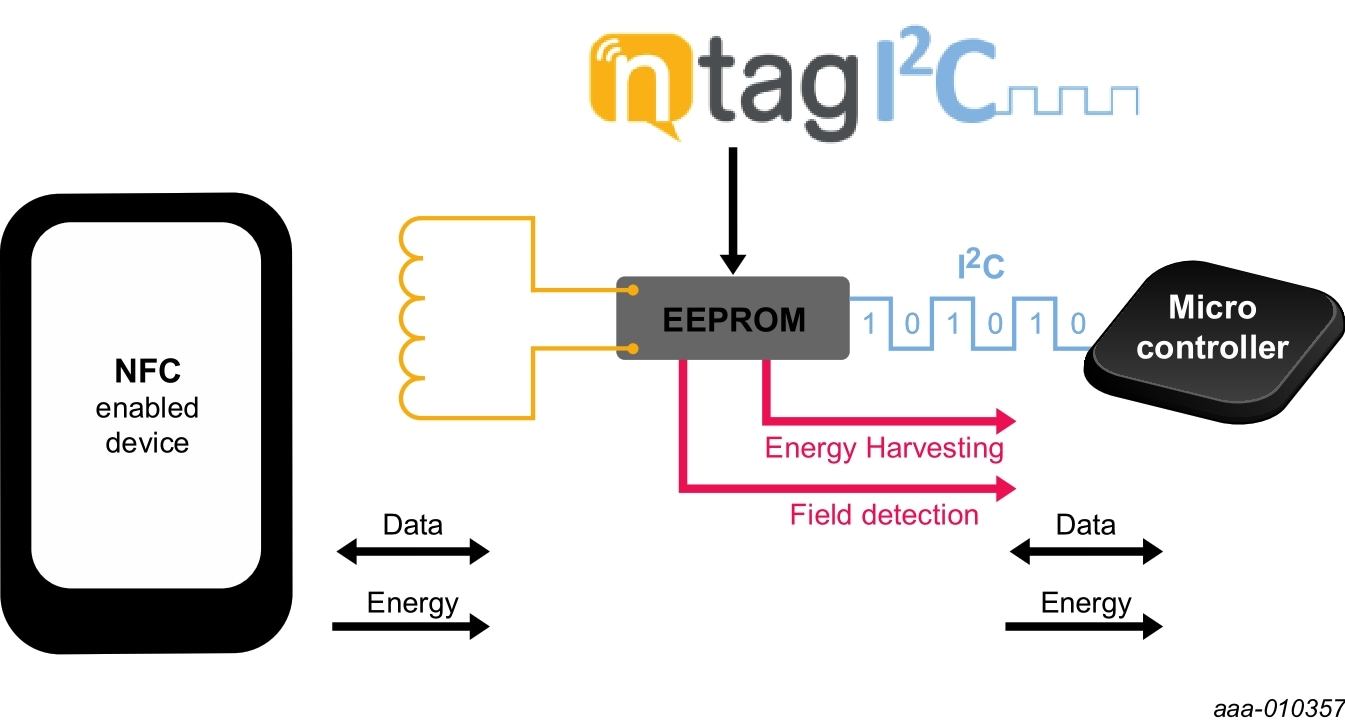

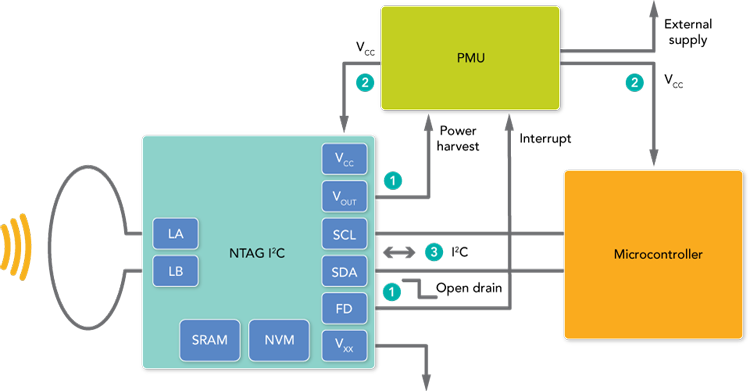

NTAG I²Cタグ・チップのエネルギー・ハーベスティング機能とフィールド検出 (FD) 機能は、連携してパワー・マネジメントをサポートします。アンテナにRFフィールドが印加されると、FD出力がローにアサートされ、RFフィールドからNTAG I²Cタグ・チップによってハーベストされたエネルギーがパワー・マネジメント・ユニット (PMU) に出力 (VOUT) されます (1)。PMUは、受け取った電力をNTAG I²Cタグ・チップとマイクロコントローラの両方に分配し (2)、これによってI²Cバスがアクティブとなり (3)、通信が可能になります。
SRAMを使用したパススルー・モード（デバイス駆動モード）
オンチップの64バイトSRAMは、データ・パススルー・オプションをサポートすることで、通信が開始された後のデータ転送のためにEEPROMのアクセス制限を維持します。この場合、データはNFCインターフェースからSRAMバッファを介してI²Cシリアル・バス・インターフェースに流れるか、あるいはその逆方向に流れます。NTAG I²Cタグ・チップは、このモードではモデムとして機能します。
EEPROMを使用したデータ転送モード（パッシブ/スタティック・モード）

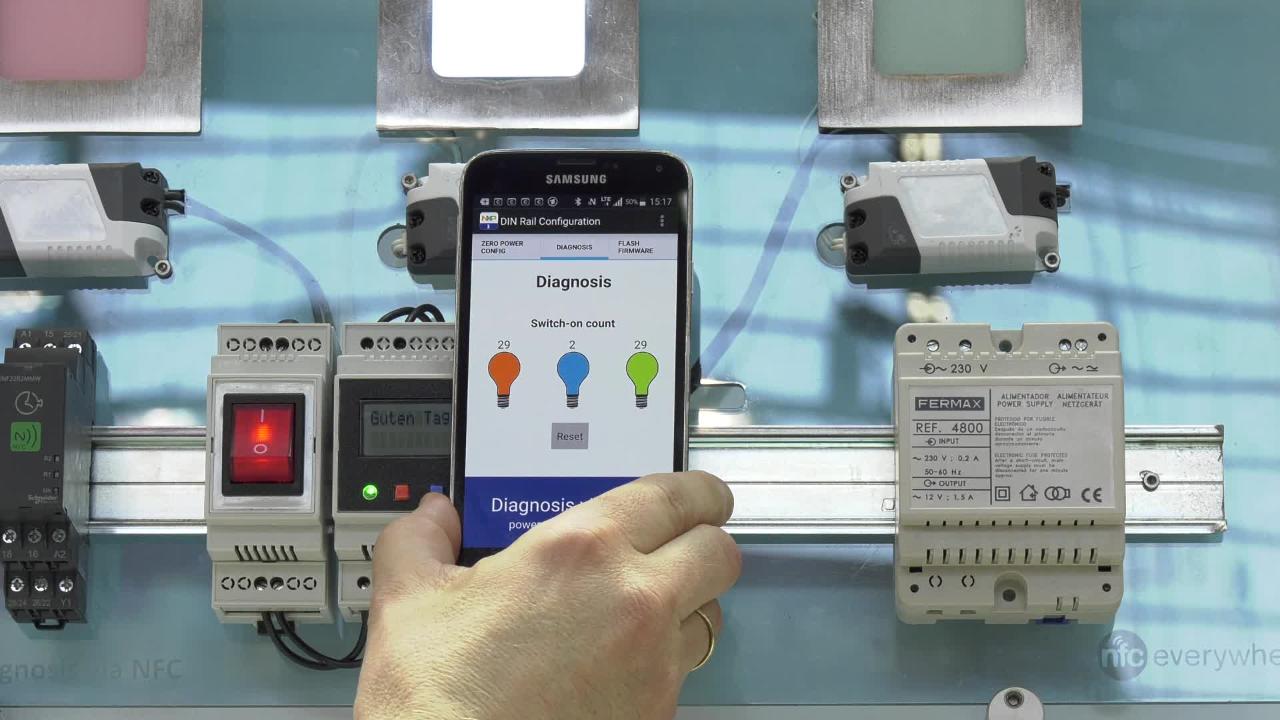

メーカーによって製品にNTAG I²Cタグ・チップが組み込まれている場合、製品の電源が入っていない状態であっても、ユーザーはRFインターフェースを介して製品に情報をダウンロードすることができます。NTAG I²Cタグ・チップが、NFC対応のモバイル機器と密閉/包装された製品を接続する役割を果たすためです。
非接触NFCインターフェースは、デバイスの電源がオフの状態でも動作し、NTAG I²Cタグ・チップによって不揮発性EEPROMメモリに保存されているデータを受信することが可能です。後でデバイスの電源が入ったとき、マイクロプロセッサはI²Cシリアル・バス・インターフェースを介して書き込み済みのデータにアクセスできます。同様に、マイクロプロセッサは給電中にEEPROMにデータを書き込むことができ、このデータには、デバイスの電源が入っているかどうかにかかわらず、後でNFCインターフェースを介してアクセスすることが可能です。
直接電源
エネルギー・ハーベスティング
SRAMを使用したパススルー・モード（デバイス駆動モード）
EEPROMを使用したデータ転送モード（パッシブ/スタティック・モード）
