NTAG® 5 switch：ライティングおよびゲーム向けNFCフォーラム準拠PWM GPIOブリッジ

NTAG5-SWITCH

NXPのNTAG 5 switchにより、さまざまなゲームやライティングのアプリケーションならびに他のコスト重視の設計においてMCUが不要となり、開発者はコストを抑えながら機能、コネクティビティ、および効率を向上させることができます。この製品は、13.56 MHzで動作し、NFCフォーラムに準拠した非接触タグです。

NFC対応デバイスとの近距離での双方向通信リンク、および長距離に及ぶパワフルな産業用リーダーにより、遠近両方の読み取り範囲に対応します。そのため、工場における自動での較正やパラメータ化が可能になります。また、簡単な設定でさまざまな制御機能をサポートし、オンボードのオリジナリティ・チェックによりユーザーは最終製品の信頼性を検証できます。

長期製品供給へのコミットメント

NTP52101G0Jには、今日、明日、そしてその先までお客様の開発をサポートする長期供給プログラムが備わっています。長期製品供給プログラムは、組込み設計向けの安定的な製品供給を保証します

詳細はこちら

製品詳細

セクションを選択:

ブロック図

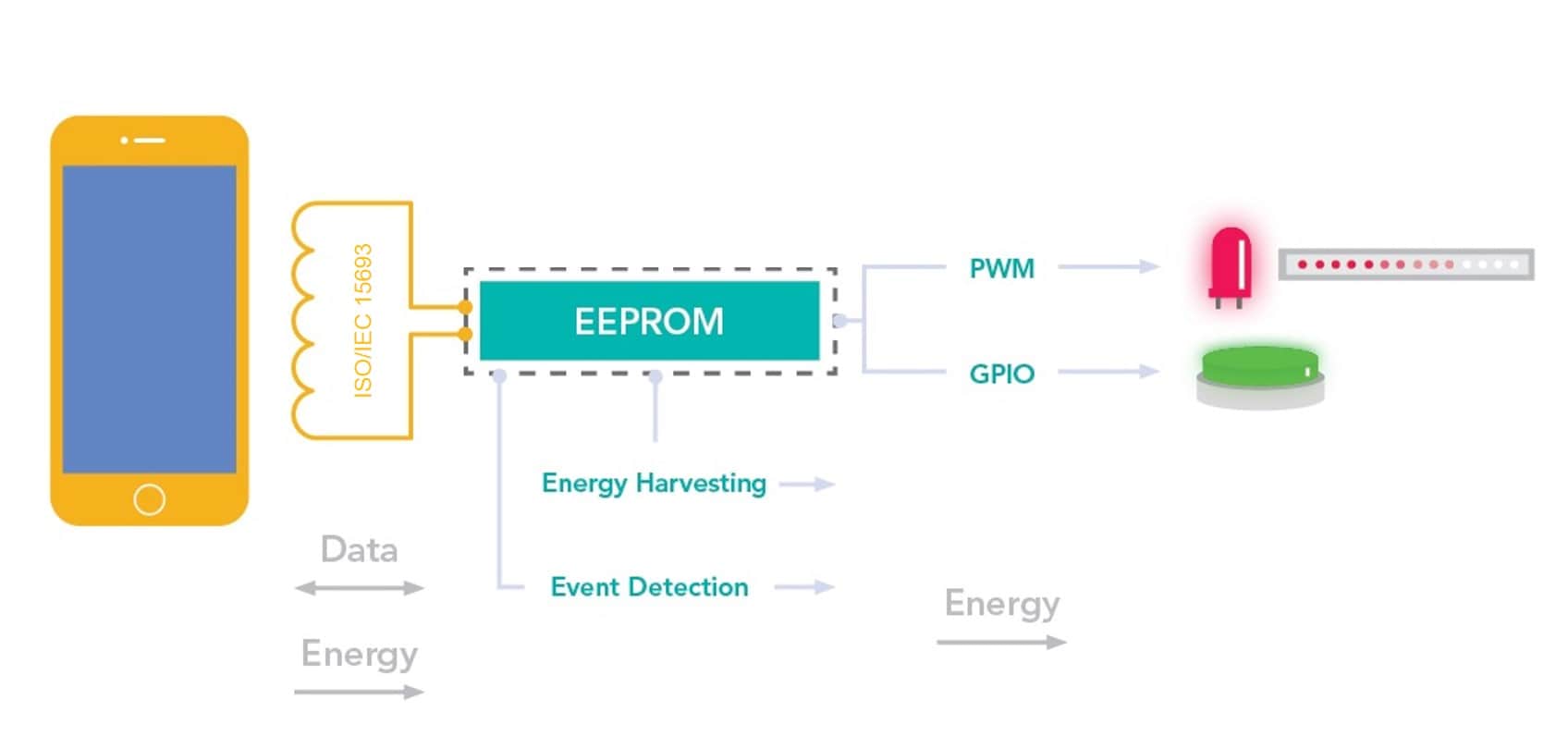

NTAG 5 switchのブロック図

NTAG 5 switch block diagram
図を取得する PDF

特長

主な特長

  • GPIOおよびPWM
  • 最大30 mWの出力を設定可能なエネルギー・ハーベスティング

NFCインターフェース

  • NFCフォーラムType 5タグに完全準拠
  • 8バイトの一意の識別子
  • 32バイトの再プログラム可能なオリジナリティ署名

ホスト・インターフェース

  • 2つのGPIO
  • 2チャネルのパルス幅変調出力
  • イベント検出ピン

スケーラブルなセキュリティ

  • 32/64ビット・パスワード保護
  • 読み取り専用でのロック
  • 構成可能な3つのユーザー・メモリ領域
  • ECCベースの再プログラム可能なオリジナリティ署名

メモリ

  • 512バイトのユーザー・メモリ

比較表

特長 NTAG 21xF NTAG 5 switch NTAG I2C plus NTAG 5 link NTAG 5 boost
NFCフォーラム・タグType 2 5 2 5 5
インターフェース最大速度 - NFC/I2C 106 kbps/- 53 kbps/- 106 kbps/400 kHz 53 kbps/400 kHz 53 kbps/400 kHz
メモリ・サイズ 144または888バイト 512バイト 888または1912バイト
64バイトのSRAM		 2048バイト
256バイトのSRAM		 2048バイト
256バイトのSRAM
NFCの観点からの
メモリ保護		 読み取り専用ロックと
32ビット・パスワード		 読み取り専用ロックと
32または64ビット・パスワード		 読み取り専用ロックと
32ビット・パスワード		 読み取り専用ロックと
32または64ビット・パスワード
AES相互認証*		 読み取り専用ロックと
32または64ビット・パスワードまたは
AES相互認証
接続されたホストからの
メモリ保護		 - - NFCパスワード保護領域への
アクセス制限		 32 ビット・パスワード 32 ビット・パスワード
メモリ領域 2 3 2 3 3
オリジナリティ署名 固定 再プログラム可能 固定 再プログラム可能 再プログラム可能
エネルギー・ハーベスティング - 最大30 mWまで制御 あり
最大15 mW		 最大30 mWまで制御 パッシブで使用された場合
最大30 mWまで制御
有線インターフェース フィールド検出ピン PWM、GPIO、イベント検出ピン I2Cターゲット、イベント検出ピン PWM、GPIO、I2Cターゲット、I2Cトランスペアレント・コントローラ*、イベント検出 PWM、GPIO、I2Cターゲット、I2Cトランスペアレント・コントローラ、イベント検出
スタンバイ/ハード・パワーダウン標準値 - 6 µA/0.25 µA - 6 µA/0.25 µA 10 µA/0.25 µA
アクティブ負荷変調 - - - - あり。VCC供給時
温度範囲 -25°C～+70°C -40°C～+85°C -40°C～+105°C -40°C～+85°C -40°C～+85°C

* NTP5332でのみ利用可能
