A6G35S006N 3500 MHz PCB DXF file
-
Design Tool
A6G35S006N S-Parameters

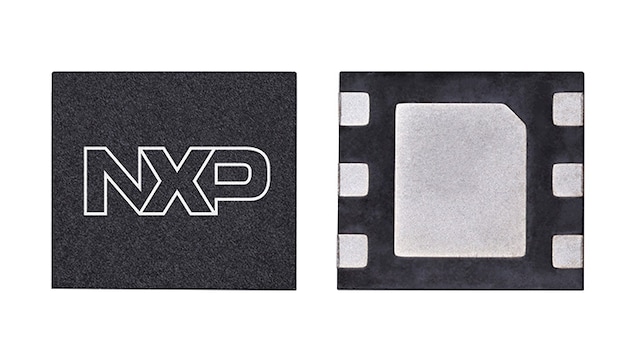

A6G35S006N 2496～5000 MHz、28 dBm平均、48 V Airfast® RFパワーGaNトランジスタ
このA6G35S006N 28 dBm平均、10 WピークのRFパワーGaNトランジスタは、2496～5000 MHzの周波数範囲を対象とするセルラー基地局アプリケーション向けに設計されています。
製品詳細
特長
- 高い端子インピーダンスによる最適な広帯域性能
- 複雑性の低い線形化システム向けに設計
- ユニバーサル広帯域ドライバ
- 5G基地局用のマッシブMIMOアクティブアンテナ・システム向けに最適化
RF性能表
3500 MHz
シングルキャリアW-CDMAリファレンス回路での標準性能：VDD = 48 Vdc、IDQ = 18 mA、Pout = 28 dBm（平均）、入力信号PAR = 9.9 dB（CCDFで0.01%の確率） (1)
| 周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
|---|---|---|---|---|
| 3300 MHz | 21.1 | 18.5 | 9.9 | -39.5 |
| 3400 MHz | 21.1 | 19.0 | 9.8 | -39.5 |
| 3500 MHz | 21.0 | 19.7 | 9.7 | -39.6 |
| 3600 MHz | 20.6 | 20.2 | 9.6 | -40.1 |
| 3670 MHz | 20.4 | 20.7 | 9.5 | -39.7 |
3900 MHz
シングルキャリアW-CDMAでの標準性能：VDD = 48 Vdc、IDQ = 18 mA、Pout = 28 dBm（平均）、入力信号PAR = 9.9 dB（CCDFで0.01%の確率）(1)
| 周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
|---|---|---|---|---|
| 3670 MHz | 19.7 | 18.5 | 9.8 | -43.1 |
| 3700 MHz | 20.2 | 18.8 | 9.8 | -42.8 |
| 3800 MHz | 20.8 | 19.4 | 9.6 | -44.0 |
| 3900 MHz | 20.6 | 19.9 | 9.5 | -44.3 |
| 4000 MHz | 20.2 | 20.7 | 9.4 | -44.2 |
| 4100 MHz | 20.0 | 21.7 | 9.3 | -44.8 |
4900 MHz
シングルキャリアW-CDMAでの標準性能：VDD = 48 Vdc、IDQ = 19 mA、Pout = 28 dBm（平均）、入力信号PAR = 9.9 dB（CCDFで0.01%の確率）(1)
| 周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
|---|---|---|---|---|
| 4800 MHz | 17.5 | 17.2 | 9.3 | -44.2 |
| 4900 MHz | 18.0 | 17.5 | 8.7 | -46.2 |
| 5000 MHz | 17.7 | 17.3 | 8.6 | -48.3 |
