S32K1 汎用MCU

画像にカーソルを合わせると拡大表示されます。

S32K1マイクロコントローラ・ファミリはAEC-Q100に準拠した32ビットMCUで、スケーラブルなArm^® Cortex^®-Mをベースとし、将来性が確保された商用グレードの包括的ツール・スイートを備え、ASIL Bまでの車載および産業用機能安全アプリケーションをサポートしています。

S32K1 MCUは、超低消費電力の動作モード、NXPファームウェアを搭載した暗号化セキュリティ・エンジン、および低レベル・ドライバとFreeRTOS^™ OSを備えた車載グレードのソフトウェア開発キット (SDK) を特徴としています。S32K1 MCUのパッケージには、QFN、LQFP、およびMAPBGAが採用されています。

データシート

リファレンス・マニュアル

製品詳細

ブロック図

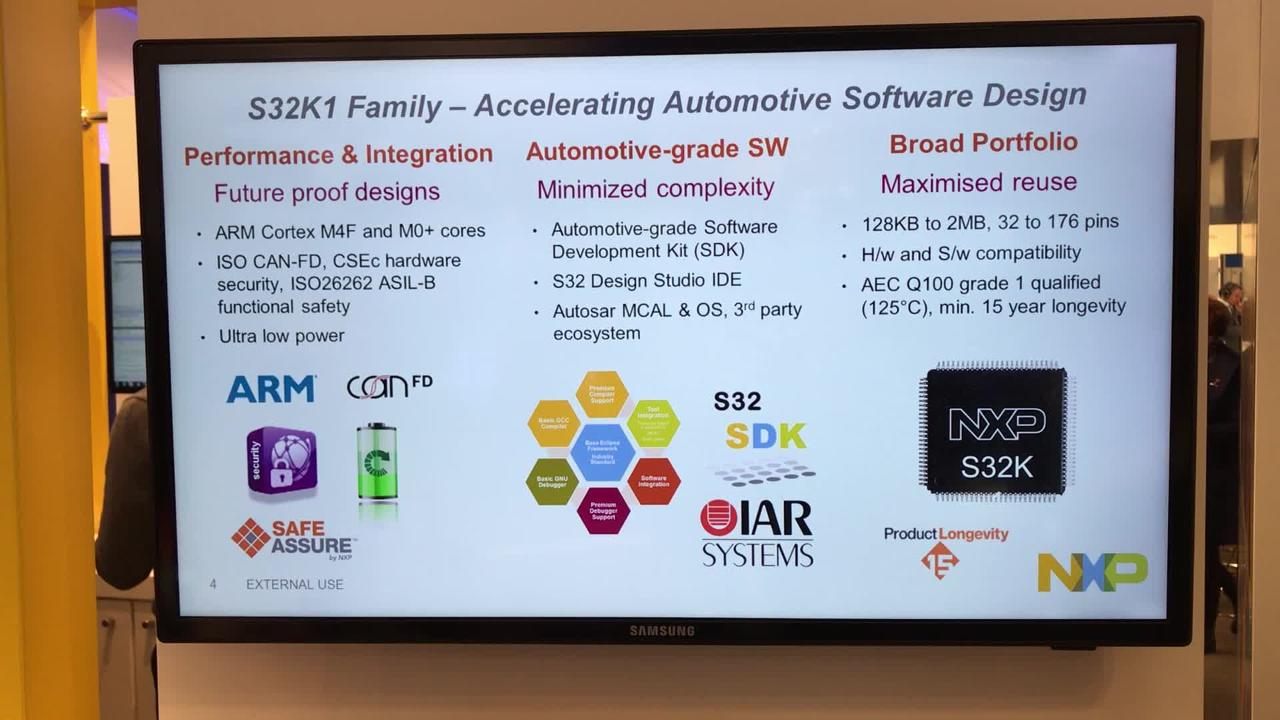

S32K1ファミリの特長

図を取得する PDF

特長

スケーラブルなシングル・プラットフォーム

48 MHz Cortex-M0+コアまたは80/112 MHz Cortex-M4Fコア
ECC付き128 KB～2 MBフラッシュ・メモリ。最大4 KBのEEPROM
12ビット1 Msps ADC、デッドタイム挿入と故障検出を備えた16ビットFlexTimer
スケーラブルな低消費電力のRunモードおよびStopモード。高速ウェイクアップ、クロックおよびパワー・ゲーティング
QFN、LQFP、MAPBGAのパッケージ。-40～125/150° C。最低15年の長期製品供給
AEC-Q100準拠

グレード0：-40°C～+150°C Ta
グレード1：-40°C～+125°C Ta
グレード2：-40°C～+105°C Ta

セーフティ、セキュリティ、コネクティビティ

機能安全：ISO 26262 ASIL Bまで準拠
ハードウェアおよびソフトウェアのウォッチドッグ、クロック/電力/温度モニタ
セーフティ・ドキュメントとSafeAssureコミュニティでのサポート
CSEcセキュリティ・エンジン - AES-128、セキュア・ブートおよびキー・ストレージ
イーサネット (10/100 Mbit/s)、CAN FD、FlexIO (UART、I²C、SPI、I²S、LIN、PWM...)、シリアル・オーディオ・インターフェース、QSPI

商用グレード・ソフトウェアの包括的エコシステム

S32 Design Studio IDE：Eclipse、GCC、およびデバッガ
商用グレードS32ソフトウェア開発キット (S32 SDK)：SPICEレベル3に準拠、MISRAテスト済み
NXP AUTOSAR^{^®} MCAL（ISO 26262およびQM準拠）およびOS
セキュリティ・ファームウェア - NXP提供
機能安全アプリケーション向けコア・セルフテスト・ライブラリ
商用グレードASIL準拠リアルタイム・ドライバ (RTD) をサポート
MATLAB^®およびSimulink^®向けモデルベース設計ツールボックス (MBDT)、FreeMASTER (Lite)、およびモータ制御アプリケーション・チューニング (MCAT) ツール、Automotive Math and Motor Controlライブラリ (AMMCLib) セット
サード・パーティ・エコシステムのサポートにより、市場投入までの期間を短縮

部品番号： FS32K116LAT0MFMT, FS32K116LAT0MLFT, FS32K116LIT0VFMT, FS32K116LIT0VLFT, FS32K118LAT0MLFT, FS32K118LAT0MLHT, FS32K118LIT0VLFT, FS32K142HAT0MLFT, FS32K142HAT0MLHT, FS32K142HAT0MLLT, FS32K142HVT0VLHT, FS32K142UAT0VLFT, FS32K142UAT0VLHT, FS32K142UAT0VLLT, FS32K142UIT0VLHT, FS32K142WAT0WLFT, FS32K142WAT0WLHT, FS32K144HAT0MLFT, FS32K144HAT0MLHT, FS32K144HAT0MLLT, FS32K144HAT0MMHT, FS32K144HVT0VLHT, FS32K144HXT0VLHT, FS32K144HXT0VLLT, FS32K144UAT0VLFT, FS32K144UAT0VLHT, FS32K144UAT0VLLT, FS32K144UAT0VMHT, FS32K144UIT0VLHT, FS32K144ULT0VLHT, FS32K144ULT0VLLT, FS32K144WAT0WLFT, FS32K144WAT0WLHT, FS32K146HAT0MLHT, FS32K146HAT0MLLT, FS32K146HAT0MLQT, FS32K146HAT0MMHT, FS32K146HVT0VLHT, FS32K146HXT0VLLT, FS32K146UAT0VLHT, FS32K146UAT0VLLT, FS32K146UAT0VLQT, FS32K146UAT0VMHT, FS32K146UIT0VLLT, FS32K146ULT0VLLT, FS32K148HAT0MLLT, FS32K148HAT0MLQT, FS32K148HAT0MLUT, FS32K148HAT0MMHT, FS32K148UGT0VLQT, FS32K148UIT0VLQT, FS32K148UJT0VLLT, FS32K148UJT0VLQT, FS32K148UJT0VLUT, FS32K148UJT0VMHT.
