i.MX 6SLL IBIS Model files
i.MX 6SLL Processors - Single-Core Processor with Arm® Cortex®-A9 Core
i.MX6SLL アラートの受信
The i.MX 6SLL processor represents NXP’s latest achievement in integrated multimedia applications processors, which are part of a growing family of multimedia-focused products that offer high-performance processing and are optimized for lowest power consumption.
The processor features NXP’s advanced implementation of a single Arm® Cortex®-A9, which operates at speeds up to 1GHz. The processor provides a 32-bit DDR interface that supports LPDDR2 and LPDDR3. In addition, there are a number of other interfaces for connecting peripherals, such as WLAN, Bluetooth™, GPS, hard drive, displays and camera sensors.
i.MX 6 applications processors are part of NXP's EdgeVerse™ edge computing platform.
製品詳細

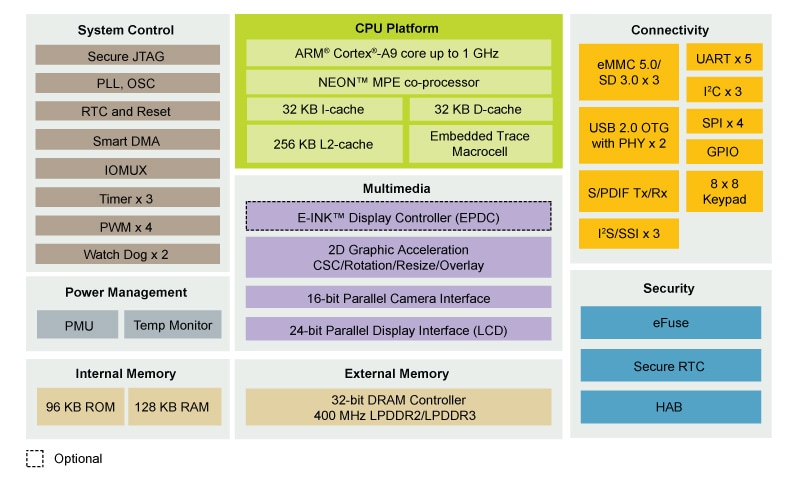

ブロック図
Features
Processor
- 1x Arm® Cortex®-A9 up to 1 GHz (with TrustZone)
- 32 KByte L1 Instruction Cache
- 32 KByte L1 Data Cache
- Private Timer and Watchdog
- Cortex-A9 NEON MPE (Media Processing Engine) co-processor
Memory
- 32 bit LPDDR2
- 32 bit LPDDR3
Connectivity
- 2 x USB 2.0 OTG with PHY
- 3 x eMMC 5.0/SD 3.0
- 3 x I2S/SSI
- 4x SPI, 5x UART, 3x I2C
- S/PDIF Tx/Rx
Display
- EPDC, color, and monochrome E-INK, up to 2332x1650 resolution and 5-bit grayscale, supporting Gen-II (REAGL/-D) Processing
- Single Engine
- 24-bit Parallel LCD Display 2D graphics processor PXP that can support CSC, dithering, rotation, resize, and overlay
Package and Temperature
- 13 x 13 mm, 0.5 mm BGA
- 14 x 14 mm, 0.65 mm BGA
- Consumer (0° to +95°), up to 1 GHz
- Industrial (-40° to 105°) , up to 800 MHz
Part numbers include: MCIMX6V2CVM08AB, MCIMX6V7DVN10AB.
ドキュメンテーション
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 17 ドキュメント
-
リファレンス・マニュアル
i.MX 6SLL Applications Processor Reference Manual
-
アプリケーション・ノート
i.MX ROMs Log Events
設計・リソース
ハードウェア
2 ハードウェア提供
-

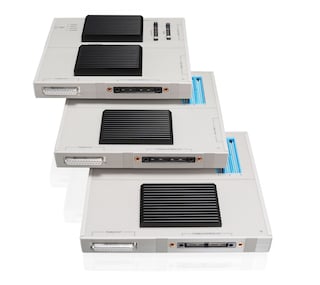

エミュレータ/プローブ
IMX_L4.1.15_2.1.0_MFG_TOOL
-

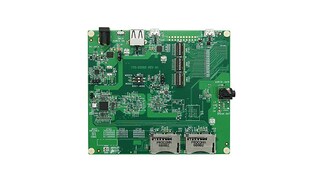

評価/開発ボードおよびシステムEvaluation kit for the i.MX 6SLL Applications Processor
ソフトウェア
4 ソフトウェア・ファイル
-
BSPとデバイスドライバ
i.MX Software and Development Tools
-
追加ソフトウェアを利用可能 パートナー・ソリューションの特集を表示.
-
OSおよびRTOS
L4.1.15_2.1.0_iMX6SLL
