クアッドLINコマンダ・トランシーバおよびLINコマンダ・コントローラ
SJA1124 アラートの受信

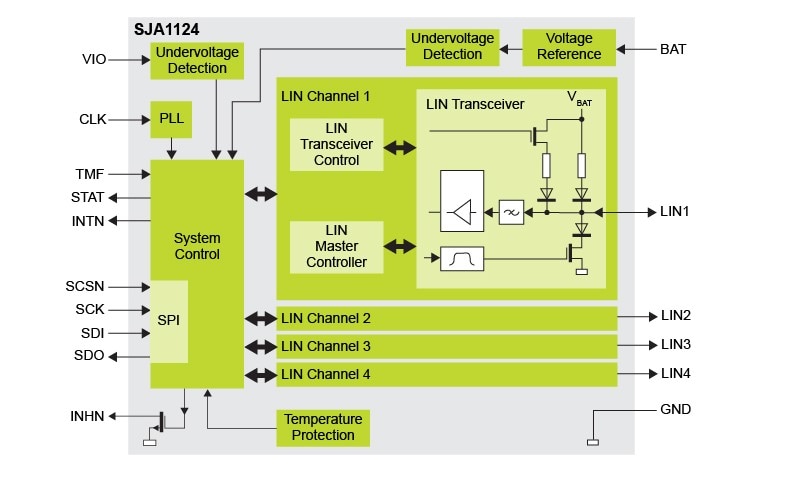

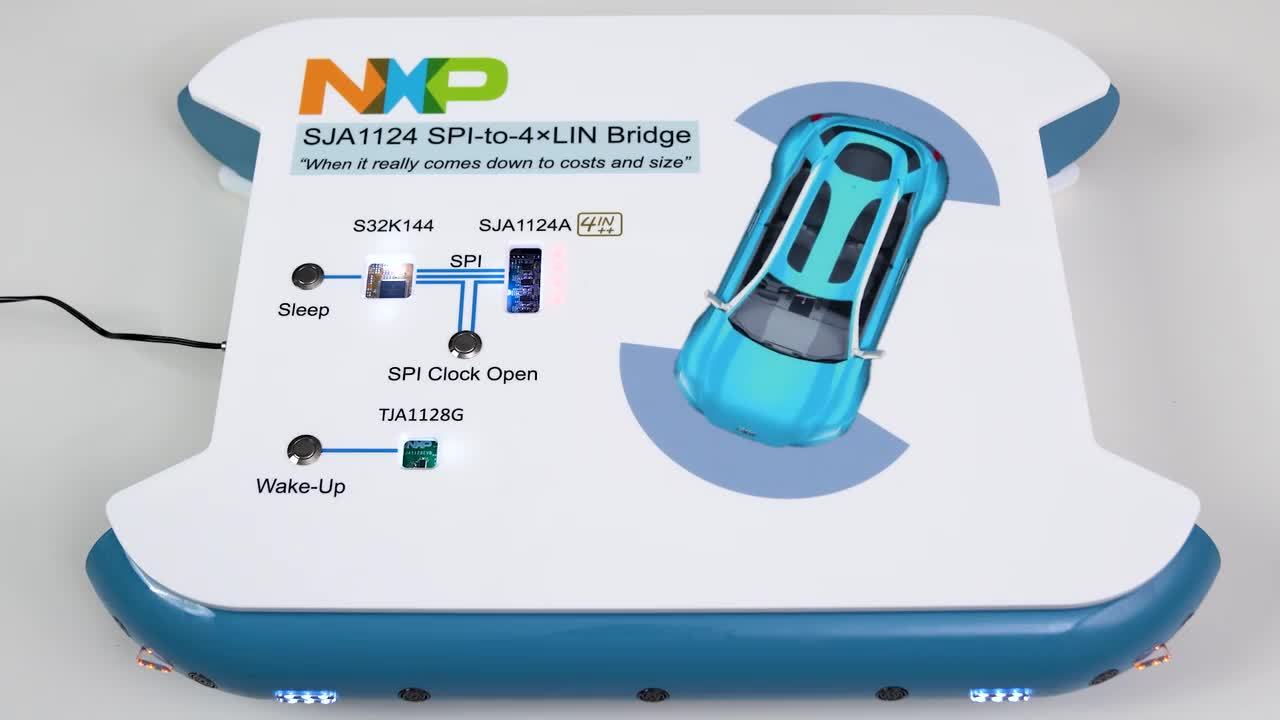

SJA1124は、クアッドLINコマンダ・チャネル・デバイスです。4つの各チャネルに、コマンダ終端付きのLINコマンダ・コントローラとLINトランシーバが搭載されています。LINコマンダ・フレームは、LIN物理層を介して物理的なLINバスに転送されます。
SJA1124は、最大20 kBdのボーレートを使用する車載サブネットワークを主な対象としており、LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12 V LIN) およびSAE J2602-1に準拠しています。
シリアル・ペリフェラル・インターフェース (SPI) と割込み出力が、SJA1124とマイクロコントローラ間のインターフェースを提供します。
製品詳細
特長
主な機能
- 4つのLINコマンダ・チャネル：
- LINコマンダ・コントローラ
- LINトランシーバ
- ダイオードとプルアップ抵抗で構成されるLINコマンダ終端。
- SPIまたはLIN経由でのウェイクアップ機能による低消費電力モードでの非常に低い消費電流
- INHN出力を介した外部電圧レギュレータの制御オプション
- 最大20 kBdのボーレート向けに最適化されたバス信号の形状
- マイクロコントローラとの通信用SPI：
- 設定、制御、診断、およびLINデータ転送にSPIを使用
- 3バイト～18バイトの柔軟なSPIデータ長
- SPIの動作状態を知らせる出力ステータス・ピン
- 割込み出力ピン：割込みを個別に設定可能
- 複数のSJA1124デバイス間での同期LINフレーム転送が容易
- 3.3 Vおよび5 Vマイクロコントローラとの直接インターフェース用のVIO入力
LINコマンダ・コントローラ
- LINチャネルごとに独立した設定：
- ボーレート
- 動作モード
- ステータスと割込み
- LINフレームの完全な処理と転送
- LINフレームごとに1回の割込み
- フォロワ応答タイムアウト検出
- プログラム可能なブレーク長
- 自動同期フィールド生成
- プログラム可能なストップ・ビット長
- ハードウェア・パリティ生成
- ハードウェアまたはソフトウェアでのチェックサム生成
- 故障封じ込め
- フラクショナル・ボーレート・ジェネレータ
保護
- 優れた電磁イミュニティ (EMI)
- 非常に堅牢なESD保護：IEC61000-4-2に準拠した±6 kVのLIN1～LIN4およびBATピン
- 車載環境における過渡電圧から保護された (ISO 7637) バス端子とバッテリー・ピン
- LINドミナント・タイムアウト機能
- 過熱保護
標準/認証
- LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A
- ISO 17987-3:2016、ISO 17987-4:2016 (12 V LIN)
- SAE J2602-1
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。SJA1124は15年間のプログラムの対象です

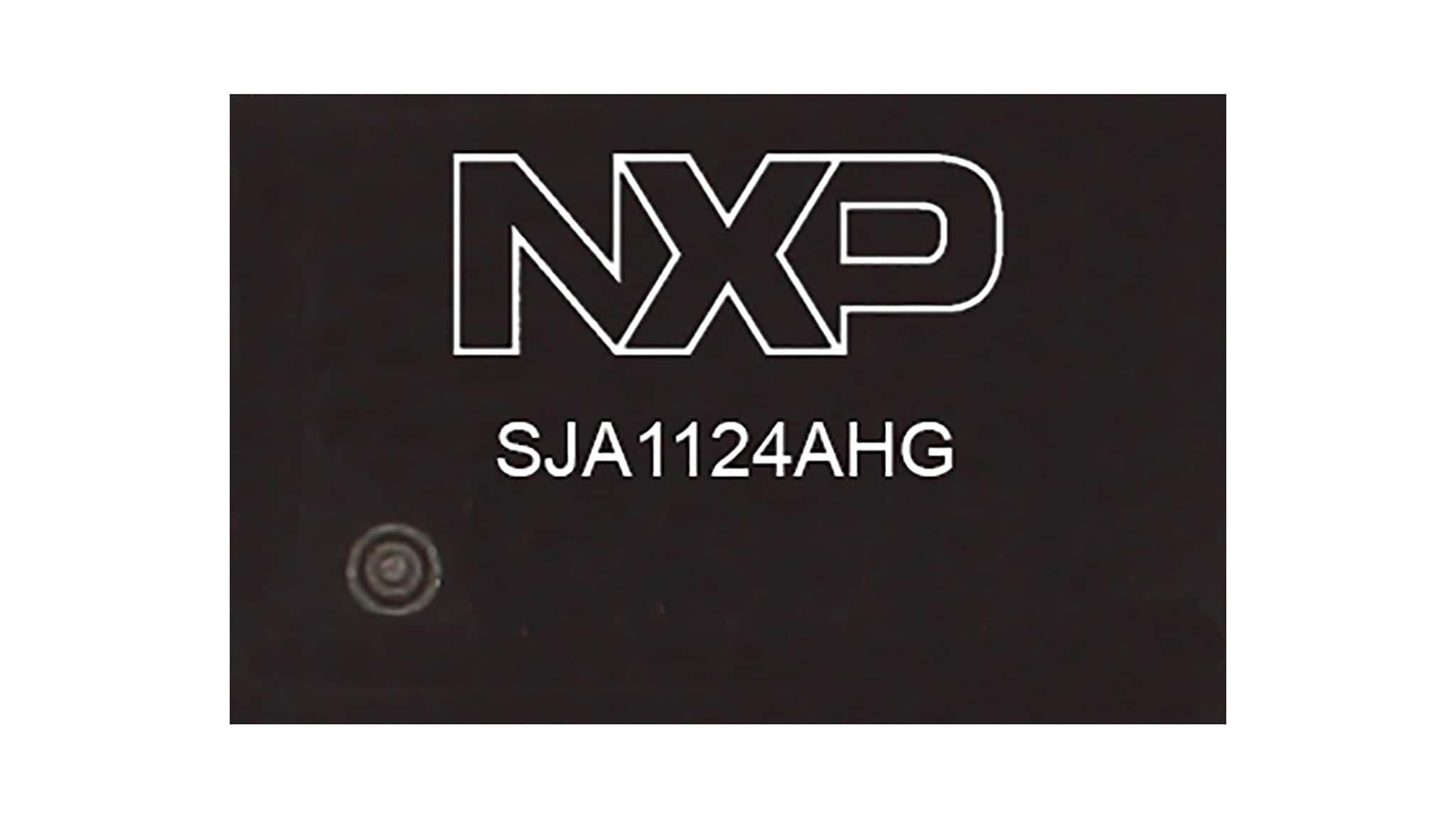

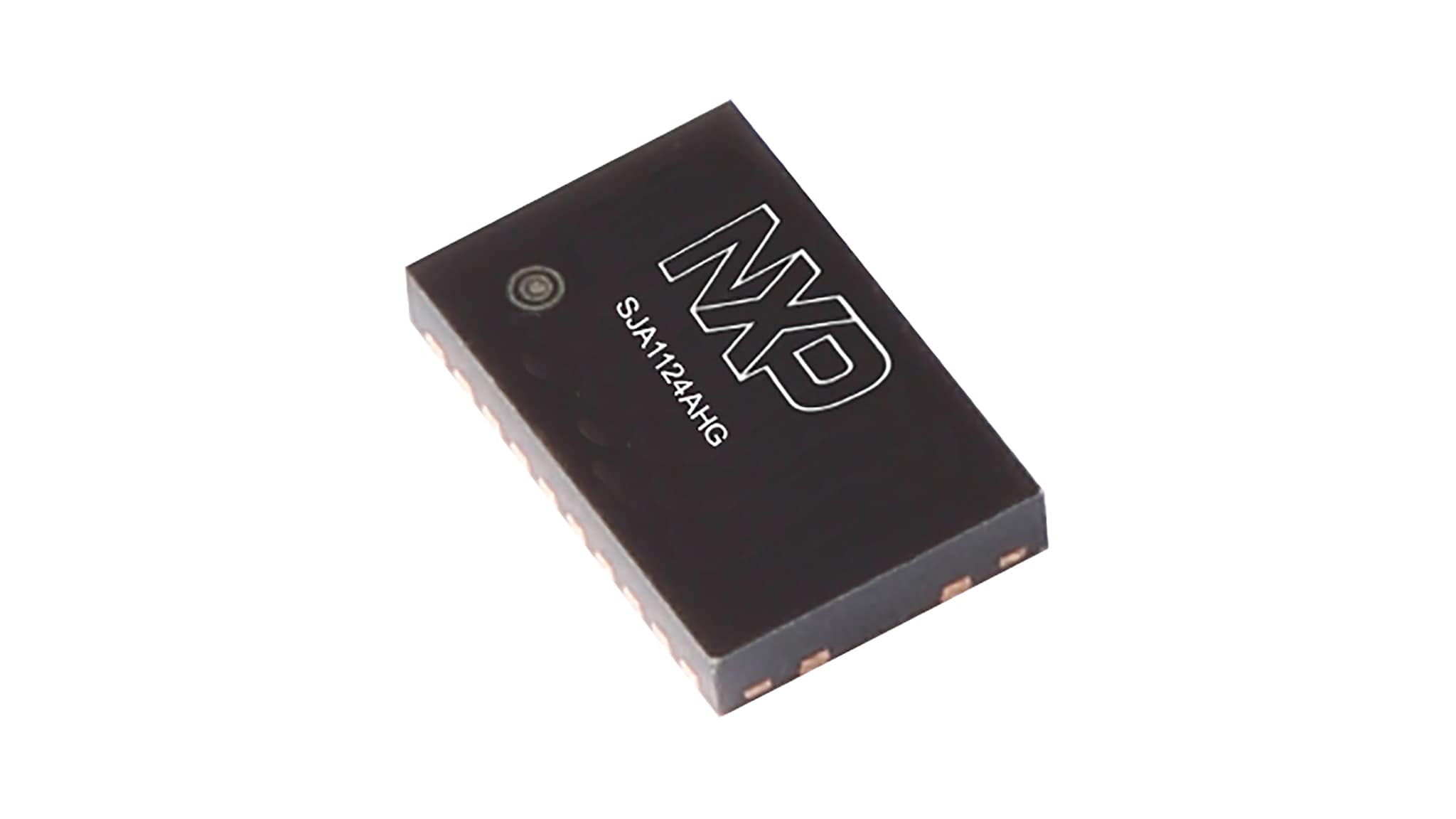

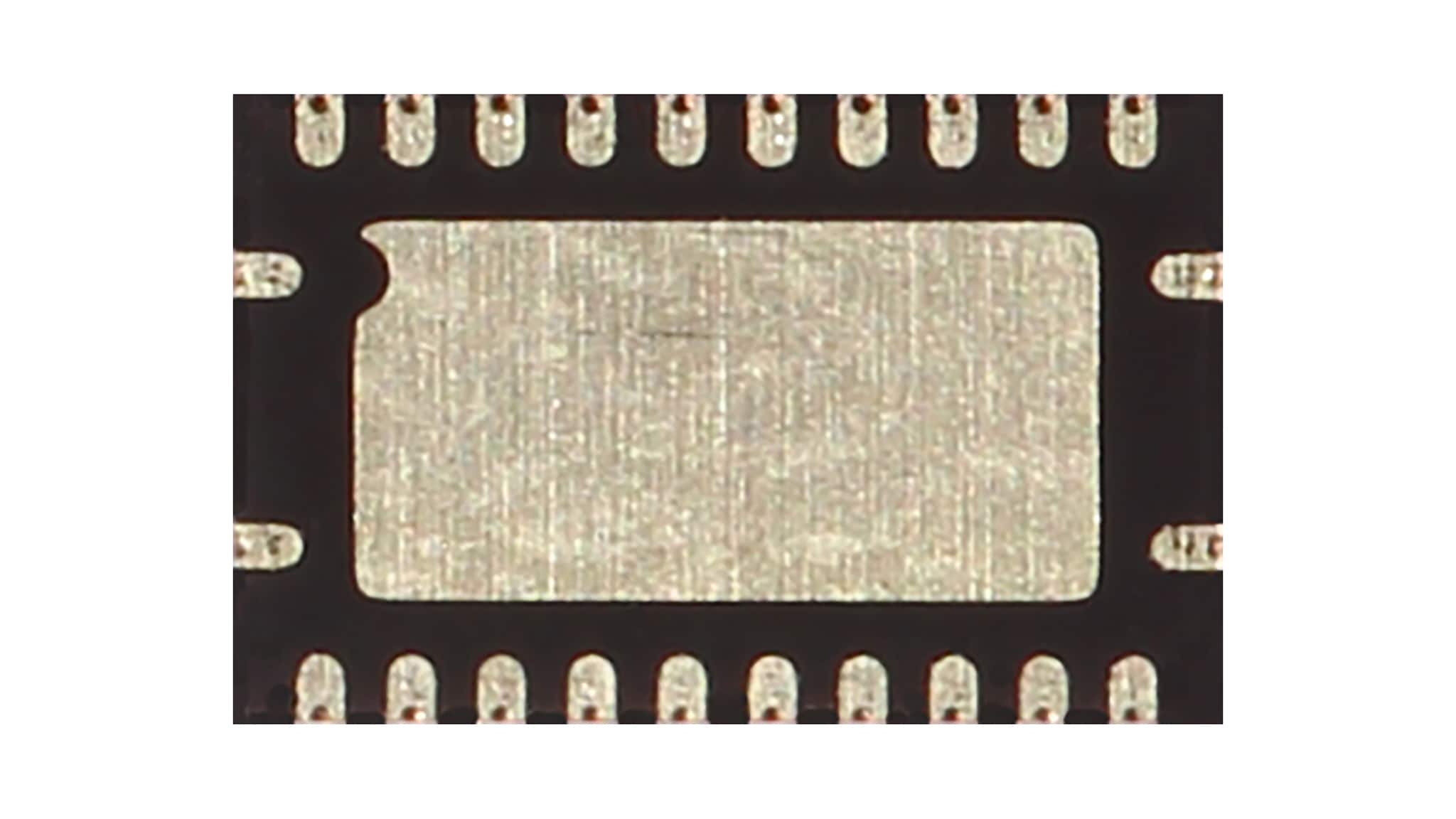

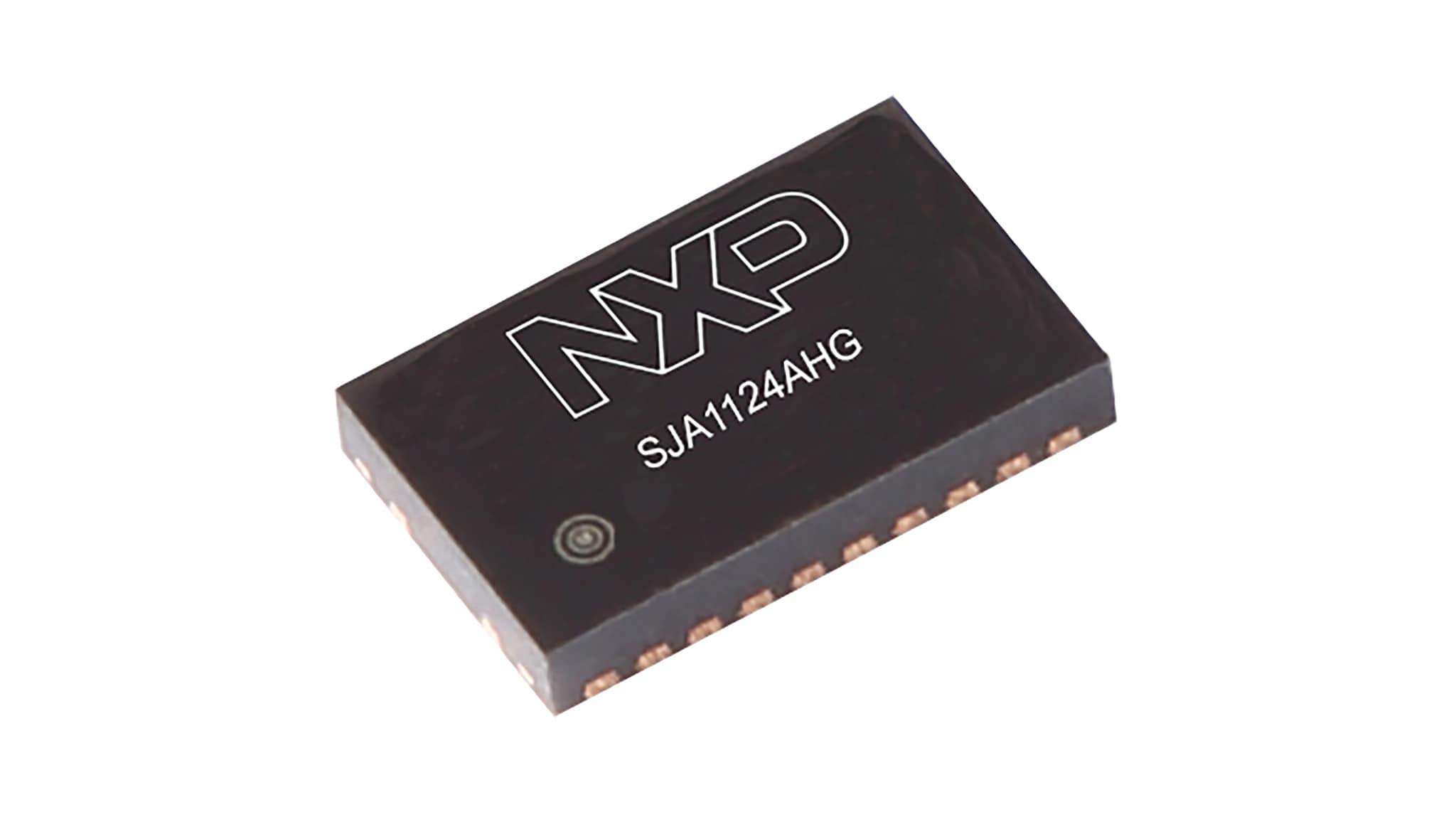

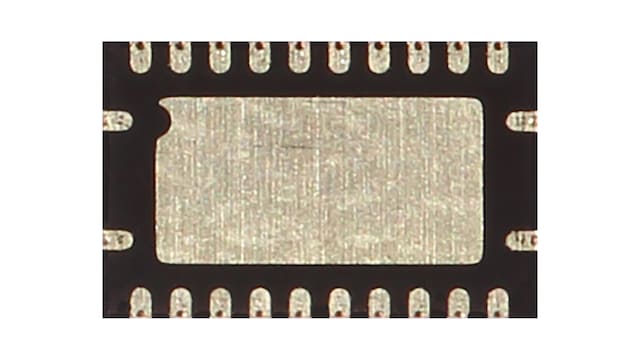

部品番号： SJA1124AHG, SJA1124BHG.
