I²CバスRTCデモ・ボード

OM13515
アクティブ

画像にカーソルを合わせると拡大表示されます。

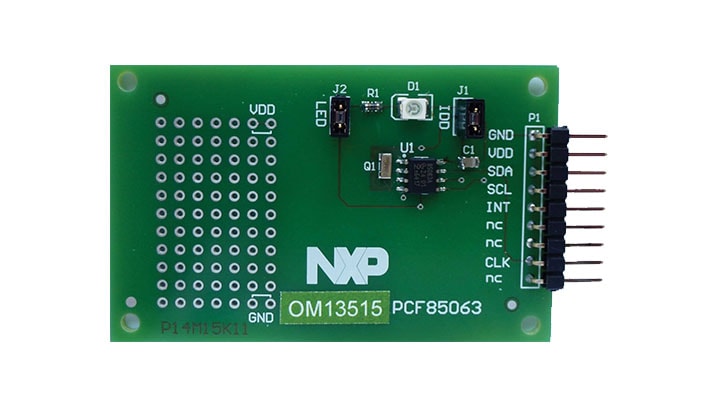

評価ボードOM13515は、I²Cバス・インターフェースを搭載した低消費電力のRTC PCF85063ATを使用しています

製品詳細

対応製品

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCA85073A: Automotive Tiny Real-Time Clock/Calendar with Alarm Function and I²C-Bus
  • PCA85063A: Automotive Tiny Real-Time Clock/Calendar with Alarm Function and I²C-bus

特長

主な特長

  • 割込みを視覚化するLED (D1) を搭載。ジャンパJ2を取り外すことでオフにし、電力消費を最小限に抑制可能
  • ブレッドボードの100 milコネクタに超小型パッケージをはんだ付けする必要がなく、接続が簡単
  • I²Cバス・インターフェース搭載のPCx85063Aの動作を簡単に実証可能

わかりやすい接続

  • 供給電圧（3.3 Vなど）の接続：VSSをピン1、VDDをピン2
  • I²Cバスの接続（プルアップ抵抗が必要）：SCLをピン4、SDAをピン3
  • 割込みやCLKOUTの接続（必要な場合）、RTCとの通信

購入オプション

OM13515-Image

クリックして展開

OM13515
アクティブ

I2C-bus RTC demoboard.

    代理店からの注文
