Low-Power PowerQUICC® II Pro Processor with DDR2, eSDHC, 128-ch. HDLC/TDM, 10/100 Ethernet, USB, IEEE® 1588

ブロック図

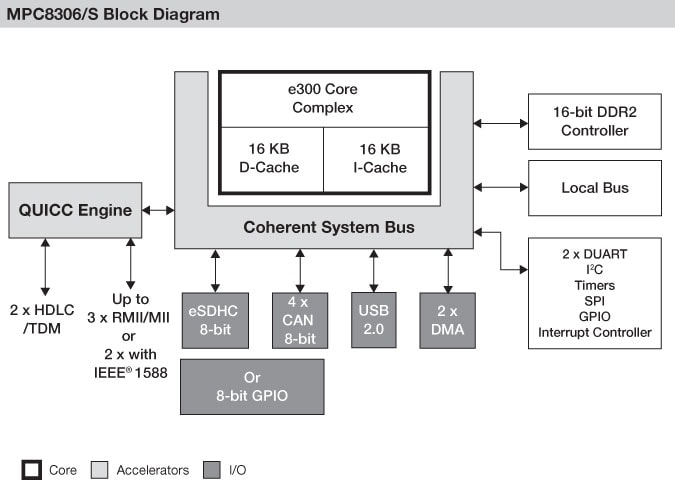

Freescale PowerQUIICC MPC8306 Communications Processor Block Diagram

NXP<sup>&#174;</sup> PowerQUIICC MPC8306 Communications Processor Block Diagram

Features

  • e300 core running up to 266 MHz
  • DDR2 @ 266 MHz
  • QUICC Engine® running up to 200 MHz
    • 2x HDLC/TDM
    • 3x 10/100 or 2x 10/100 w/IEEE 1588 v2 (MPC8306 only)
  • USB 2.0
  • eSDHC (boot from eSDHC support on MPC8306 only)
  • 4x CAN (MPC8306 only)
  • 4x UART
  • Local bus (boot from NOR/NAND Flash memory support)
  • 0.95W typical at 266 MHz e300 core/200 MHz QUICC Engine (maximum = 1.28W)
  • 369 pin 19 x 19 mm MAPBGA package
  • This product is included in NXP®.s product longevity program, with assured supply for a minimum of 10 years after launch
  • 部品番号: MPC8306CVMABDCA, MPC8306CVMACDCA, MPC8306CVMADDCA, MPC8306CVMAFDCA, MPC8306SCVMABDCA, MPC8306SCVMACDCA, MPC8306SCVMADDCA, MPC8306SCVMAFDCA, MPC8306SVMABDCA, MPC8306SVMACDCA, MPC8306SVMADDCA, MPC8306SVMAFDCA, MPC8306VMABDCA, MPC8306VMACDCA, MPC8306VMADDCA, MPC8306VMAFDCA.
