Low-Power PowerQUICC® II Pro Processor with DDR2, TDM, PCI, PCI Express, SATA, 1 GB Ethernet, Security, USB

Increased Internet broadcast and downloads for personal and premium content are driving a need for a secure highly integrated platform for multimedia distribution within the home. The MPC8315E provides a high-performance Power Architecture^® e300 core up to 400 MHz with 16K I/D L1 cache and integrated x2 serial ATA controllers that help reduce overall BOM cost. The system-on-chip (SoC) also includes two Gigabit Ethernet^® controllers for network connectivity, two x1 PCI Express^® lanes, TDM interface for VoIP, high-speed USB 2.0 with PHY integrated and security engine for encryption algorithm offload. The MPC8315E, based in 90 nm process technology, provides high integration that simplifies board design and provides a cost-effective solution for critical applications such as network attached storage.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

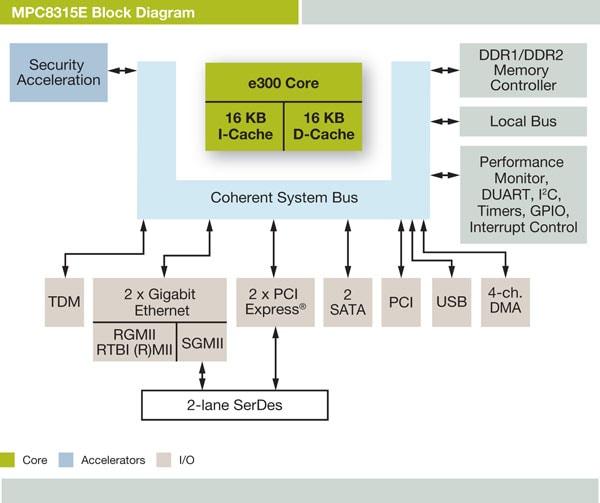

Freescale PowerQUICC MPC8315E Communications Processor Block Diagram

PowerQUICC<sup>®</sup> MPC8315E Communications Processor Block Diagram

図を取得する PDF

Features

Core: e300
CPU speed: up to 400 MHz
L1 cache: 16 KB I/D
Memory controller: 16/32-bit DDR/2 up to 266 MHz
Local bus: 16-bit w/NAND boot support
PCI: 1-32 bit up to 66 MHz (2.3)
PCI Express: 2-x1
SATA: 2x1 SATA 2.0 w/PHY
Ethernet: 2-10/100/1000 RGMII, (R)MII, RTBI, SGMII
USB 2.0: one host or device w/PHY
TDM: yes
Security: MPC8315E version only
UART: dual
I²C: single
Serial peripheral interface: yes
Interrupt controller: yes
Package: TEPBGA II
This product is included in NXP^®.s product longevity program, with assured supply for a minimum of 10 years after launch

部品番号： MPC8315CVRADDA, MPC8315CVRAFDA, MPC8315CVRAGDA, MPC8315ECVRAGDA, MPC8315EVRADDA, MPC8315EVRAFDA, MPC8315EVRAGDA, MPC8315VRADDA, MPC8315VRAFDA, MPC8315VRAGDA.
