MCX A25拡張メインストリームMCU、Arm® Cortex® M33、180 MHz、豊富なシリアル・ペリフェラルとセキュリティ

MCX-A255-A256
製造開始前

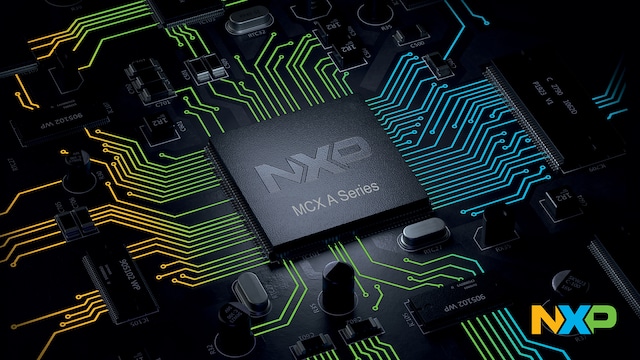

画像にカーソルを合わせると拡大表示されます。

MCX Aシリーズは、幅広いMCXポートフォリオの一部であり、多様な組込みアプリケーション向けに構築された柔軟性の高い汎用マイクロコントローラを提供します。

MCX A25拡張マイクロコントローラ (MCU) は、1 MBのフラッシュと256 KBのRAMを搭載し、最大180 MHzでの動作によって高性能の組込み処理を実現します。PCアクセサリおよびモータ制御アプリケーション向けに設計されたこれらのMCUは、フルスピードUSB、I3C、FlexIO、SmartDMA、高度なセキュリティ機能など、多彩な一連のシリアル・ペリフェラルに対応します。

モータ制御のために、MCX A25は2つのFlexPWMモジュール（それぞれ4つのサブモジュールを含む）に加え、AOIと最大2つのADCを搭載し、高精度で効率的な制御を可能にします。

開発者は、MCUXpresso開発者エクスペリエンスを通じて、開発を合理化し、生産性を高め、組込みシステムの市場投入までの時間を短縮することができます。

ブロック図

MCX A255 A256

MCX-A255-A256-BD
図を取得する PDF

特長

コア・プラットフォーム

  • Arm® Cortex®-M33 180 MHz

処理アクセラレータ

  • SmartDMA：パラレル・カメラ・インターフェースやキーパッド・スキャンなどのアプリケーション用のコプロセッサ

メモリ

  • シングルバンク・フラッシュ：最大1024 KBのフラッシュ、ECC付き（1ビット補正と2ビット検出をサポート）
  • 8 KB RAMを使用するキャッシュ・エンジン
  • 最大256 KBのRAMのうち8 KBをキャッシュと共有、ECC付きの最大8 KBのRAMとして構成可能（1ビット補正と2ビット検出をサポート）
  • ディープ・パワーダウン・モードですべてのRAMを保持可能
  • ROM

ペリフェラル

  • アナログ
    • 16ビットADC x 2
      • 16ビット・モードでは最大3.2 Msps、12ビット・モードでは4 Msps
      • 合計43個のADC入力チャネル（パッケージによって異なる）
      • 温度センサ内蔵
    • 12ビットDAC x 1
      • 最大1 Msps
    • 内部リファレンスとして8本の入力ピンと8ビットDACを備えた高速コンパレータ x 2
      • ディープ・パワーダウン・モードまで動作可能なLPCMP x 1
    • OPAMP x 1（PGAなし）
    • 高度なモータ制御
      • 最大2つのFlexPWMにそれぞれ4つのサブモジュールが搭載され、16の相補的なPWM出力を提供（Nanoedgeモジュールなし）
      • 最大2つの直交エンコーダ/デコーダ (eQDC)
      • 2つのAOI（AND/OR/反転）モジュールで最大4つの出力トリガをサポート
  • タイマ
    • 5つの32ビット標準汎用非同期タイマ/カウンタを搭載し、最大4つのキャプチャ入力と4つのコンペア出力、PWMモード、外部カウント入力をサポート。特定のタイマ・イベントを選択してDMA要求を生成可能
    • 低消費電力タイマ
    • 周波数測定タイマ
    • ウィンドウ・ウォッチドッグ・タイマ
    • ウェイク・タイマ
    • MicroTickタイマ (UTICK)
    • OSイベント・タイマ
    • 外部32 kHz入力なしのRTCタイマ
  • コネクティビティ用の通信インターフェース
    • LPSPI x 2、LPI2C x 4、LPUART x 5
    • I3C x 1
    • USBフルスピード（デバイス/ホスト）、オンチップFS PHY搭載
    • FlexCAN FD x 1
    • FlexIO

セキュリティ

  • EdgeLockアクセラレータ
    • PKC（公開鍵暗号）、ECCおよびRSAの暗号化と復号化をサポート
    • SGI (Secure Generic Interface) によりAES256、SHA-2、および鍵の生成/派生に対応
    • 鍵使用ポリシーを備えたセキュアな鍵ストア（プラットフォームの整合性、製造、およびアプリケーションの各鍵の保護）
  • IETFのRFC4122バージョン5仕様に準拠した、デバイスごとの128ビットUUID (Universal Unique Identifier)
  • デバイスのライフサイクル管理
  • フラッシュの読み取り/書き込み/実行権限がMBCで保護され、ロック可能
  • 暗黙的に保護されたフラッシュ領域 (IFR)
  • セキュリティ監視
    • コード・フローの整合性確認用のコード・ウォッチドッグ
    • セキュリティ上重要なレジスタに対するグリッチ攻撃耐性を備えた鍵アクセス (Glikey)
    • パッシブ改ざん防止検出 x 6
  • セキュアなインストーラ：信頼されていない工場での安全な製造とIP盗難防止
